Мощные стабилизаторы напряжения с защитой по току




Для питания некоторых радиотехнических устройств требуется источник питания с повышенными требованиями к уровню минимальных выходных пульсации и стабильности напряжения. Чтобы их обеспечить, блок питания приходится выполнять на дискретных элементах.

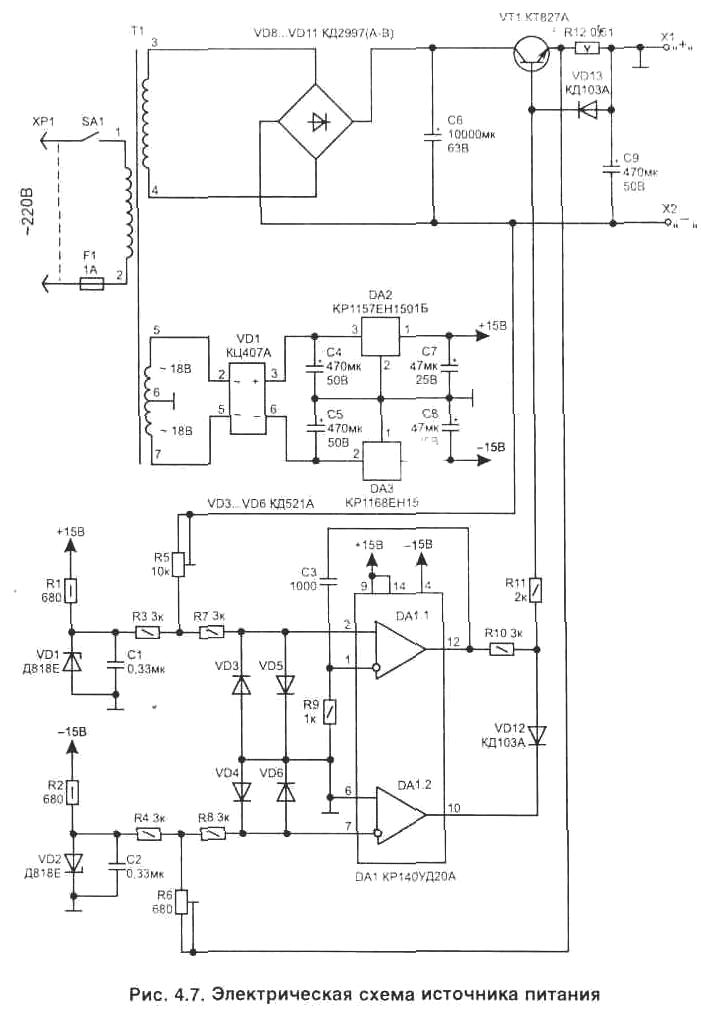

Приведенная на рис. 4.7 схема является универсальной и на ее основе можно сделать высококачественный источник питания на любое напряжение и ток в нагрузке.

Блок питания собран на широко распространенном сдвоенном операционном усилителе (КР140УД20А) и одном силовом транзисторе VT1. При этом схема имеет защиту по току, которую можно регулировать в широких пределах.

На операционном усилителе DA1.1 выполнен стабилизатор напряжения, a DA1.2 используется для обеспечения защиты по току. Микросхемы DA2, DA3 стабилизируют питание схемы управления, собранной на DA1, что позволяет улучшить параметры источника питания.

Работает схема стабилизации напряжения следующим образом. С выхода источника (Х2) снимается обратная связь по напряжению. Этот сигнал сравнивается с опорным напряжением, поступающим со стабилитрона VD1. На вход ОУ подается сигнал рассогласования (разность этих напряжении) который усиливается и поступает через R10-R11 на управление транзистором VT1. Таким образом выходное напряжение поддерживается на заданном уровне с точностью, определяемой коэффициентом усиления ОУ DA1.1.


Нужное выходное напряжение устанавливается резистором R5.

Для того, чтобы у источника питания имелась возможность устанавливать выходное напряжение более 15 В, общий провод для схемы управления подключен к клемме "+" (Х1). При этом для полного открывания силового транзистора (VT1) на выходе ОУ потребуется небольшое напряжение (на базе VT1 Uбэ=+1,2 В).

Такое построение схемы позволяет выполнять источники питания на любое напряжение, ограниченное только допустимой величиной напряжения коллектор-эмиттер (Uкэ) для конкретного типа силового транзистора (для КТ827А максимальное Uкэ=80 В).

В данной схеме силовой транзистор является составным и поэтому может иметь коэффициент усиления в диапазоне 750...1700, что позволяет управлять им небольшим током — непосредственно с выхода ОУ DA1.1. Это снижает число необходимых элементов и упрощает схему.

Схема защиты по току собрана на ОУ DA1.2. При протекании тока в нагрузке на резисторе R12 выделяется напряжение. Оно через резистор R6 прикладывается к точке соединения R4-R8, где сравнивается с опорным уровнем. Пока эта разница отрицательна (что зависит от тока в нагрузке и величины сопротивления резистора R12) — эта часть схемы не оказывает влияния на работу стабилизатора напряжения.

Как только напряжение в указанной точке станет положительным, на выходе ОУ DA1.2 появится отрицательное напряжение, которое через диод VD12 уменьшит напряжение на базе силового транзистора VT1, ограничивая выходной ток. Уровень ограничения выходного тока регулируется с помощью резистора R6.

Параллельно включенные диоды на входах операционных усилителей (VD3...VD7) обеспечивают защиту микросхемы от повреждения в случае включения ее без обратной связи через транзистор VT1 или при повреждении силового транзистора. В рабочем режиме напряжение на входах ОУ близко к нулю и диоды не оказывают влияния на работу устройства.

Установленный в цепи отрицательной обратной связи конденсатор СЗ ограничивает полосу усиливаемых частот, что повышает устойчивость работы схемы, предотвращая самовозбуждение.

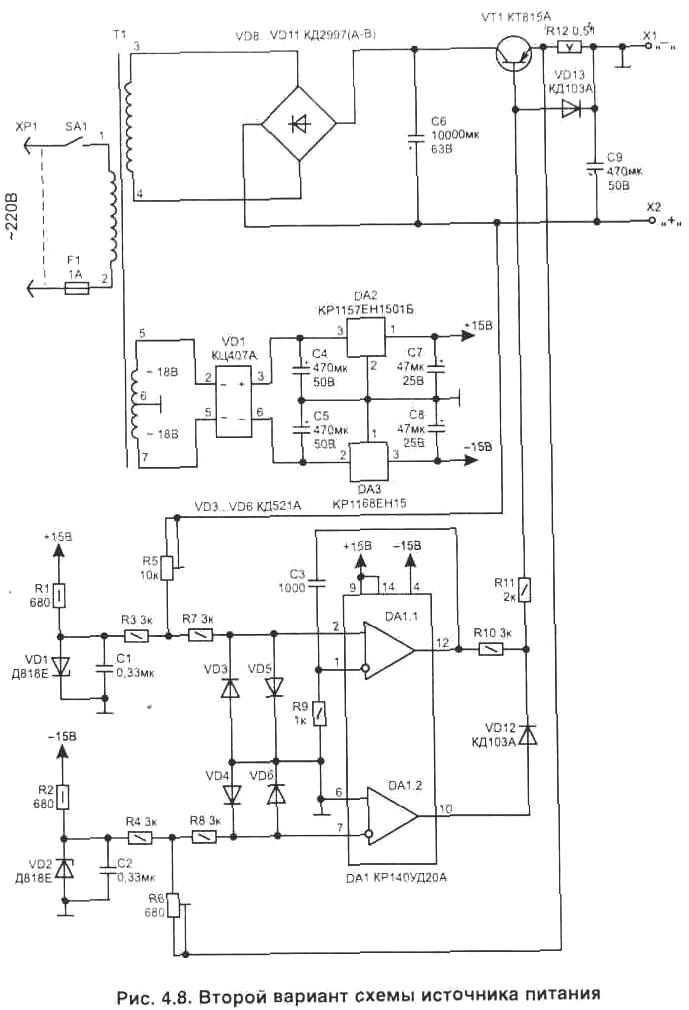

Аналогичную схему источника питания можно выполнить на транзисторе с другой проводимостью КТ825А (рис. 4.8).


При использовании указанных на схемах элементов данные источники питания позволяют на выходе получать стабилизированное напряжение до 50 В при токе 1 ...5 А.

Технические параметры стабилизированного источника питания получаются не хуже указанных для аналогичной по принципу работы схемы, приведенной на рис. 4.10.

Силовой транзистор устанавливается на радиатор, площадь которого зависит от тока в нагрузке и напряжения 11кэ. Для нормальной работы стабилизатора это напряжение должно быть не менее 3 В.

При сборке схемы использованы детали: подстроенные резисторы R5 и R6 типа СПЗ-19а; постоянные резисторы R12 типа С5-16МВ на мощность не менее 5 Вт (мощность зависит от тока в нагрузке), остальные из серии МЛТ и С2-23 соответствующей мощности. Конденсаторы С1, С2, СЗ типа К10-17, оксидные полярные конденсаторы С4...С9 типа К50-35 (К50-32).

Микросхема сдвоенного операционного усилителя DA1 может быть заменена импортным аналогом цА747 или двумя микросхемами 140УД7; стабилизаторы напряжения: DA2 на 78L15, DA3 на 79L15.

Параметры сетевого трансформатора Т1 зависят от необходимой мощности, поступающей в нагрузку. Для напряжения до 30 В и тока 3 А можно использовать такой же, как и в схеме на рис. 4.10. Во вторичной обмотке трансформатора после выпрямления на конденсаторе С6 должно обеспечиваться напряжение на 3...5 В больше, чем требуется получить на выходе стабилизатора.

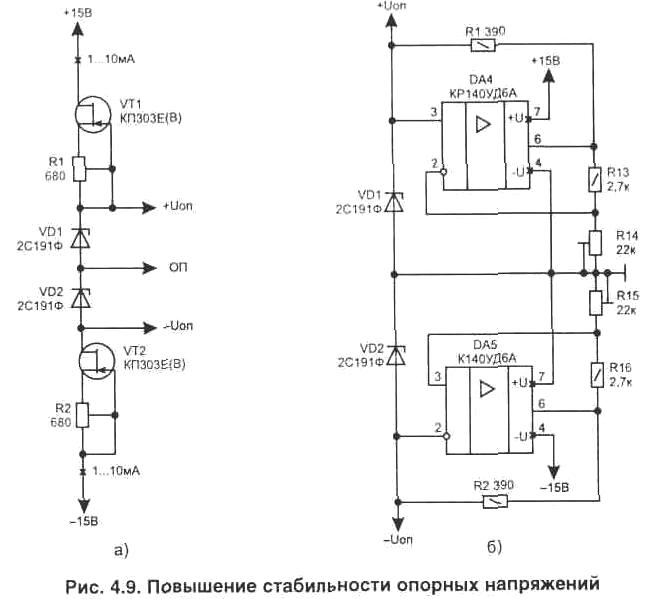

В заключение можно отметить, что если источник питания предполагается использовать в широком температурном диапазоне (-60...+100°С), то для получения хороших технических характеристик необходимо применять дополнительные меры. К их числу относится повышение стабильности опорных напряжений. Это можно осуществить за счет выбора стабилитронов VD1, VD2 с минимальным ТКН, а также стабилизации тока через них. Обычно стабилизацию тока через стабилитрон выполняют при помощи полевого транзистора или же применением дополнительной микросхемы, работающей в режиме стабилизации тока через стабилитрон, рис. 4.9. Кроме того, стабилитроны обеспечивают наилучшую термостабильность напряжения в определенной точке своей характеристики. В паспорте на прецизионные стабилитроны обычно это значение тока указывается и именно его надо устанавливать подстроенными резисторами при настройке

узла источника опорного напряжения, для чего в цепь стабилитрона временно включается миллиамперметр. . ',
