Устройство защиты от импульсных помех в сети




В промышленной и бытовой сети довольно часто можно зафиксировать непредвиденные броски напряжения, при этом напряжение в сети может превышать номинальное на 20-40%. Такие броски условно можно разделить на два класса:

1. Кратковременные — увеличение амплитуды в течение нескольких периодов.

2. Длительные — увеличение напряжения в течение нескольких секунд или минут.

Первые можно отнести скорее к импульсным помехам, что связано с коммутацией на линии каких-то мощных нагрузок (сварочные аппараты, двигатели, нагревательные элементы). Они, несомненно, оказывают влияние на бытовую технику и, особенно, на чувствительные элементы источников питания телевизоров, аудиоцентров. которые часто находятся в дежурном режиме круглые сутки.

Устройство защиты от импульсных помех в сети

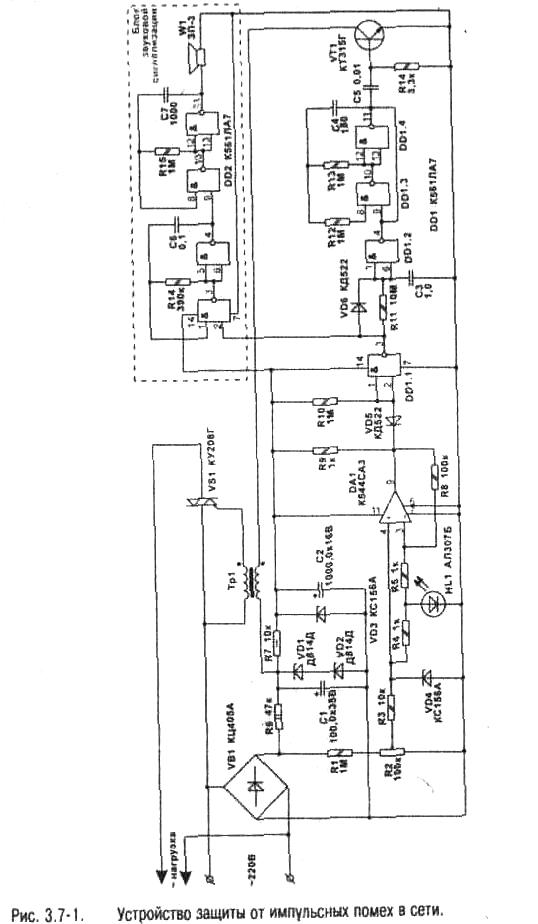

Устройство, защищающее от импульсных помех, показано на рис. 3.7-1. Схема состоит из следующих узлов:

• источник питания — VD1-VD4, R6, R7, VD5, VD7,Cl, C2;

• датчик-компаратор — Rl, R2, R3, R4, R5, HL1, VD8, DA1, R8, R9;

• формирователь сброса с задержкой по выключению — VD9, R10, DD1.1,DD1.2, VD10, R11, СЗ;

• генератор импульсов высокой частоты 25 кГц для управления симмистором—DD 1.3, DD1.4, R 12, R 13, С4, С5, R14, ТР1, VS1.

• звуковой сигнализатор (выполняется по желанию) —

R14, R15, C6,C7,HA1,DD2.

Источник питания вырабатывает два напряжения: +24 В — для питания импульсного трансформатора, +5 В — для питания ИС устройства.


Узел контроля напряжения собран на Rl, R2, R3. С делителя напряжение поступает на вход компаратора. Уровень срабатывания по превышению напряжения устанавливается резистором R2 (положение движка подбирается таким образом, чтобы компаратор был на грани срабатывания при 245 В на входе). При превышении на входе компаратора заданного амплитудного значения он переключается и на выходе появляются прямоугольные импульсы с частотой 25 Гц.

В исходном состоянии на выходе D1.2 поддерживается высокий логический уровень, разрешающий работу генератора управления симмистором (для поддержания его в открытом состоянии). Транзистор VT1 управляет импульсным трансформатором. формирующим мощные импульсы напряжения открывают. Частота генератора выбрана равной 25 кГц для скорейшего отпирания силового ключа в моменты перехода через "нуль" (если частота управления будет недостаточной, может случиться так, что когда во время включения появятся высоковольтные выбросы и будет искажена форма синусоидального сигнала, система не успеет среагировать и искаженный сигнал поступит на нагрузку).

Дифференцирующая цепочка на элементах D1.1 и D1.2 осуществляет запрет работы генератора при поступлении низкого уровня с выхода компаратора (при повышении порогового напряжения в сети) и с задержкой в 9с разрешает запуск генератора, когда напряжение снизится до порогового значения 240 В.

Импульсный трансформатор ТР1 намотан на матнитопро воде типоразмера К20х10х7,5 из феррита марки 2000НН и содержит: обмотка I — 100 витков, обмотка II — 40 витков провода ПЭЛШО-0,22. Обмотки изолируют от кольца слоем лакоткани и размещают на противоположных сторонах кольца.

При мощности нагрузки более 300 Вт симмистор необходимо установить на радиатор.
