Бестрансформаторный удвоитель напряжения для малогабаритных устройств




ПОВЫШАЮЩИЕ ПРЕОБРАЗОВАТЕЛИ И УМНОЖИТЕЛИ НАПРЯЖЕНИЯ

Обычно, если в конструкции имеется сетевое питание, для получения всех питающих напряжении используют трансформаторы. Повышающие преобразователи и умножители напряжения применяются, когда необходимо получить напряжения большие, чем напряжения питания в носимых устройствах, питаемых от батарей или аккумуляторов. Преобразователи малой мощности (до 100-200 мВт) можно собрать на дискретных элементах без применения трансформаторов, в преобразователях большой мощности трансформатор необходим. Для получения удвоенного или утроенного напряжения можно пользоваться т.н. умножителями напряжения (см. главу 2).

Бестрансформаторный удвоитель напряжения для малогабаритных устройств

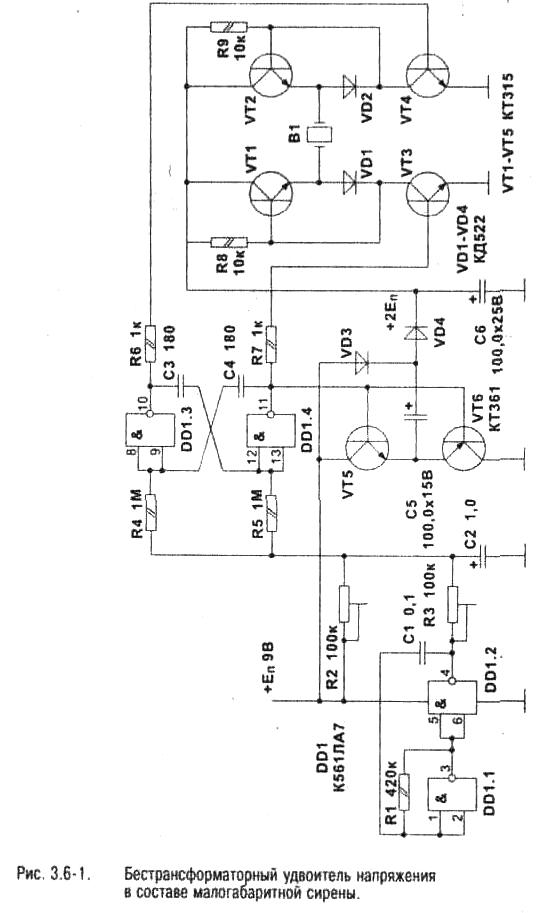

На рис. 3.6-1 приведена схема преобразователя напряжения 9 В -> 18В для устройств, потребляющих не более 100 мА при напряжении питания 18В. Преобразователь приведен в составе практической схемы сирены для систем охраны и сигнализации.

Генератор управления выполнен по типовой схеме. На выходе D 1.2 формируются прямоугольные импульсы с частотой 1 Гц. Импульсы поступают на управляемый генератор Dl.3, D1.4 и цепочку из R3, R2, С2, которая влияет на глубину модуляции. R4, R5, СЗ, С4 подбираются в соответствии с резонансной частотой пьезо керамического излучателя В 1 в пределах 1,5-3 кГц. Для повышения амплитуды на пьезокристалле в схему введен умножитель. Сигнал с выхода DD1.4 поступает на комплементарную пару VT5, VT6 и далее на умножитель VD3, VD4, С5, Сб. Напряжение на С6 при токе нагрузки 50 мА и основном питании 9 В составляет порядка 16 В. Мощность умножителя можно несколько увеличить, применив емкости большего номинала. Схему можно питать напряжением 6-15 В (15 В — максимум для ИС серии 561), в случае 15 В питания, напряжение на выходе умножителя будет составлять нс менее 25 В при нагрузке 80 мА.


В данной конструкции амплитуда на кристалле пьезоэлемен та будет учетверенной, учитывая то, что он включен в противофа-зе, относительно плеч транзисторов VT1, VT3. В качестве излучателя используется специально для этих целей разработанная керамическая пластина с двухсторонним покрытием, так называемый триморф с диаметром кристалла 32 мм.

Мощным преобразователь для питания бытовых электроприборов

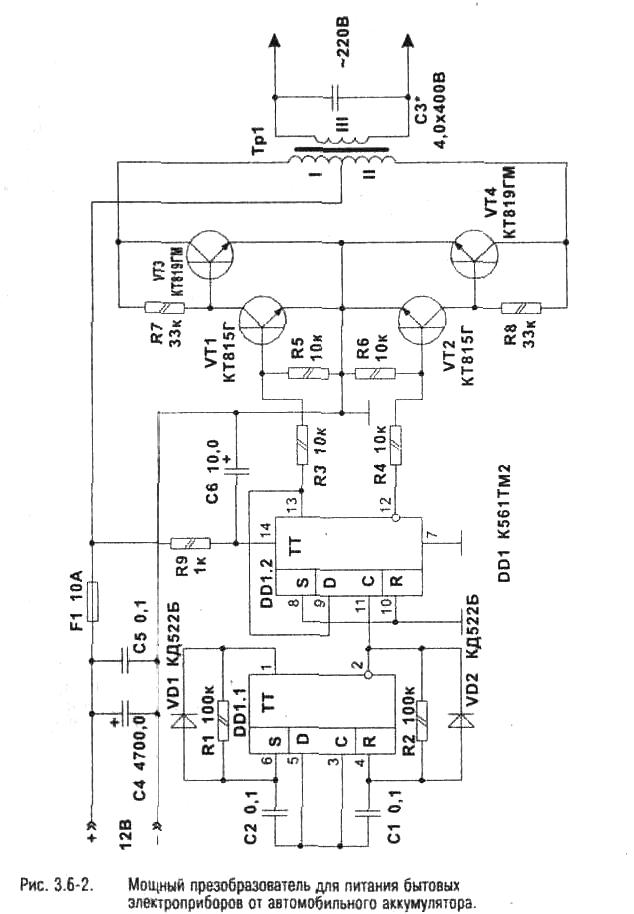

На рис. 3.6-2 приведена принципиальная схема мощного преобразователя для питания бытовых электроприборов (телевизор, дрель, электронасос и т.д.) от автомобильного аккумулятора. Преобразователь обеспечивает выходное напряжение 220 В, 50 Гц на нагрузке мощностью до 100 Вт. При максимальной нагрузке потребляемый от аккумулятора ток не превышает 10 А.

Количество деталей в устройстве сведено к минимуму. На микросхеме DD1.1 собран задающий генератор с частотой 100 Гц. Точную настройку частоты (что важно для нормальной работы аппаратуры) осуществляют резисторами R1 и R2. Деление частоты на 2 и управление транзисторами обеспечиваются второй половиной микросхемы — D1.2. Транзисторы VT1, VT2 включены для обеспечения нормального режима работы выходов DD1.2 при максимальном токе нагрузки. Выходные транзисторы VT3, VT4 устанавливаются на радиаторы, площадь которых не менее 350 см^2.

Для сглаживания прямоугольных фронтов предназначен конденсатор СЗ, который вместе с выходной обмоткой и нагрузкой образует резонансную систему. Его емкость сильно зависит от характера нагрузки. Трансформатор ТР1 выполнен на магнитопро воде марки ШЛМ или ПЛМ габаритной мощности 100 Вт. Обмотки I и II содержат по 17 витков провода ПЭВ-2 2,0мм, обмотка III содержит 750 витков провода ПЭВ-2 0,7мм.

Данную схему очень легко переработать под высокочастотный преобразователь напряжения (частота преобразования ~25 кГц). Для этого достаточно поднять частоту задающего генератора на D1.1 до -50 кГц, изменив емкости С1 и С2 на 180 пФ, и заменить ТР1 на высокочастотный трансформатор. Мощность преобразователя зависит от нагрузки выходных транзисторов, максимальный ток, который они могут дать нс должен превышать 8А в плече. Для увеличения тока уменьшается количество витков трансформатора в 1 и II обмотках до 8-10. На выходе преобразователя устанавливается диодный мост и ВЧ-фильтр, применяемые в них компоненты должны обеспечивать нормальную работу на частоте 25 кГц.
