Управление от света

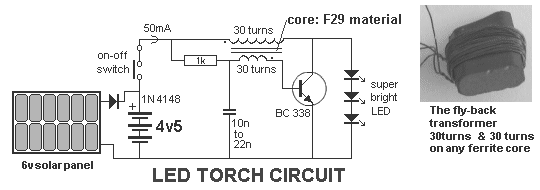

Светодиодный фонарик.

Вот очень простая схема.
Схема выдает напряжение выше, чем 3,6в начиная от 4,5 до 6 В. Можно осветить 3 супер-ярких светодиода.

Выходной трансформатор состоит из на первичной и вторичной обмоткок (30 витков), намотанных на старом ферритовым стержне. Если светодиоды не загораются, намотку проведите в обратном направлении.

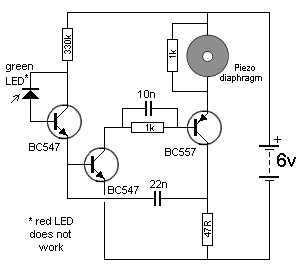

Фотодиод запускает генератор звука


Светодиод в этой схеме будет обнаруживать свет, чтобы включить генератор.




Выходное напряжение светодиода до 600 мВ при обнаружении очень яркого освещения.
Когда свет попадает на светодиод, его сопротивление уменьшается и очень малый ток течет к базе первого транзистора. Транзистор усиливает этот ток в 200 раз, и сопротивление между коллектором и эмиттером уменьшается. 330k резистор на коллекторе ограничительный. Пьезомембрана не содержит активных компонентов и не нуждается в дополнительных настройках.

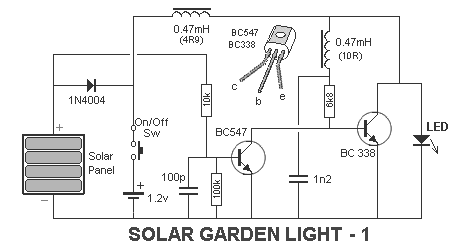

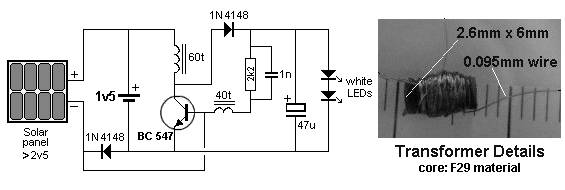

Солнечная батарея запускает белый светодиод .


Когда нет источника света, запуск происходит от аккумулятора 1.2v


Светодиоды запускают двигатель.

Используются зеленые светодиоды для обнаружения солнца и Н-мост для управления двигателем. Зеленый светодиод производит почти 1мА но это только часть из миллиампер. Когда солнечный свет падает на кристалла внутри светодиода создается дисбаланс в цепи привода двигателя (крутится либо по часовой стрелке или против часовой стрелки). Схема будет поставлять около 300 мА до двигателя.

Солнечная батарея запускает двигатель.



Схема с самоблокировкой , работает  пока напряжение не снизится до 1,5 В. Включение происходит при достижении 2,8в. Это дает двигателю больше энергии из электролитического конденсатора на каждом обороте.



Схема является улучшением предыдущей. Работает точно так же, за исключением незначительного изменения  расположением силового транзистора NPN. Добавлены диоды и изменены номиналы резисторов.


В начале заряда цикла для электролитического конденсатора, зарядный ток является максимальным. Как только он становится заряженным, ток падает. В схеме, зарядный ток проходит через резистор 100R и создает падение напряжения. Это напряжение детектируется посредством транзистора (Q2) и транзистор включен.
Транзистор (Q1) и остальная  часть схемы не активирована. Ток зарядки на электролите растет, Q2 постепенно выключается и Q1 через резистор 220K включается. База на  Q3 смещается и двигатель включается . Электролитический конденсатор начинает заряжаться снова, и цикл повторяется.

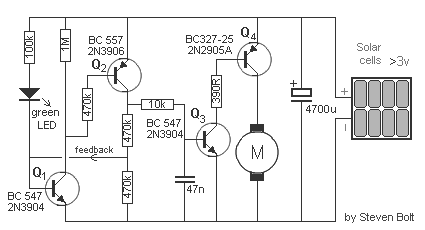

Солнечная батарея запускает двигатель.

Низкий ток от солнечных элементов хранится в большой емкости и при достижении заданного уровня напряжения, энергия из конденсатора выпускается к двигат

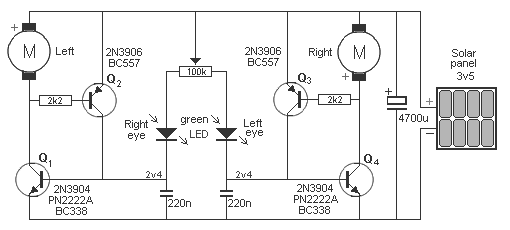

Солнечная батарея поворачивает конструкцию к источнику света



Зеленые светодиоды расположенные на противоположных сторонах, поворачивают двигатели к источнику света. Переменный резистор 100k уравновешивает положение двигателей. Можно использовать фототранзисторы.

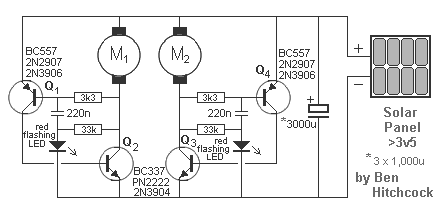

Солнечная батарея поворачивает конструкцию к источнику света 2

Используются недорогие компоненты. Два красных или зеленый мигающий светодиоды начнут работать когда напряжение на электролите достигнет около 2,7в.

Фред Photopopper

Мигающие светодиоды изменяют характеристики в зависимости от уровня окружающего света.

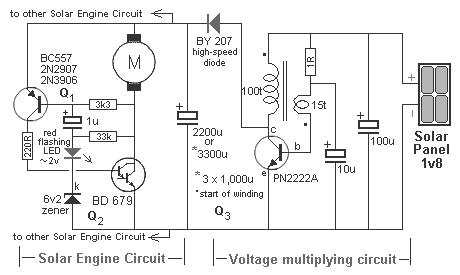

ROBO РОЛИК


Схема состоит из двух блоков.

Предыдущая Photopopper и схема умножения напряжения.

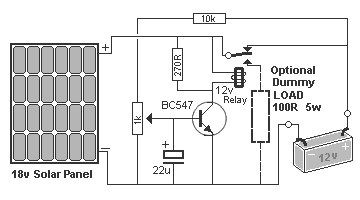

Солнечное регулируемое зарядное устройство

Зарядное устройство включится, когда напряжение падает до 12.5В.



100R эквивалент нагрузки будет поглощать 3,25 ватт, и это
максимальная мощность которую панель будет производить с этим резистором.

Автоматический выключатель

Эта схема автоматически включает и светодиоды, когда солнечные панели не обнаруживает никакого света.



Выключает, когда солнечные панели производит более 1в (при этом  заряжает батарею, когда панель производит более 1,5 В + 0,6 В = 2,1 В).

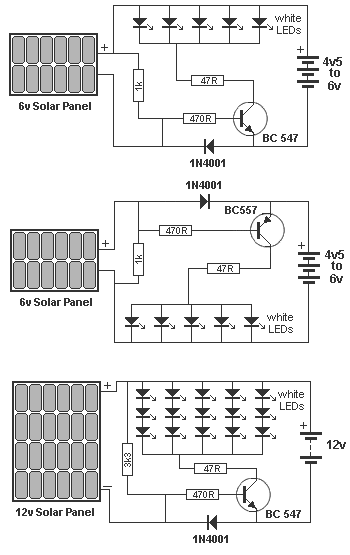

Автоматический включатель.

Эта схема автоматически включает светодиоды, когда солнечная панель не обнаруживает никакого света. Выключает, когда солнечная панель производит более 0.5V, выше напряжения аккумуляторной батареи.  Светодиоды не должны быть подключены параллельно. Когда солнечная панель получает солнечный свет, напряжение на базе транзистора держит его выключенным. Когда панель не получает освещение, 470R и 1k резисторы включают транзистор включен. Вы можете использовать 6вольтовую 0.5 Вт или 1 Вт солнечную панель. 0.5 Вт панель дает 100 мА и 1Вт панель содержит 200 мА. Батарея любая мощностью от 600mA.ч до 1800mA.ч.

Мы использовали аккумулятор 600mA.ч, зарядка займет 6-8 часов с панелью в 0.5 Вт. Для батарей 1800mA.ч. заряжается 2 дня. Каждый белый светодиод требует около 20 мА.  Для хорошей яркости резистор 47R должен быть скорректирован с учетом напряжения аккумуляторной батареи и количества светодиодов. Третья схема использует 12v 0.5 Вт или 1 Вт солнечную панель и схема намного эффективнее. Так как 3 белых светодиодов могут быть соединены последовательно для каждого тока 20 мА.
