Динамический микрофон

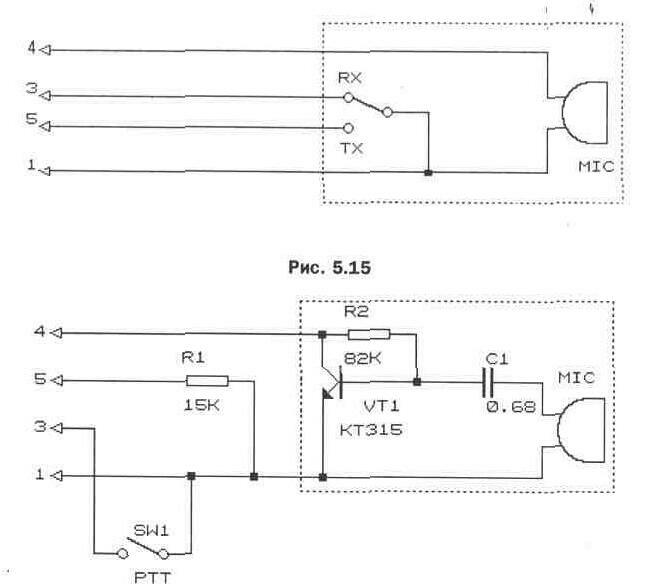

Управление радиостанцией обычно осуществляется с помощью тангенты, в которой расположены электретный микрофон и кнопка РТТ (переключатель "прием-передача"). Схема тангенты трансивера "Алан 100 plus" приведена на рис. 5.15.


Рис. 5.16

Управление радиостанцией с помощью тангенты не всегда бывает удобным, так как при этом оказывается занята рука. Для преодоления этого неудобства можно использовать управление с помощью ножной педали и голосовое управление. Управление педалью может использоваться на базовой станции, а управление голосом практически во всех случаях. Для управления с помощью педали можно воспользоваться схемой, приведенной на рис. 5.16.

В качестве педали удобно использовать доработанный сетевой выключатель клавишного типа, а в качестве микрофона настольный динамический микрофон. Динамический микрофон обладает лучшими электроакустическими параметрами, однако его чувствительности обычно оказывается недостаточно для непосредственного подключения к Си-Би трансиверу. Для обеспечения необходимого уровня сигнала микрофон снабжен простейшим усилителем на транзисторе. Питание усилителя осуществляется от трансивера за счет напряжения, предназначенного для запитки электретного микрофона. Конденсатор С1 обеспечивает неравномерную частотную характеристику с подъемом уровня верхних частот речевого спектра. Вместо педали можно использовать и переключатель с фиксацией, который обычно устанавливается в корпусе настольного микрофона.
