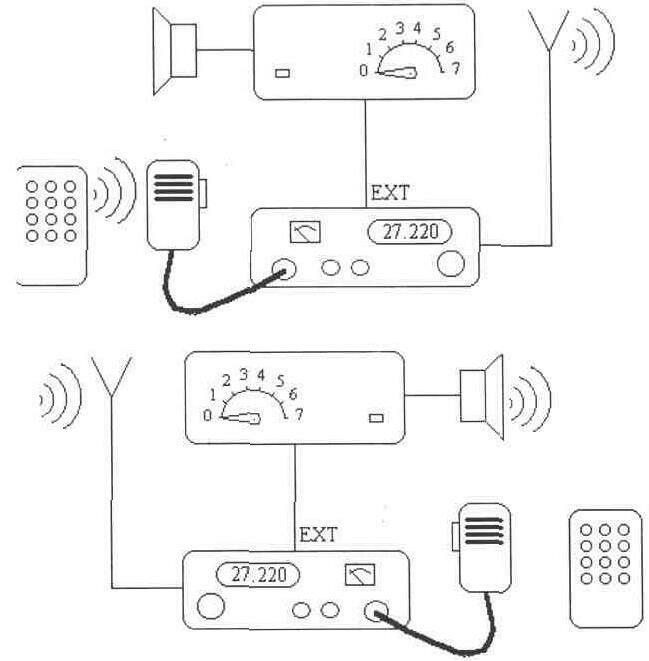

Если количество вызываемых абонентов не превышает 16, то наиболее просто реализовать селективный вызов с помощью двухчастотных тональных посылок. Функциональная схема устройства представлена на рис. 5.12.
Рис. 5.12
Устройство состоит из двух блоков. Первый блок представляет собой генератор вызывного сигнала. Для исключения вмешательства в электронную схему станции тональный вызывной сигнал передается из вызывного блока в станцию акустическим
способом. Для этого вызывное устройство прикладывается к микрофону и одновременно нажимаются тангента передача и кнопка вызова. Таким образом с передатчика на приемник передается двухчастотный тональный сигнал с одной из 16 комбинаций пар частот. Эти частоты являются стандартными для тонального набора телефонного номера (DTMF).
Значения частот приведены в таблице.
Flow |
Fhigh |
Знак |
Q4 |
Q3 |
Q2 |
Q1 |
697 |
1209 |
1 |
0 |
0 |
0 |
1 |
697 |
1336 |
2 |
0 |
0 |
1 |
0 |
697 |
1477 |
3 |
о |
0 |
1 |
1 |
770 |
1209 |
4 |
о |
1 |
0 |
0 |
770 |
1336 |
5 |
о |
1 |
0 |
1 |
770 |
1477 |
6 |
о |
1 |
1 |
0 |
852 |
1209 |
7 |
о |
1 |
1 |
1 |
852 |
1366 |
8 |
1 |
0 |
0 |
0 |
852 |
1477 |
9 |
1 |
0 |
0 |
1 |
941 |
1336 |
0 |
1 |
0 |
1 |
0 |
941 |
1209 |
|
1 |
0 |
1 |
1 |
941 |
1477 |
# |
1 |
1 |
0 |
0 |
697 |
1633 |
А |
1 |
1 |
0 |
1 |
770 |
1633 |
В |
1 |
1 |
1 |
0 |
852 |
1633 |
С |
1 |
1 |
1 |
1 |
941 |
1633 |
D |
0 |
0 |
0 |
0 |

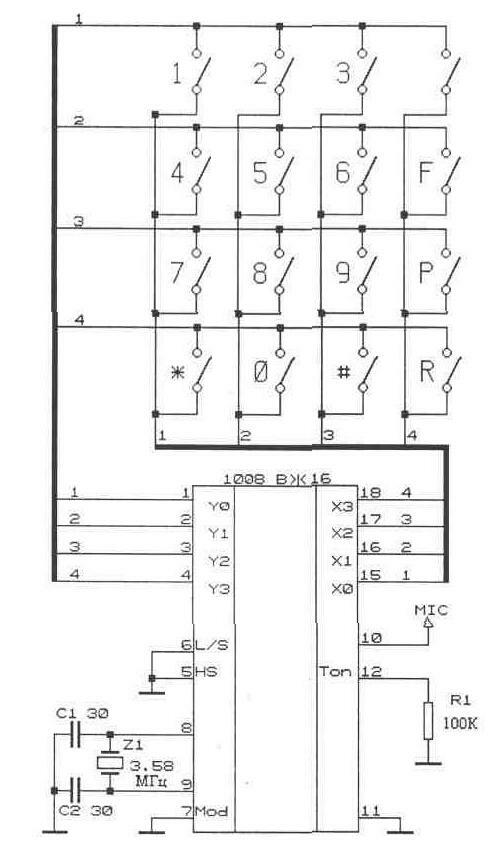

В качестве генератора вызывного сигнала используется стандартное устройство для дистанционного управления телефонными автоответчиками. Длительность посылки вызывного сигнала не менее 1 секунды. Такая длительность выбрана для исключения срабатывания приемника вызова от случайных сигналов, соответствующих вызывной частоте. При необходимости генератор вызывного сигнала можно изготовить и самостоятельно, воспользовавшись схемой рис. 5.13.
В этом случае целесообразно встроить генератор DTMF сигнала в корпус микрофона и использовать для питания микросхемы генератора напряжение, подаваемое на электретный микрофон. С помощью резистора R1 можно регулировать громкость сигнала. Увеличение сопротивлениия приводит к снижению уровня громко-
Рис. 5.13
сти. Монтаж схемы, как и в случае генератора тонального вызова, выполняется на плате тангенты навесным способом. Если все же предпочтительнее не вмешиваться в конструкцию трансивера, то
генератор можно собрать в отдельном корпусе, а для обеспечения акустической связи резистор R1 заменить пьезоэлектрическим излучателем.

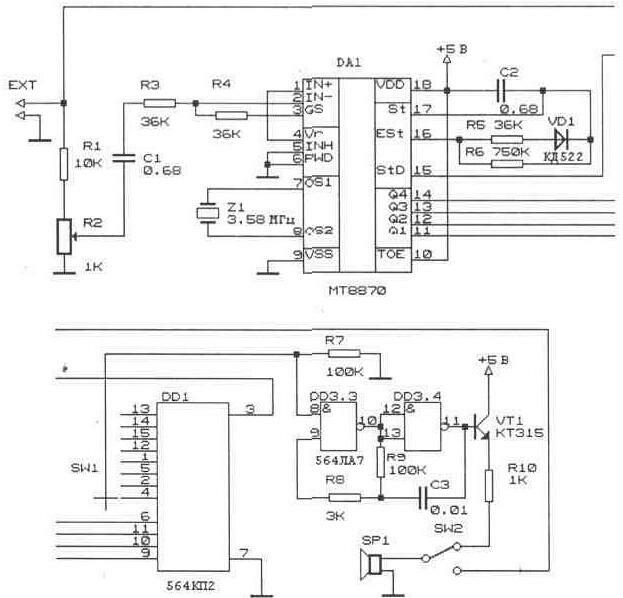

Рис. 5.14
Приемник вызывного сигнала смонтирован во втором блоке и подключается к приемопередатчику через гнездо для подключения внешнего громкоговорителя. Для упрощения схемы количество распознаваемых вызывных сигналов ограничено до 8. Принципиальная схема устройства представлена на рис. 5.14.
Основным элементом устройства является микросхема DA1 типа MT8870D фирмы "MITEL". (Микросхема приобретена в фирме Телесофт, г. Москва, ул. Авиамоторная, д. 8 а, тел. 361-10-39). На вход микросхемы через цепь R3C1 поступает двухчастотный
сигнал. При декодировании соответствующего сигнала на выходе микросхемы появляется четырехразрядный двоичный код. Соответствие между двухчастотными тональными сигналами и кодами на выходе микросхемы приведено в таблице. Цепь R5, R6, VD1, С2 обеспечивает задержку срабатывания устройства при воздействии кратковременных сигналов и помех.
С помощью дешифратора на микросхеме DD1 типа К564КП2 сигнал преобразовывается в позиционный код и через переключатель SW1 поступает на генератор звуковой частоты на микросхеме DD3. Переключатель SW1 предназначен для предварительной установки кода срабатывания вызывного устройства. При желании схему можно дополнительно упростить, если ограничиться дешифрацией одного вызывного сигнала. Для этого микросхема DD1 и переключатель SW1 исключаются, а вход 8 DD3 подключается к выводу 11 (Q1) микросхемы DA1. В этом случае сигнализация будет срабатывать при посылке двухчастотного сигнала, соответствующего цифрам 1, 3, 5 и так далее. Однако во многих случаях этого вполне достаточно, так как основная задача устройством будет выполнена — вас не будут отвлекать переговоры посторонних корреспондентов. После приема вызова переключатель SW2 переводится из положения "вызов" в положение "переговоры". В этом положении громкоговоритель SP1 подключается к выходу трансивера и можно устанавливать связь с вызывающим корреспондентом обычным способом. Настройка вызывного устройства сводится к установке резистором R2 напряжения двухтонального сигнала, соответствующего пределам чувствительности DA1 (от 15 до 450 мВ на выводе 2 DA1). Схема устройства собрана на макетной печатной плате и установлена в корпусе внешнего громкоговорителя. Питание схемы осуществляется от любого стабилизированного источника с напряжением +5 В.
