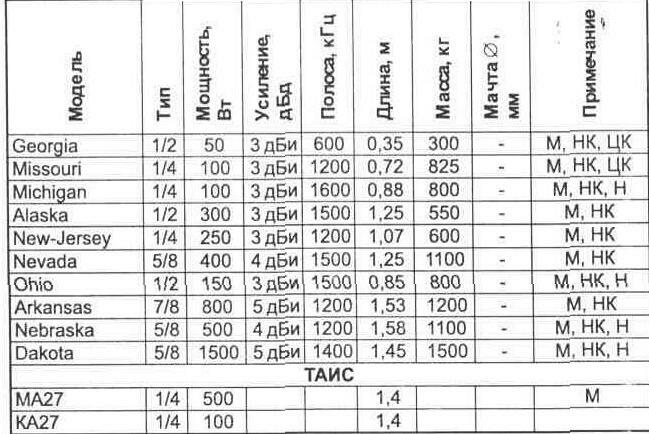

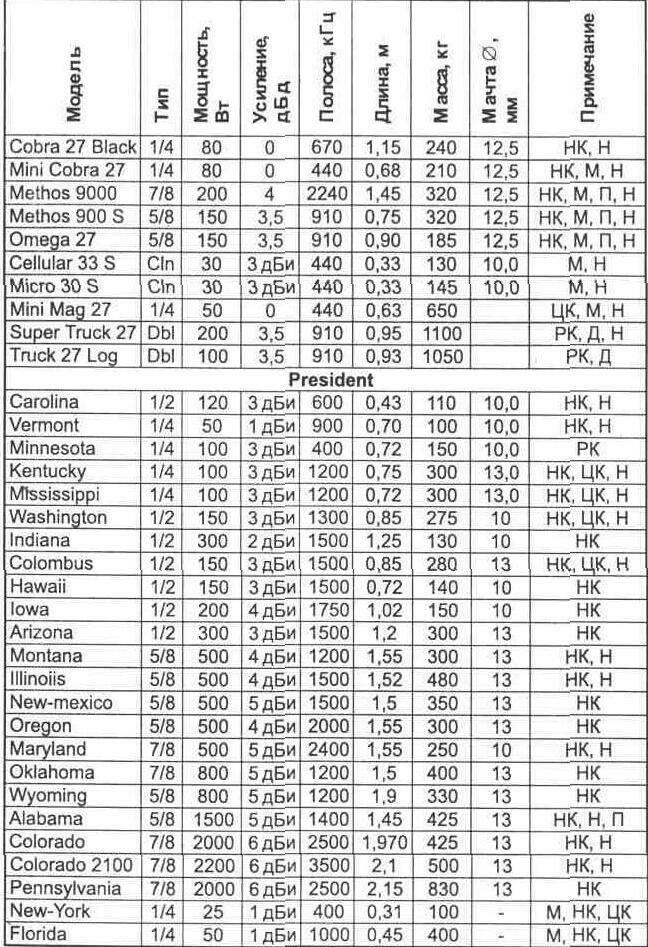

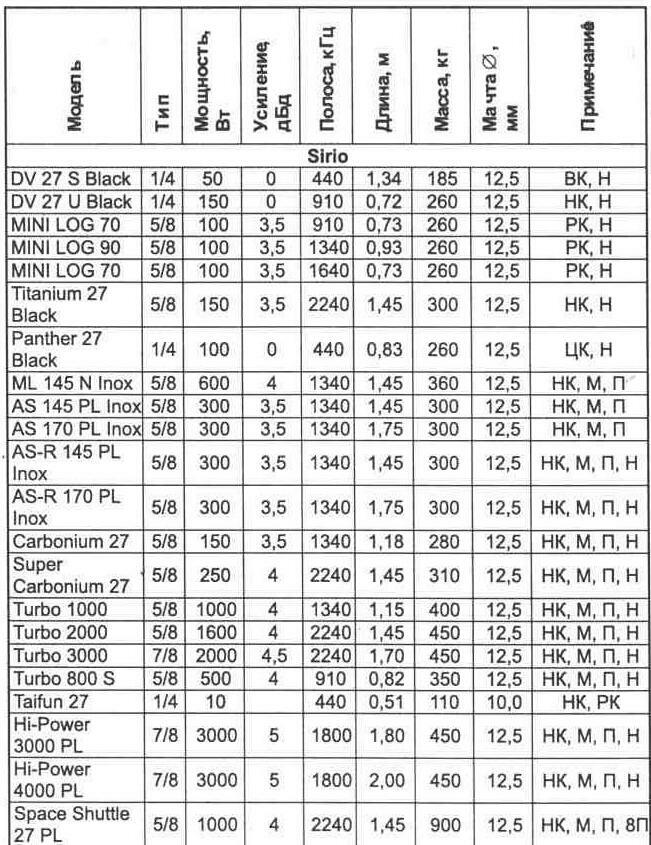

Технические характеристики автомобильных Си-Би антенн







Все антенны имеют входное сопротивление 50 Ом. В графе "Тип" сокращения обозначают:

CIn — коллинеарная антенна с уменьшенными размерами;

Dbl — двойная антенна для грузовиков;

В графе "Мощность" указывается максимально допустимая подводимая к антенне мощность.

В графе "Усиление" указывается усиление относительно полуволнового диполя,

В графе "Полоса " указывается полоса частот, в пределах которой КСВ не превышает значения 2.0.

В графе "Отверстие" указывается диаметр отверстия для крепления антенны на крыше автомобиля.

В графе "Примечание" сокращения обозначают:

НК — согласующая катушка в основании антенны;

ЦК — согласующая катушка в центре антенны;

ВК — удлиняющая катушка в верхней части антенны;

РК — логарифмическая, распределенная по всей длине антенны катушка;

Н — предусмотрены устройства наклона и фиксации антенны;

М — предусмотрено магнитное основание;

П — поставляется вариант антенны с прозрачным корпусом;

Д — двойная антенна для грузовиков;
