Биппер

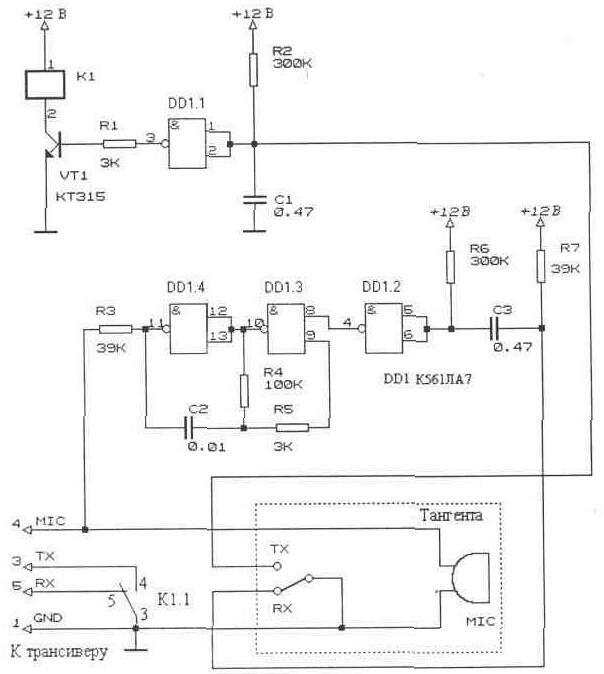

При работе в сложной помеховой обстановке иногда бывает трудно определить момент, когда корреспондент переходит из режима "передача" в режим "прием". Для обозначения этого момента применяются устройства, подающие в конце сеанса передачи короткий тональный сигнал. По характеру звучания эти устройства получили название "бипперов". Схема несложного биппера изображена на рис: 5.18.

Устройство собрано на одной микросхеме К561ЛА7. На элементе DD1.1 микросхемы собран каскад задержки переключения режима "прием-передача". С выхода 3 этого элемента сигнал поступает на транзисторный каскад, нагрузкой которого является реле К1. Контакты этого реле подключаются вместо отключенного переключателя тангенты. На элементах DD1.3 и DD1.4 собран генератор короткого тонального сигнала. Длительность тонального сигнала регулируется подбором конденсаторов С1 и С3, высота тона регулируется подбором конденсатора С2. Конденсаторы С1 и СЗ должны иметь одинаковую емкость. Сигнал с выхода тонального генератора через резистор R3 поступает на микрофонный вход трансивера. Биппер собран на небольшой печатной плате, которая размещена в тангенте. Для питания схемы используется незадействованный провод в микрофонном кабеле и источник питания трансивера. Переключатель тангенты используется для управления биппером, а контакты реле К1 управляют переключением режима "прием-передача".
