Стабилизатор тока

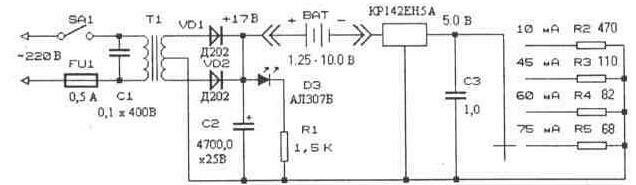

Стабилизатор тока можно легко сконструировать на базе интегрального стабилизатора напряжения. Схема такого стабилизатора приведена на рис. 4.3.

Интегральный стабилизатор с высокой точностью поддерживает напряжение на выходе. Для микросхемы КР142 ЕН5А это напряжение составляет 5 В. Если подключить к выходу микросхемы

резистор, то через него будет протекать стабильный ток, величину которого определяют по закону Ома: I=U/R.


Рис. 4.3

Через аккумуляторную батарею будет протекать этот же ток плюс ток собственного потребления стабилизатора. Величина тока собственного потребления интегрального стабилизатора невелика и может быть учтена путем подбора токозадающих резисторов R2 — R5. В стабилизаторе тока можно использовать любые стабилизаторы напряжения, однако предпочтение следует отдавать стабилизаторам с минимальным выходным напряжением, так как в этом случае большая часть мощности источника питания идет непосредственно на зарядку аккумулятора. Микросхема позволяет сконструировать зарядное устройство со стабилизированным током до 1,5 А, однако при этом на микросхеме будет выделяться значительная тепловая мощность и для избежания перегрева ее следует установить на радиатор достаточного размера. При необходимости можно обеспечить и другие значения зарядного тока. Для этого по формуле следует рассчитать новые номиналы резисторов R2 — R5 по заданному значению тока зарядки.

R=Ucт/lз, где R — сопротивление резистора, Ом;

Uст — напряжение стабилизации микросхемы (для КР142 ЕН5А равное 5 В);

Iз — ток зарядки, А.
