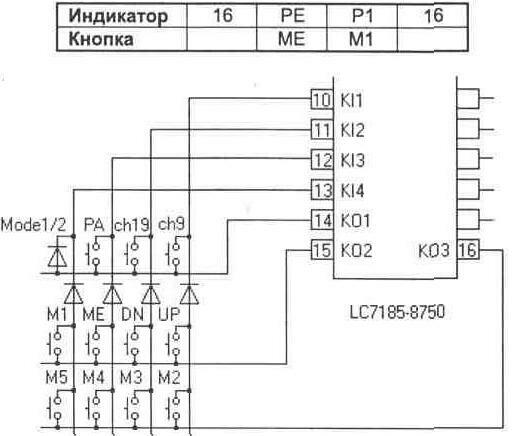

Существующие правила запрещают ремонт и модернизацию Си-Би трансиверов, поэтому приведенные далее сведения можно использовать в образовательных целях и для использования при конструирования контрольных приемников. В широко распространенных Си-Би трансиверах "Alan 100 plus" синтезатор частот реализован на микросхеме LC7185-8750. Однако возможности микросхемы используются не полностью. Алгоритм работы микросхемы предусматривает быстрое переключение на 5 предварительно настроенных каналов. Схема подключения микросхемы, позволяющая использовать все возможности, приведена на рис. 3.9.
По сравнению с типовой схемой включения добавлены кнопки ME, М1 — М5. Алгоритм использования предварительных настроек следующий.
После включения питания все кнопки быстрого выбора канала настроены на 33 канал. Для предварительной настройки на другой канал выполняется следующая процедура. Кнопками Up и Dn выбирается требуемый номер канала, затем нажимается кнопка ME. В этот момент на индикаторе будет мигать символ РЕ, указывающий на режим предварительной настройки. Затем нажимается одна из кнопок М1 — М5 (в дальнейшем этой кнопке и будет соответствовать выбранный канал) и на индикаторе на время около 0,4 секунды появится индикация Р1 — Р5 и снова номер выбранного канала. Необходимо отметить, что предварительная установка номера канала не может быть осуществлена в режиме передачи, в режиме РА, в режиме работы на аварийных каналах (9 и 19), в режиме с питанием пониженным напряжением (в режиме сохранения настроек). В следующей таблице приведен пример предварительной настройки кнопки М1 на 16 канал.
Рис. 3.9
Аналогично настраиваются все пять кнопок памяти. В дальнейшем выбор предварительно настроенного канала производится одним нажатием соответствующей кнопки (М1 — М5). На индикаторе на время около 0,4 секунды появится индикация Р1 — Р5 и номер предварительно настроенного канала. В следующей таблице приведен пример быстрого перехода на 16 канал с помощью предварительно настроенной кнопки М1.
Индикатор |
21 |
Р1 |
16 |
Кнопка |
|
М1 |
|
