Переменный аттенюатор




При градуировке 8-метров, измерении чувствительности приемников, настройке антенн большую помощь может оказать переменный аттенюатор. Аттенюатор это устройство, позволяющее уменьшать (ослаблять) электрический сигнал в заданное число раз. Переменный аттенюатор позволяет изменять величину ослабления. В радиотехнике величина ослабления и усиления часто указывается в логарифмических единицах — децибелах. Соотношение между относительными единицами (разами) и децибелами приведено в таблице:

dB

0

1

2

3

4

5

6

7

8

9

10

раз

1,00

1,12

1,26

1,41

1,58

1,78

2,00

2,24

2,51

2,82

3,16


dB

11

12

13

14

15

16

17

18

19

20

раз

3,55

3,98

4,47

5,01

5,62

6,31

7,08

7,94

8,91

10,0

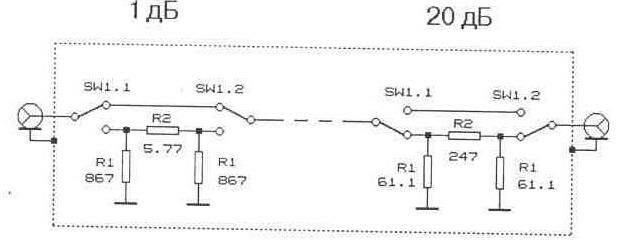

На рис. 2.9 изображена схема аттенюатора, позволяющего изменять затухание через 1 дБ в пределах от 0 до 51 дБ. Аттенюатор состоит из 6 П-образных звеньев, которые могут быть включены в различных комбинациях (на схеме условно показаны два звена). Величины резисторов для звеньев различным ослаблением приведены в таблице:

dB

1

2

4

8

16

20

R1

867

434

221

116

68,7

61,1

R2

5,77

11,6

23,9

52,9

154

247


Ослабление более 20 дБ на одно звено делать нецелесообразно, так как при этом увеличивается погрешность и зависимость ослабления от частоты сигнала.

В аттенюаторе могут применяться только пленочные резисторы. Применение проволочных резисторов недопустимо из-за их значительной индуктивности.

Резисторы подбираются с помощью цифрового омметра с точностью не хуже 1%. При необходимости требуемую величину сопротивления можно получить при параллельном или последовательном соединении двух резисторов. Величины этих резисторов должны отличаться примерно в десять раз. Мощность резисторов определяет допустимую подводимую к аттенюатору мощность. При использовании аттенюатора только в режиме приема мощность резисторов может быть любой. Из практики установлено, что аттенюатор, выполненный на резисторах МЛТ-0,25, выдерживает кратковременное включение (2...3 секунды) и в тракте передачи 4-х ваттного трансивера.


Рис. 2.9

Конструктивно аттенюатор смонтирован в коробке, спаянной из фольгированного стелотекстолита. Размеры коробки определяются в основном габаритами применяемых сдвоенных тумблеров. При использовании тумблеров типа МТЗ размеры коробки составляют 25х50х140 мм. На торцевых стенках коробки установлены коаксиальные разъемы СР 50-73. Возможно применение и других типов сдвоенных тумблеров и коаксиальных разъемов. Точность подбора резисторов можно проверить, измерив величину ослабления постоянного напряжения с помощью цифрового мультиметра. При этом необходимо помнить о необходимости подключения к выходу аттенюатора нагрузочного резистора 50 Ом.

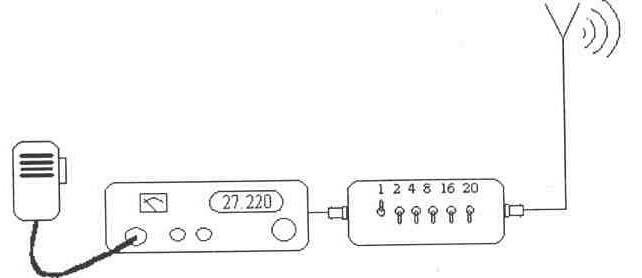

Как использовать переменный аттенюатор на практике? Часто корреспонденты просят оценить, какое увеличение сигнала на приеме дает применение усилителя мощности. Оценка "на слух" очень субъективна, да и обычные S-метры дают неточные результаты. Переменный аттенюатор позволяет провести такое измерение с точностью до 1 дБ. Для этого переменный аттенюатор включается между трансивером и антенным кабелем, как показано на рис. 2.10.


Рис. 2.10

Устанавливается нулевое затухание и по стрелочному S-ме-тру отмечается уровень сигнала при работе без усилителя. Затем корреспондент включает усилитель и сигнал на приеме возрастает. С помощью переключателей на аттенюаторе добиваются прежнего показания S-метра. Затухание аттенюатора при этом оказывается равным усилению усилителя мощности. Аналогично можно проводить и сравнение различных антенн у одного корреспондента, а также снимать диаграмму направленности поворотной антенны. Для обеспечения точности измерений необходимо, чтобы оба корреспондента работали в стационарных условиях, уровень помех был значительно меньше уровня сигнала, а связь и уровень сигнала не менялись с течением времени.
