Направленная антенна полуромб

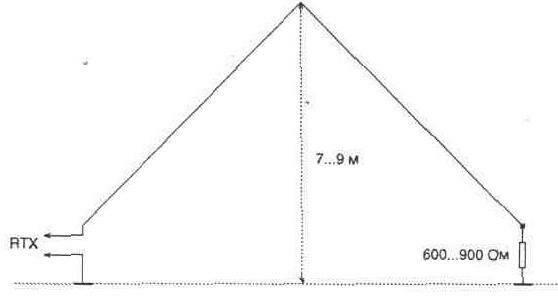

В сельской местности обычно нет возможности устанавливать высокие мачты, зато имеется достаточно места для размещения антенн большой длины. При организации связи преимущественно в одном направлении можно использовать направленную антенну "полуромб" (рис. 1.19).


Рис. 1.19

Основное направление излучения — в сторону нагрузочного резистора. Поляризация в направлении основного излучения — вертикальная. Длина каждой стороны полуромба должна быть равна целому числу длин волны (ориентировочно 10,7 м). Антенну желательно установить на открытом пространстве. Высота подвеса средней части 6... 10 метров от земли. Высота крепления концов вибратора 0,2...0,3 метра. На концах вибратора и в средней точке подвеса имеют место пучности напряжения, поэтому здесь следует применить хорошие высокочастотные изоляторы (керамические или стеклотекстолитовые). Элементами "заземления" антенны могут служить вбитые в землю металлические уголки. В случае сухой почвы можно сделать искусственное заземление с помощью проволочных четвертьволновых противовесов. К каждой точке заземления подключается 4...6 радиальных отрезков провода длиной 2,75 метра, натянутых вблизи земли. Нагрузочный резистор должен иметь мощность рассеивания не меньше половины выходной мощности радиостанции. Его лучше составить из 2...3 последовательно включенных резисторов МЛТ-2, так как резисторы 500.-.800 Ом часто имеют спиральную резистивную часть и обладают существенной индуктивностью. Резисторы с сопротивлением 50...200 Ом имеют небольшую индуктивность. Величина поглощающего резистора не слишком критична, так как влияет, в основном, на степень подавления обратного излучения. Входное сопротивление антенны находится в пределах от 300 до 900 Ом и сильно зависит от ее длины и качества заземления. Согласование входного сопротивления антенны с кабелем обеспечивается согласующим П-контуром. Катушка индуктивности контура намотана проводом ПЭВ-2 диаметром 1,6 мм, имеет внутренний диаметр 8 мм, длину намотки 19 мм и количество витков 9. Конденсатор, подключенный к антенне, имеет емкость 130...200 пф, а конденсатор, подключенный к кабелю — 620 пф. Подстройка П-контура может быть произведена путем сжатия и растяжения витков катушки. Согласующее устройство и нагрузочный резистор должны быть надежно защищены от влаги. Антенна сохраняет свои параметры в полосе частот до 1 МГц.
