Полуволновый петлевой вибратор




Разновидностью полуволнового вибратора является полуволновый петлевой вибратор, называемый также шлейф-вибратором Пистолькорса (рис. 1.7).

Общая длина антенны для работы в сетке "С" составляет 5,40 метра при использовании провода с диаметром 2 мм. Расстояние между проводами — 4 см. Усиление и диаграмма направленности петлевого и разрезного полуволновых вибраторов совпадают. Сопротивление петлевого вибратора составляет около 300 Ом, поэтому питание его осуществляется с использованием полуволновой петли, как показано на рис. 1.7. Петля имеет длину в развернутом состоянии 3,64 метра и изготавливается из кабеля той же марки, что и фидер. Наилучшее согласование получается при использовании 75-омного кабеля, но вполне допустимо использовать и 50-омный кабель. Существенным преимуществом петлевого вибратора является то, что он образует замкнутый контур и при заземлении оплетки кабеля вся антенна оказывается заземленной. Кроме того, петлевой вибратор имеет большую широкополосность и менее критичен в настройке.

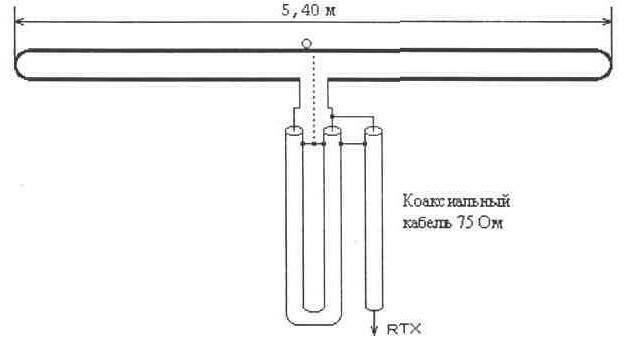

Рис. 1.7

Необходимо отметить, что на концах диполей, настроенных в резонанс, расположены "пучности напряжения". Даже при мощности передатчика в несколько ватт высокочастотное напряжение может достигать сотен вольт. Поэтому при использовании в качестве вибраторов гибкого провода на концах диполя должны устанавливаться качественные изоляторы (керамические или стеклотекстолитовые). Кроме того, следует избегать прикосновения к антенне при включенном передатчике.
