Полуволновый диполь

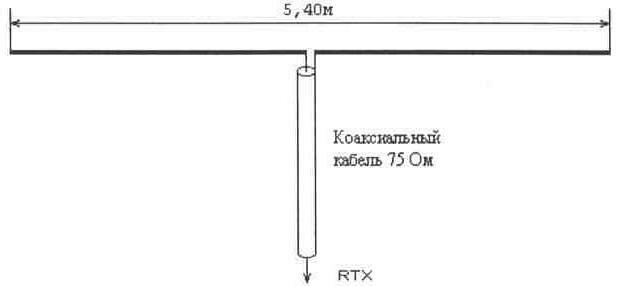

Одной из наиболее простых антенн является полуволновый диполь или, как его еще называют, полуволновый разрезной вибратор (рис. 1.1). Общая длина антенны для работы в сетке "С" составляет 5,40 метра при использовании провода диаметром 2 мм. Если использовать провода или трубки большего диаметра, то длину следует несколько уменьшить (при диаметре трубки 20 мм длина диполя 5,23 м; при 40 мм — 5,18 м).


Рис. 1.1

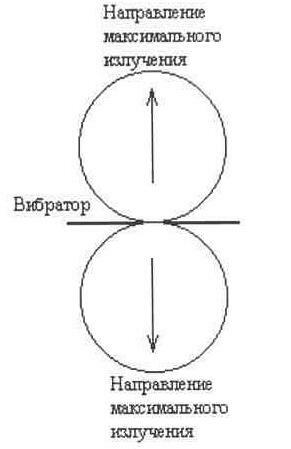

При горизонтальном расположении полуволновый диполь имеет горизонтальную поляризацию, то есть он способен принимать только те электромагнитные волны, которые излучаются антеннами с горизонтально расположенными вибраторами. Сигналы от антенн с вертикальной поляризацией теоретически не должны приниматься вовсе. На практике, однако, излучает электромагнитные волны не только антенна, но и подводящий кабель, поэтому радиостанции, использующие антенны с различной поляризацией, все-таки слышат друг друга, хотя и с большим ослаблением. Диаграмма направленности полуволнового диполя имеет вид восьмерки в плоскости, проходящей через полотно антенны, и круга в плоскости, перпендикулярной к полотну антенны (рис. 1.2).

Усиление антенны в направлении максимального излучения принимается за единицу, а усиление антенн других типов обычно определяется относительно полуволнового вибратора. Усиление антенны в децибелах относительно полуволнового диполя обозначается дБд, а усиление антенны в децибелах относительно изотропного (всенаправленного) излучателя — дБи. Соотношение между этими величинами таково: 2,14дБи=0дБд. Некоторые фирмы, производящие антенны, иногда "хитрят" и указывают усиление в дБ, подразумевая при этом дБи. Цифра, характеризующая усиление, получается больше, что и привлекает покупателей. Чтобы не попасться на эту приманку, стоит повнимательнее разбираться, в каких же единицах показано усиление. Более подробные

сведения о параметрах антенн и методах их измерения приведены в разделе "Основные параметры антенн".


Рис. 1.2

Сопротивление полуволнового разрезного вибратора в свободном пространстве около 75 Ом, поэтому питают антенну с помощью кабеля с волновым сопротивлением 75 Ом. Согласование с 50-омным выходом трансивера осуществляют одним из способов, приведенных в разделе "Использование 75-омного кабеля". Непосредственное подключение 50-омного кабеля тоже допустимо. Для обеспечения симметрирования антенны на кабель вблизи точки подключения к антенне надевают несколько ферритовых колец небольшого диаметра или делают несколько витков кабеля на ферритовом кольце большого диаметра. Витки на ферритовом кольце делаются неразделенным кабелем, аналогично ферритовые кольца одеваются на кабель до точки разделения оплетки и центральной жилы. Нельзя одеть ферритовые кольца отдельно на центральную жилу и оплетку. Задача ферритовых колец — обеспечить большое индуктивное сопротивление для токов, протекающих по внешней поверхности оплетки кабеля. Поэтому марка феррита большого значения не имеет. Желательно применять ферриты с магнитной проницаемостью от 100 до 2000. Можно использовать ферритовый сердечник от трансформатора строчной развертки телевизора. Кабель на расстоянии 2...3 метров должен быть перпендикулярен полотну антенны. Если требуется расположить полуволновый разрезной вибратор так, чтобы электромагнитная волна имела вертикальную поляризацию, то можно применить конструкцию, изображенную на рис. 1.3.

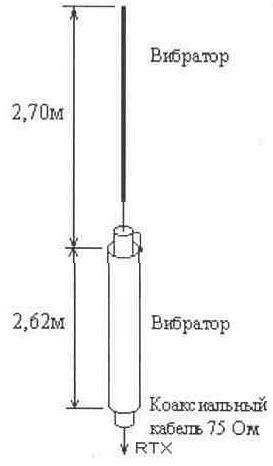

Рис. 1.3

В качестве нижнего вибратора можно использовать трубку подходящего диаметра, внутри которой будет проходить коаксиальный кабель. Если нижний вибратор будет иметь больший диаметр чем верхний, то его следует сделать на несколько сантиметров короче верхнего. Антенну можно приспособить для использования в. походных условиях. В этом случае верхний вибратор выполняется из гибкой многожильной проволоки, а в качестве нижнего используется гибкая металлическая оплетка, надетая на защитную оболочку питающего коаксиального кабеля. Растягивая или сжимая

металлическую оплетку, можно добиться оптимального согласования антенны с питающим кабелем. Антенну можно изготовить целиком из коаксиального кабеля. Для этого с кабеля на расстоянии около 3 м снимается защитная оболочка, а оплетка сжимается, выворачивается и натягивается на нижнюю часть кабеля. Затем верхняя часть антенны укорачивается до требуемого размера и производится настройка антенны путем растяжения или сжатия нижней части диполя. Гибкая антенна устанавливается с помощью нейлоновой веревки, прикрепленной через изолятор к концу верхнего вибратора. В качестве изолятора используется фарфоровый изолятор или подходящая пластина из стеклотекстолита. Установить антенну в походных условиях очень просто. С помощью грузика нейлоновая оттяжка перебрасывается через подходящую ветку дерева. Затем антенна поднимается на такую высоту, чтобы ее средняя часть (точка подключения коаксиального кабеля к вибраторам) находилась на высоте 5...6 метров. При этом антенна может устанавливаться и не строго вертикально. Наклон антенны не меняет ее характеристик, а только изменяет вектор поляризации.
