ИК приемник визитной карточки с дешифратором




Принципиальная схема приемника «визитной карточки» приведена на рис. 40. Здесь DA1 - микросхема, преобразующая импульс тока, возникающий в фотодиоде VDI под воздействием ИК вспышки, в импульс напряжения, амплитуда которого достаточна для непосредственного управления КМОП-микросхемами (рис. 41, а). На элементах DD1.1 и DD1.2 собран одновибратор, преобразующий короткий импульс, соответствующий длительности ИК вспышки*, в импульс длительностью tф=50 мкс (tф@1/2 tп, где tп - период следования ИК вспышек в кодовой посылке (рис. 41, б)). На элементах DD1.3, DD2.3-DD2.5 собрано устройство, формирующее импульс на входе R счетчика DD3 (рис. 41, г), которым он переводится в нулевое состояние по фронту первой же ИК вспышки, и временной

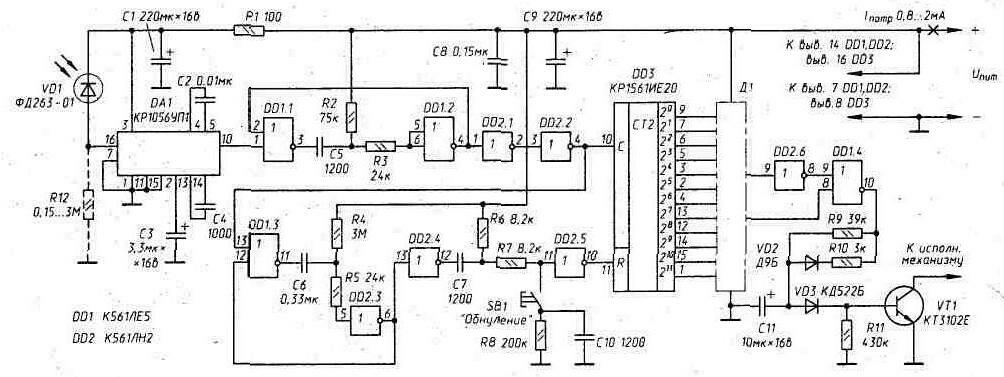

Рис. 40. ИК приемник «визитной карточки»


Рис. 41. Эпюры сигналов в ИК приемнике

интервал Тпр (рис. 41, в), в пределах которого счетчик DD3 может беспрепятственно вести подсчет импульсов (по их спаду), поступающих на его вход С.

Дешифрация кодовой посылки, выяснение того, содержит ли она Nкод - кодовое число импульсов, возлагается на дешифратор Д1. В качестве примера, демонстрирующего его структуру, на рис. 42, а приведена конфигурация Д1 для Nкод=284. Поскольку «вес» выхода Qi в DD3 равен 2^(i-1), то в двоичной записи Nкод=000100011100 (2^(3-1)+ +2^(4-1)+2^(5-1)+2(9-1)=4+8+16+256=284). Дешифратор состоит из 4-входового конъюнктора** (Rl, VD3-VD5, VD9), входы которого

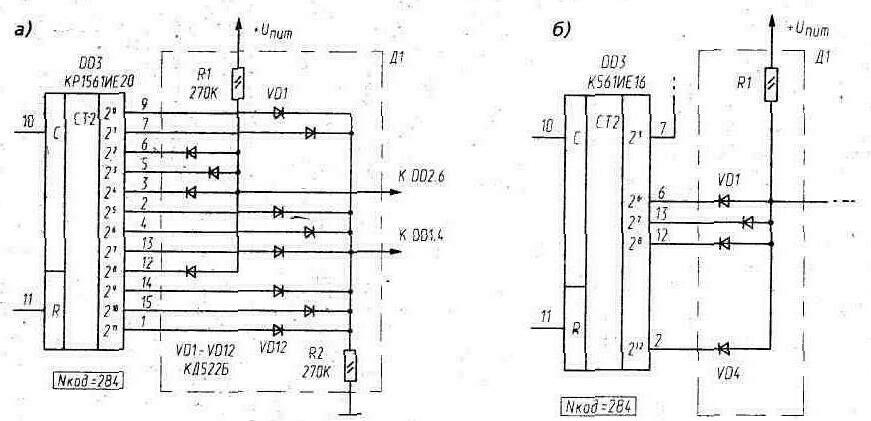

Рис. 42. Дешифратор для Nкод=284

подключены ко всем Qi=1, и 8-входового дизъюнктора (R2, VD1, VD2, VD6-VD8, VD10, VD12), входы которого подключены ко всем Qj=0. Легко видеть, что напряжение высокого уровня (лог.1) возникнет и сохранится на выходе DD1.4 (см. рис. 41, д) лишь в случае, если в счетчике DD3 будет зафиксирован Nкод, в любом другом оно так или иначе будет сведено к нулю. На рис. 42, б показана конфигурация конъюнктора в шифраторе ИК излучателя, формирующего Nкод =284; иное его положение на выходах счетчика связано с тем, что «вес» выхода Qi здесь равен 2^(i-5).

Подобную же структуру будет иметь дешифратор Д1 и для другого Nкод , с иными, конечно, позициями диодов в конъюнктере и дизъюнкторе.

Для того, чтобысистема реагировала на Nкод лишь при достаточно длительной его экспозиции, в цепь формирования выходного сигнала введена цепочка R9·C11@tэксп. Обычно принимают tэксп =0,3...3 с. На кратковременное появление Nкод (в попытках, например, побыстрее подобрать код) такая система просто не отреагирует.

Выход устройства - транзистор VT1 с открытым коллектором - может быть дополнен тем или иным исполнительным механизмом. Например, тональным генератором (рис. 43, а), предупреждающим

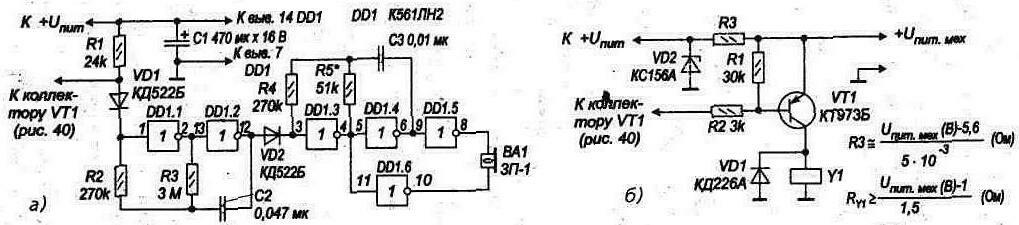

Рис. 43. Тональный генератор (а) и электронный ключ к электромеханическому замку (б)

о приходе «своего», или электронным ключом, управляющим электромагнитным замком Y1 (рис. 43, б).

В правильно собранном И К приемнике потребуется, возможно, уменьшить его чувствительность. Это можно сделать как электрически - зашунтировав, например, вход усилителя DA1 резистором R12 (показан на рис. 40 штриховой), так и оптически - прикрыв фотодиод «серым» фильтром, в качестве которого можно использовать, например, пластиковые обои, выполняющие заодно и функцию фильтра, почти полностью «отрезающего» видимую часть спектра паразитной подсветки.

Опыт показал, что излучение ИК генератора способно «пробить» даже 1,5...2-миллйметровый пластик. Кроме того, защитная накладка больших размеров, не позволяющая визуально определить положение фотодиода, окажется еще одним препятствием на пути несанкционированного проникновения в систему.

Защита от подбора кода - основная забота конструкторов такого рода устройств. Принятая здесь система кодирования относительно проста: Nкод - лишь одно число из тысячи возможных. Но подбор кода осложнен здесь и рядом других обстоятельств. Заметим, что длительность кодовой посылки Ткод не может быть ни слишком малой (иначе «слипнутся» импульсы на входе С счетчика DD3), ни слишком большой, больше Тпр (следующая затем ИК вспышка трансформируется в R-импульс, возвращающий DD3 в исходное состояние). Осложняет подбор кода и t^, во всяком случае очень его замедляет. Защитные функции заложены даже в яркость ИК вспышки - она должна быть лишь достаточной. Повышенная освещенность фотодиода может вывести фотоголовку приемника из рабочего режима и. привести к ошибкам в счете;

И все это, заметим, при отсутствии каких-либо специальных контрмер, которые здесь, конечно же, нетрудно предусмотреть. Можно ввести еще один (или не один) находящийся в стороне фотодатчик, засветка которого немедленно заблокирует систему. Или блокировку, реагирующую на слишком большое число сделанных попыток. Более четырех за минуту, например. Блокировки могут, конечно, и дополнять друг друга.

На рис. 44 показана печатная плата ИК приемника. Ее изготавливают из двустороннего фольгированного стеклотекстолита толщиной 1.5...2 мм. Фольгу со стороны деталей используют лишь в качестве нулевой шины-«земли» (к ней присоединен «-» источника питания), в местах пропуска проводников она имеет вытравленные

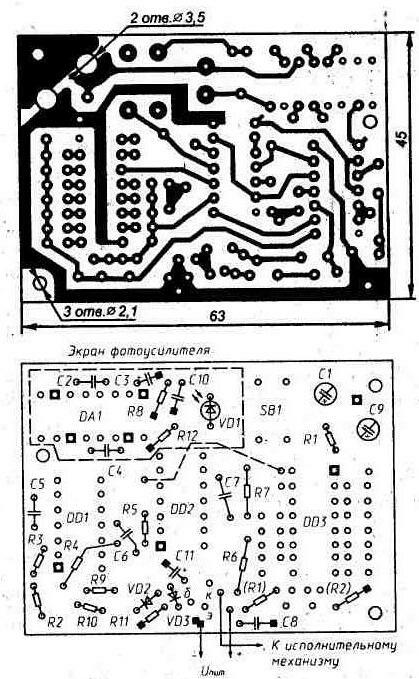

Рис. 44. Печатная плата ИК приемника «визитной карточки»

кружки диаметром 1.5...2 мм (на рисунке не показаны). Соединения с нуль-фольгой «заземляемых» выводов показаны зачерненными квадратами.

фотоусилитель (VD1, DA1 и др.) с его большой чувствительностью, широкополосностью, высоким входным сопротивлением необходимо экранировать. В противном случае электрические наводки, в том числе и от работы собственного дешифратора, могут сделать ИК приемник совершенно неработоспособным. Экран, имеющий «окно» для фотодиода, изготавливают из жести в виде коробки и припаивают к нуль-фольге в двух-трех точках. На рис. 44 штриховой линией показано примерное его расположение.

Таблица 9

Uпит, В

Iпотр, мА

4,2

0,9

5,0

1,1

6,0

1,3

7,0

1,6

8.0

1,9

9,0

2,3




Рекомендуется также принять меры к минимизации подсветки фотодиода посторонними источниками света, поскольку это может заметно снизить чувствительность приемника к сигналам своего ИК генератора. В качестве бленды, ограничивающей боковой подсвет фотодиода, можно взять отрезок зачерненной внутри пластмассовой или металлической тубы диаметром 10... 15 мм.

Фоточувствительную часть приемника можно изготовить в виде отдельной головки, соединенной с другими его элементами тонким трехпроводным кабелем («+», «-», выв. 10 DA1). Малые размеры такой фотоголовки позволят установить ее в вырезе дверного «глазка», за маскирующей накладкой в толще двери, в дверной коробке и т.п.

ИК приемник сохраняет работоспособность в широком диапазоне питающих напряжений. Зависимость потребляемого им тока Iпотр от напряжения питания Uпит показана в таблице 9.

*) Напомним, что длительность импульса на выходе фотоусилителя DA1 зависит не только от длительности ИК вспышки, но и ее яркости - освещенности фотодиода. Причина - в относительно медленном восстановлении его темновой проводимости.

**) Физические элементы, реализующие конъюнкцию и дизъюнкцию, - так в работах по математической логике обычно называют логические функции И и ИЛИ. Если мы и далее намерены пользоваться результатами математических исследований и не намерены повторять их (что было бы, кстати, совсем непросто), то должны, как минимум, понимать их язык.
