Универсальное электронное сторожевое устройство




Универсальное сторожевое устройство состоит из сигнального устройства, БП с защитой, шифратора, дешифратора и ИМ. Устройство разработано для охраны помещений от пожара и несанкционированного открывания дверей, но использовать его целесообразно вместе с другими сторожевыми устройствами, которые имеют в своем составе звуковую и световую сигнализацию.

Электронное сторожевое устройство, собранное на ППП и трех ИМС, предназначено для установки в жилых домах и в хозяйственных помещениях для запирания дверей и отключения электропитания при повышении температуры окружающей среды выше установленной величины. Сторожевое устройство выполняет функции охраны без какой-либо сигнализации, является электронным прибором, в котором невозможно прослушать ход и порядок набора шифра и который внешне не реагирует на правильно или неправильно набранные промежуточные цифры шифра, а срабатывает исключительно после всего правильно набранного шифра. Важной особенностью данного устройства является то, что при наборе неправильной цифры время его срабатывания на открывание дверей постоянно увеличивается и даже правильно набранный шифр не дает команду на ИМ.

Сторожевое устройство может быть с успехом использовано как в городе, так и в сельской местности. Оно рассчитано на эксплуатацию в различных климатических районах страны, в условиях М, УХЛ и ХЛ. Устойчивую работу при температуре окружающей среды от —20 до 40 °С и относительной влажности до 90% при температуре 22 °С можно гарантировать, если для сборки и монтажа применены заведомо качественные комплектующие ЭРИ и ЭРЭ и правильно выполнены основные технологические операции сборки и монтажа.

Устройство может найти применение для охраны стационарных объектов на садово-огородных и приусадебных участках: домов, гаражей, хозблоков и т. д. Работает устройство от сети переменного тока напряжением 220 В частотой 50 Гц в постоянном режиме включения, о чем свидетельствует свечение неоновой лампы H1. Индикаторный светодиод вспыхивает только при правильно набранной девятой цифре шифра, набор которого осуществляется двумя рядом расположенными кнопочными переключателями, не имеющими фиксированного положения при замыкании контактов.

Принципиальная электрическая схема универсального сторожевого устройства приведена на рис. 3. 13. В полной зависимости от примененного в устройстве ИМ и напряжения его питания, которое определяет конструктивное исполнение, находится инженерное решение и техническое исполнение механической части замка, поэтому в схему могут быть внесены непринципиальные изменения. Так, если ИМ работает от источника постоянного тока, то из схемы исключаются входные и защитные цепи, и устройство может быть выполнено более компактным, но с несколько меньшими функциональными возможностями. Применение ИМ, работающего от сети переменного тока напряжением 220 В, делает сторожевое устройство более универсальным, в котором можно применять большое количество промышленных изделий: электромагнитов, соленоидов, электромагнитных реле и т. д.

Электронное сторожевое устройство отличается oт других устройств подобного назначения также тем, что оно работает непосредственно от сети переменного тока и не имеет в своем составе понижающего сетевого трансформатора питания, и, следовательно, схема сторожевого устройства не имеет трансформаторной гальванической развязки во входных цепях. Однако для гальванической развязки первичных цепей и электрической цепи защиты от схемы счетно-решающего устройства применен оптрон DU1, который одновременно служит устройством, повышающим электробезопасность всего РЭУ.

Как следует из схемы, сторожевое устройство включает в свой состав входные цепи питания, противопожарное охранное устройство, выпрямитель постоянного тока, емкостный фильтр, ПСН, счетно-решающее устройство, ИМ и выходные цепи.

Подключение электронного сторожевого устройства к сети переменного тока происходит с помощью стандартных электрического соединителя X1 типа «вилка» и штепсельной розетки. Предохранители F1 и F2 защищают входные цепи от коротких замыканий и перегрузок, они рассчитаны на ток максимальной перегрузки 1 А. Включение устройства в эксплуатацию осуществляется с помощью кнопочного или перекидного однополюсного переключателя S1.

Одним из основных блоков электронного устройства является устройство защиты от повышения температуры как окружающей среды в охраняемом помещении, так и от перегрева элементов электронной схемы, находящихся постоянно под напряжением высокого переменного тока. От этого зависит выбор места установки термодатчика. В данном случае при повышении температуры окружающей среды и температуры, действующей на термодатчик, предусмотрено отключение сторожевого устройства от сети переменного тока.

Устройство защиты применяется в многообразных вариантах во многих конструктивных исполнениях, в силу своей простоты не имеет принципиальной новизны, но достаточно эффективно работает с разными типами датчиков и в различных условиях эксплуатации.

В качестве главного элемента устройства защиты от пожара в данном случае использован маломощный транзистор VТ1, который является очень чувствительным датчиком температуры. Работает термодатчик по принципу увеличения обратного тока эмиттера при повышении температуры окружающей среды. Датчиками температуры могут служить полупроводниковые диоды и термосопротивления.

В рассматриваемом сторожевом устройстве в качестве термодатчика выбран транзистор типа П416, устойчивая работа которого обеспечивается при температуре от —25 до 125 °С. Транзистор устанавливается снаружи корпуса сторожевого устройства выводами внутрь корпуса и на дюралюминиевой пластине, которая имеет размеры не менее 45х45 мм и толщину до 3 мм. Однако может быть применена и другая конструкция установки и крепления этого транзистора, но во всех случаях термодатчик должен устанавливаться в наиболее пожароопасном месте, а корпус транзистора должен быть всегда открыт.

Изменение тока транзистора VT1 контролируется электронной схемой защиты, в которой предусмотрен разрыв цепи питания сторожевого устройства от сети переменного тока при достижении установленного порогового значения тока транзисторного датчика.

Напряжение переменного тока после замыкания контактов переключателя S1 поступает через цепочку гасящего конденсатора С1 на выпрямитель, собранный на полупроводниковых диодах VD1 и VD2 и далее на сдвоенный стабилизатор напряжения параметрического типа, выполненный на стабилитронах VD4 и VD3, резисторе R1 и конденсаторе С2. Выбранный метод электропитания защитного устройства обеспечивает его устойчивую и надежную работу при минимальном количестве использованных элементов. Подстроечный резистор R3 служит для установления температурного режима срабатывания защиты, который может изменяться в очень широких пределах.

Работает система охраны следующим образом. В тот момент, когда температура окружающей среды и термодатчика достигнет установленного максимума, ток транзистора будет равен пороговому значению. Этот ток при ведет к открыванию транзистора VT2, находящегося в инверсном включении, и через диод VD5 он откроет тиристор VS1. А это в свою очередь приведет к тому, что

обе линии питающей сети переменного тока будут замкнуты между собой через цепочку: предохранитель F2, гасящий десятиваттный резистор R6 сопротивлением 100м и открытый тиристор VS1. Естественно, в этом случае предохранитель F2 мгновенно перегорает и отключает всю систему от сети переменного тока. Заметим, что термодатчик включен в цепь базы управляющего транзистора VT2, а в переход база — эмиттер включен резистор R4, позволяющий регулировать интервал температуры срабатывания устройства. При включении электропитания и подачи напряжения на элементы схемы загорается индикаторная неоновая лампа H1.

Независимо от работы защитного устройства после включения электропитания начинает действовать счетно-решающий блок. Он выполняет одну из функций сторожевого устройства и собран на транзисторах, оптроне, трех ИМС и других ППП. Сначала переменный ток питающей сети поступает на выпрямитель, собранный на четырех диодах по однофазной двухполупериодной мостовой схеме VD6—VD9, а затем сглаживается параметрическим стабилизатором, выполненным на стабилитроне VD10, последовательно с которым включены резисторы R7 и R8. Емкостный фильтр, сглаживающий пульсации постоянного тока, собран на электролитическом конденсаторе СЗ. На выходе стабилизатора действует постоянное стабилизированное напряжение 9 В.

Принцип действия счетно-решающего устройства состоит в следующем. Сначала, в подготовительный период, устанавливается произвольный шифр, состоящий из 9 знаков, расположенных последовательно в произвольном порядке и введенных в память счетно-решающего устройства. На заключительном этапе на дешифраторе, состоящем из двух переключателей S2 и S3, последовательно набираются эти 9 знаков, расположенных в том же порядке. Если весь набор произведен правильно, то после набора последнего знака дается команда на срабатывание ИМ, работающего на постоянном токе. После последнего правильно набранного знака срабатывает тиристор VS1, управляемый оптроном DU1.

В составе счетно-решающего устройства можно выделить в качестве основных самостоятельных функциональных узлов такие, как счетчик-дешифратор, собранный на ИМС DA1; триггеры на ИМС DA2 (выводы 1, 3,4, 5 и 6), ИМС DA3 (выводы 3, 4, 5, 6), ИМС DA3 (выводы 1,2, 8, 9); инвертор; ключевой транзистор VT3; узел задержки времени срабатывания при наборе неправильного знака шифра; узел кодирования и расшифровки кода на двух переключателях S2 и S3 с переключающими группами контактов, не фиксируемые в нажатом положении. девятиразрядный узел кодирования комбинаций цифр. В качестве пояснения к описанию работы системы элементы принципиальной схемы имеют следующие дополнительные обозначения: часть микросхемы DA1 с выводами 3, 4, 5 и б является триггером DAI.1; микросхема DA3 выполняет функцию счетчика-дешифратора; часть микросхемы DA2 с выводами 1, 3—6 является вторым триггером; VT1 — ключевой транзистор; электрическая цепь, состоящая из С1, R5, R6, VD1 и части микросхемы DA1

(DA1.3), является узлом задержки времени.

Набор первоначального шифра сторожевого устройства производится на шифровальной плате, имеющей два ряда контактов, расположенных параллельно друг другу. Один ряд контактов соединен с соответствующими выходами счетчика-дешифратора, а второй ряд — друг с другом и с дешифратором.

Конструктивно этот узел устройства целесообразно разместить на лицевой плате, а в качестве контактов использовать малогабаритные приборные зажимы, рассчитанные на одно соединение, например типа КМЗ-1. Это дает возможность устанавливать любой код в любое время без перепайки контактных групп. На принципиальной схеме (рис. 3.13) контакты платы кодирования условно обозначены цифрами от 1 до 9 и имеют вид А1.1, А1.2...А1.9 и Б1, Б2...Б9. Для получения нужного кода необходимо установить перемычки между параллельно расположенными контактами отрезками монтажного провода в изоляции, имеющей высокое омическое сопротивление. Можно соединять между собой только контакты А1.1 с B1.1; A1.2 с B1.2; A1.3 с B1.3; A1.4 с B1.4; А1.5 c В1.5; В1.6 с А1.6; А1.7 с В1.7; А1.8 с B1.8; A1.9 с В1.9. При этом замкнутые между собой перемычки можно обозначить любой одной цифрой или буквой или математическим знаком.

Если замкнуты все имеющиеся 18 контактов параллельно между собой, то будет составлен, например, код, состоящий из одних и тех же цифр, букв или знаков (1, 1, 1, 1, 1, 1, 1, 1, 1 или А, А, А, А, А, А, А, А, А или +, +, +, +, +, +, +, +, +) Для упрощения схемы

шифрования рекомендуется принять за обозначения незамкнутых контактов цифру 1, а замкнутых — цифру 2. Тогда показанный на принципиальной схеме шифр будет иметь следующий вид: 1, 2, 2, 1, 2, 1, 2, 2, 2.

Для того чтобы набрать этот номер для открывания замка, в устройстве имеются две кнопки S2 и S3. Кнопка S2 при замыкании ее контактов дает команду, соответствующую замкнутым контактам шифровального поля, а конца S3 при замыкании ее контактов — незамкнутым. В этом случае целесообразно на лицевой плате у кнопки

S2 выгравировать цифру 2, а у кнопки переключателя S3 — цифру 1.

Для набора установленного шифра необходимо последовательно нажать кнопки S2 и S3 в следующем порядке:

S3, S2, S2, S3, S2, S3, S2, S2, S2. В этом случае дешифрованное девятое состояние счетчика послужит сигналом включения ИМ. Необходимо запомнить, что наличие перемычки соответствует цифре 2, а ее отсутствие — цифре 1.

При длительной эксплуатации охранного устройства могут возникнуть случаи сбоя при наборе знака, например двойное нажатие от дребезга. Чтобы этого избежать, в схему включен узел защиты, собранный на двух триггерах ИМС ДАЗ (выводы 3—6 и 1, 2, 8, 9), который срабатывает от первого замыкания любых контактов переключателей S2 и S3 и абсолютно не реагирует на остальные замыкания от дребезга.

Основным узлом устройства остается счетчик-дешифратор, собранный на ИМС DA1 и ведущий счет импульсов вводимого шифра от переключателей S2, S3. Сдвоенный триггер, выполненный на ИМС DA2, обеспечивает защиту счетчика от неправильного набора даже одного знака шифра. Если при наборе произошел сбой и была нажата не та кнопка S2 или S3, то сдвоенный триггер не позволяет дальнейший счет. Кроме этого, в сторожевом устройстве собран узел второй самозащиты при неправильном наборе знака шифра, он обеспечивает задержку времени, по истечении которой можно выполнить повторную попытку набора шифра. Время задержки определяется типом диода VD3, значениями сопротивлений резисторов R19 и R20, значением емкости конденсатора С5 и инвертором ИМС DA3. Величину задержки времени можно регулировать в широких пределах — от 2 до 20 с. Это устройство практически запрещает набирать следующий знак до истечения времени задержки. Если набор в это время все же будет выполнен, и даже правильно, результат будет отрицательным, счетчик импульсов не пропустит и ИМ ¦не сработает.

Импульс (сигнал), посланный любой кнопкой S2 или S3, переключает узел дребезга на передачу сигнала на вход датчика счетчика-дешифратора DA1. Если набор знака осуществлен правильно, то на прямом выходе триггера ИМС DA2 (вывод 1) действует низкий уровень логического нуля, разрешающий работу счетчика ИМС DA1 до полного набора шифра.

Если один из набираемых знаков шифра не совпал с установленным на шифровальной плате в .любом разряде счетчика, то на выходе триггера ИМС DA2 (выводы 1, 3—6) появляется высокий уровень логической единицы, который запрещает по существу дальнейший счет. Эта защита будет работать до тех пор, пока устройство не вернется в исходное состояние. Однако, если в это время продолжать нажимать на кнопки S2 или S3, то каждое нажатие будет увеличивать время задержки работы счетчика на величину, которая определяется времязадающей цепочкой R20, С5. После прекращения замыкания контактов переключателей S2 или S3 и по прошествии полученной задержки времени на выходе инвертора ИМС DA3 (выводы 10—13} появляется высокий уровень логической единицы, переключающий триггер ИМС DA2 (выводы 1, 3—6) и счетчик ИМС DA1 в состояние логического нуля, то есть в начальное положение.

Двойная самозащита сторожевого устройства (большое количество возможных сочетаний кодовых знаков в девятиразрядном шифре, невозможность включения ИМ при неправильном наборе и задержка времени срабатывания сторожевого устройства) при попытках подобрать шифр простым перебором знаков обеспечивает ему высокую надежность в работе и отвечает требованиям техники безопасности и охраны имущества.

Если все знаки установленного шифра набраны правильно, то на последнем выходе счетчика ИМС DA1 (вывод 11) появляется высокий уровень логической единицы, который открывает транзистор VT3, что приводит к включению оптрона DU1, а вслед за ним тиристора VS2, включающего электропитание ИМ. В качестве исполнительного устройства в данном случае рекомендуется использовать электромагнит переменного тока промышленного или самодельного изготовления.

Следует заметить, что после правильного набора всех знаков шифра дверь можно открывать только после характерного щелчка механического замка. По истечении времени задержки, определенного электрической цепочкой R.20, C5, сторожевое устройство возвратится в исходное состояние.

При изготовлении электронного сторожевого устройства использованы следующие комплектующие ЭРИ и ЭРЭ: транзисторы VT1 типа П416, VT2 — КТ315Б, VT3 — КТ315Г; оптрон DU1 типа АОУ103Б; выпрямительные диоды VD1 типа Д226Б, VD2 — Д226Б, VD5 — Д226Б, VD6 -VD9 типа КД202Р, VD11 — КД105Б, VD13 -VD21 - КД552A,VD22 — КД522А;

стабилитроны VD3 типа Д814Д, VD4 - Д814А, VD10 — Д814В;

конденсаторы С1 типа К73-17-630В-1 мкФ (два параллельно включенных конденсатора по 0,47 мкФ), С2 — К50-6-25В-100 мкФ, СЗ — К50-6-16В-100 мкФ, С4 — К42У-2-160В-0.1 мкФ, C5 — К50-6-25В-1.5 мкФ; резисторы R1 типа МЛТ-0,25-100 Ом, R2 — МЛТ-0,25-27 кОм, R3 — СПЗ-4Ма-0,25Вт-47 кОм, R4 — МЛТ-0,25-62 кОм, R5 — МЛТ-2-330 кОм, R6 — С5-35В-10Вт-10 Ом (ПЭВ-10Вт), R7 — МЛТ-2-20 кОм, R8 — МЛТ-2-20 кОм, R9 — МЛТ-0,5-2,4 кОм, R10 — МЛТ-0,25-2,2 кОм, R11 — МЛТ-0,25-470 Ом, R12 — МЛТ-0,125-470 Ом, R13 — МЛТ-0,125-100 кОм, R14 — МЛТ-0,25-10 кОм, R15 — МЛТ-0,25-27 кОм, R16 — МЛТ-0,25-1 кОм, R17 — МЛТ-0,25-27 кОм, R18—МЛТ-0,5-82 кОм, R19 — МЛТ-0,125-27 кОм, R20 — МЛТ-0,125-4,7 кОм; электрические соединители X1 типа «вилка», А1.1—А1.9 и В1—В9 типа КМЗ-1 (разъемные зажимные контакты на одно соединение любого типа); предохранители F1, F2 типа ПМ1-0,25А, F3, F4 — ПМ1-0.15 А плавкие; ИМС DA1 типа К176ИЕ8, DA2 — К176ТМ2, D3 — К176ЛА7; тиристоры VS1 типа КУ202К, VS2— КУ202Н; индикаторная лампа H1 типа ТН-02-2; светодиод VD12 типа АЛ307А; электрические соединители X1 типа «вилка», А1, В1 — КМЗ-1 приборные однополюсные; переключатели S1 типа П2К или П1Т-1-1, S2, S3 — КМ1-1.

При изготовлении сторожевого устройства можно применить другие ЭРИ и ЭРЭ, предварительно проверенные на соответствие требованиям ТУ и КД. Резисторы типа МЛТ можно заменить на резисторы типов ОМЛТ, МТ, С1-4, УЛИ, БЛП, С2-8, ВСа; конденсаторы типа К73-17 — на К10У-5, К73-15, К78-2, конденсаторы типа К50-6 — на К50-3, К50-12, К50-16, К50-20, можно применить конденсаторы типов К53-4А, К42У-2, МБМ, МБГ; электромагнит постоянного тока Y1 типа ЭМ2-220-1 можно заменить на самодельный электромагнит, переделанный с промышленного типа МИС1100Е; транзистор типа П416 — на ГТ308Б, транзистор типа КТ315Б — на КТ312А, КТ312Б;

выпрямительные диоды типа Д226Б — на любые кремниеные диоды с допустимым обратным напряжением, не менее 100...500 В и прямым током не менее 200 мА; ИМС типа К176ИЕ8 можно заменить двумя ИМС типов К176ИЕ2 и К176ИД1.

Сторожевое устройство собрано в прямоугольном пластмассовом корпусе. Все элементы устройства размещены на печатной плате, изготовленной из одностороннего фольгированного стеклотекстолита толщиной не менее 1,5 мм. Проводники печатной платы могут быть выполнены либо традиционным методом травления, либо их вырезают специальным резаком. Габаритные размеры корпуса устройства не превышают 120Х95Х45 мм. На боковых поверхностях и крышке корпуса размещаются элементы управления, кнопки дешифратора, индикаторные лампы и шифровальное поле в виде двух планок с КМЗ-1.

На крышке и днище корпуса необходимо предусмотреть вентиляционные отверстия, которые располагаются над тепловыделяющими элементами. После изготовления корпус сторожевого устройства необходимо покрыть нитрокраской, цвет которой должен соответствовать интерьеру помещения, так как устройство устанавливается, как правило, рядом с входной дверью.

Монтаж, сборка и особенно подключение и регулировка сторожевого устройства должны осуществляться при обязательном соблюдении правил электробезопасности, так как большинство электрических цепей устройства находятся под высоким напряжением переменного тока питающей сети 220 В, которое опасно для жизни. Это обстоятельство необходимо учитывать при установке сторожевого устройства на место и при ремонте. В схеме отсутствует сетевой понижающий трансформатор питания, а гальваническая развязка осуществляется только оптроном DU1 по низковольтным цепям.

В дополнение к сказанному об установке термодатчика следует заметить, что выбор места его крепления зависит не только от формы охраняемого объекта, но и от конструкции приспособления, к которому крепится транзистор VT1. Можно установить термодатчик в герметичной полиэтиленовой упаковке, что позволит произвести регулировку порога срабатывания охранного устройства, погружая его в горячую воду определенной температуры.

Важным конструктивным элементом системы является ИМ и в данном частном случае стопорное устройство механического замка. Эта система должна позволять хозяину дома открывать охраняемое помещение в случае, когда стопор освобождает механизм замка под воздействием счетно-решающего устройства, в случае, когда есть и когда нет электропитания от сети переменного тока. Такие конструкции не являются новинкой, широко известны и применяются в разных вариантах в изделиях домашних мастеров.

При монтаже комплектующих элементов, и особенно ИМС, ППП, транзисторов, необходимо строго соблюдать правила сборки, технологические приемы и операции, которые обеспечат надежные контактные соединения с минимальными переходными сопротивлениями и качественную эксплуатацию электронного сторожевого устройства. Пайку всех элементов следует осуществлять припоем марки ПОС-40 или ПОС-60 только низковольтным паяльником мощностью не более 25 В при ограниченном времени нагрева контактов, которое не должно превышать 2 с. И обязательно при пайке каждого вывода ППП или ИМС в качестве теплоотвода надо использовать металлический пинцет.

Весь наружный монтаж электрических соединителей производите кабелем, а не монтажным проводом. Кабель должен иметь двойную изоляцию, а ее сопротивление постоянному току должно быть не менее 200 МОм. Печатную плату и мощные транзисторы рекомендуется установить на дюралюминиевом шасси.

Можно в качестве шифра в сторожевом устройстве принять обычно используемый во всех кодовых замках цифровой код от 1 до 9. Тогда несколько усложняется процесс расшифровки, так как изменить номера переключателей S2 и S3 на новые не представляется возможным из-за того, что они не отвечают на вопрос «да — нет».

Регулировка и настройка сторожевого устройства не требует сложных ИП. В данном случае достаточно иметь простой авометр с автономным питанием. Налаживание устройства состоит в подборе сопротивления резисторов и измерении действующих напряжений в контрольных точках и на выходе выпрямительного устройства. Необходимо следить за правильностью установки постоянного напряжения 9 В.

Защитное устройство требует подбора сопротивления резистора R4, и, как было указано ранее, необходимо задать температурные пределы срабатывания защиты. Устройство должно срабатывать при среднем положении движка резистора R3, так как при заданной температуре должен перегорать предохранитель F2.

Порядок данной регулировки следующий.

1. Сначала термодатчик (транзистор VT1) герметически запаивают в полиэтиленовую пленку так, чтобы можно было погружать его в горячую воду, имеющую определенную температуру.

2. Затем обычным термометром измеряют температуру окружающего воздуха в охраняемом помещении.

3. Плавкий предохранитель F2 заменяют лампой накаливания мощностью 150 Вт, рассчитанной на подключение к промышленной сети.

4. Термодатчик помещают в горячую воду с температурой на 5... 15 °С выше той, при которой должна сработать защита, например с температурой 85 °С.

5. Резисторами R3 и R4 через 10 мин после нагревания термодатчика устанавливают порог срабатывания защитного устройства, который определяется моментом загорания лампы накаливания 150 Вт.

6. После этого лампа отключается и вместо нее вновь ставится предохранитель F2.

На следующем этапе регулировки подбираются сопротивления резисторов, включенных в цепь дешифратора R16—R18 (27, 27 и 82 кОм). Сопротивления этих резисторов можно менять в широких пределах.. Если кнопки управления дешифратором S2 и S3 расположены на значительном расстоянии от электронного блока, то рекомендуется монтажные соединения выполнять экранированным проводом.

Основные электрические параметры и технические характеристики универсального электронного сторожевого устройства системы «Сириус»

Номинальное напряжение питающей сети

переменного тока, В..................... 220

Номинальная частота питающей сети

переменного тока, Гц.................... 50

Пределы изменения напряжения питающей сети,

при которых сохраняется работоспособность

устройства, В......................... 180... 235

Пределы изменения частоты питающей сети

переменного тока, Гц................... 49, 5... 50, 5

Коэффициент нелинейных искажений питающей сети

переменного тока, %, не более............. 12

Номинальное напряжение питания автономного

источника постоянного тока, В............. 9

Пределы изменения напряжения постоянного тока

автономного источника, В................ 8... 12

Коэффициент стабилизации выпрямленного

напряжения постоянного тока, не менее...... 80

Амплитуда пульсации выпрямленного напряжения

постоянного тока, мВ, не более............ 8

Пределы изменения температуры окружающей среды,

при которых срабатывает

защитное устройство, °С................. 50... 125

Количество охраняемых объектов при использовании

шифр-замка, шт...................... 1

Количество объектов, охраняемых температурными

датчиками, шт....................... 1... 15

Количество элементов типа 373, входящих

в автономный источник электропитания, шт.... 6

Вероятность подбора шифра сторожевого устройства

при незнании кода, не более.............. 0, 1^-4

Количество возможных комбинаций

при установлении шифра, шт .............. Зх105

Количество разрядов кодовой комбинации, шт . . . . 9

Вероятность безотказной работы устройства

при риске заказчика в=0,95, не менее ....... 0,98

Срок службы, ч, не менее ................. 5000

Включение датчиков температуры ............ параллельное

Сопротивление шлейфа, кОм, не более ......... 5

Задержка времени срабатывания счетчика

после неправильного набора очередного

шифра, с ........................... 1...20

Ток, потребляемый устройством в режиме

холостого хода, мА, не более .............. 6

Мощность, потребляемая устройством при работе

счетчика и при срабатывании ИМ, Вт,

не более ........................... 50

Мощность электромагнита, Вт, не более ........ 30

Сопротивление изоляции токоведущих частей

устройства, МОм, не менее ............... 10

Помехозащищенность устройства при воздействии

внешнего электромагнитного поля, дБ,

не менее ........................... 100

Условия эксплуатации:

температура окружающей среды, °С ....... —20...+40

относительная влажность воздуха при температуре 22 °С, %, не более ................... 90±3

атмосферное давление воздуха, мм рт. ст. ..... 200...900

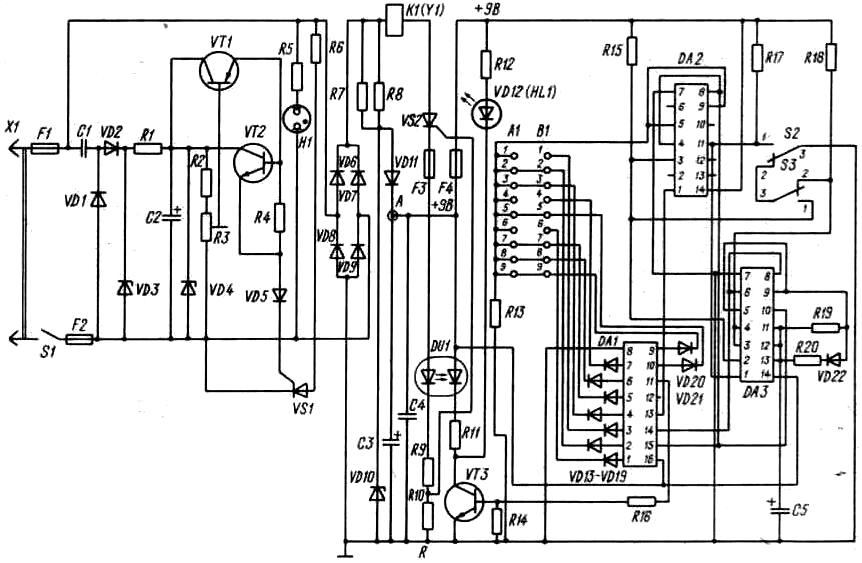

Рис. 3.13. Принципиальная схема универсального электронного сторожевого устройства системы «Сириус».
