ДИАГРАММЫ НАПРАВЛЕННОСТИ СИНФАЗНЫХ РЕШЕТОК




Диаграмма направленности синфазной антенной решетки определяется диаграммой направленности самих антенн, входящих в решетку, и, кроме того, параметрами решетки. Если решетка сформирована в вертикальном направлении, то есть построена в два или несколько этажей, сужается диаграмма направленности в вертикальной плоскости. Если же решетка сформирована в горизонтальном направлении, сужается диаграмма направленности в горизонтальной плоскости. Наконец, большое значение имеет расстояние между антеннами в решетке.

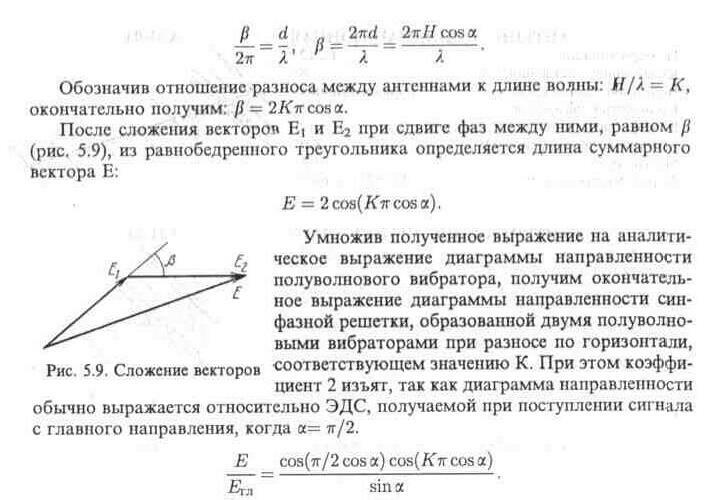

Рассмотрим формирование диаграммы направленности решетки, состоящей из двух полуволновых вибраторов, расположенных рядом, на расстоянии Н между ними (рис. 5. 8). Если сигнал приходит с направления, перпендикулярного плоскости, в которой лежат антенны, фазы наведенных в антеннах ЭДС одинаковы и мощности принятых сигналов арифметически складываются. Если же сигнал поступает под углом я, отличающимся от 90°, как показано на рисунке, сигнал к антенне 2 поступает позже, чем к антенне 1 благодаря тому, что появляется разность хода d=Hcosa. Запаздывание сигнала, приходящего к антенне 2, приводит к сдвигу фазы ЭДС, наведенной в антенне 2 по отношению к ЭДС, наведенной в антенне 1. Этот угол сдвига фазы (в) так относится к полному углу 2*3.14, как разность хода d относится к длине волны:


На рис. 5.10 приведена диаграмма направленности указанной синфазной решетки в одной горизонтальной полуплоскости (диаграмма во второй полуплоскости аналогична) для пяти разных значений К. Видно, что при разносе между антеннами, равном половине длины волны (К =0,5) диаграмма имеет один лепесток с шириной по уровню 0,7 (уровень половинной мощности) немного меньше 50°. Для сравнения можно указать, что ширина диаграммы направленности одиночного полуволнового вибратора на том же уровне составляет чуть больше 100°. Это означает значительное увеличение коэффициента усиления антенной решетки по сравнению с одиночной антенной. Улучшается также пространственная избирательность антенны. При поступлении помехи под углом а=45° наведенная ЭДС в решетке составляет 0, 28 от максимума, а в одиночном полуволновом вибраторе 0, 63. Таким образом, по напряжению помеха ослабляется в 2, 25 раз, а по мощности - в 5 раз, то есть на 7 дБ.

Диаграмма показывает, что при разносе между антеннами, превышающем половину длины волны, появляются боковые лепестки. Если разнос равен 0, 75 длины волны, диаграмма содержит два боковых лепестка с уровнем 0, 19 от максимума. С дальнейшим увеличением разноса растет и уровень боковых лепестков, достигая 0, 7 при К=1,5. Если же разнос превышает 1,5 длины волны, вместо двух диаграмма приобретает четыре боковых лепестка. Так, при К = 2 два лепестка имеют уровень 0, 29 (а =27°) и два других - 0, 83 (а =61°). Боковые лепестки большого уровня крайне вредны, так как сильно ухудшают пространственную избирательность антенны не только к индустриальным помехам, но и к отраженным сигналам, что может привести к повторам на экране телевизора. Правда, при этом главный лепесток получается очень

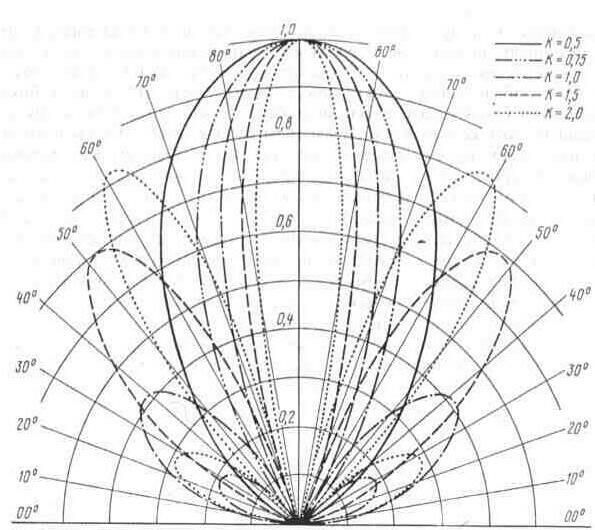

Рис. 5. 10 Диаграммы направленности синфазной решетки

узким: его ширина на уровне 0, 7 не превышает 15°. Однако интенсивные боковые лепестки сводят это достоинство на нет. Поэтому рекомендуется выбирать разнос между антеннами в пределах от 0, 5 до 0, 75 длины полны принимаемого канала. В крайнем случае, если нужен особенно большой коэффициент усиления решетки, можно увеличить разнос до длины волны, что приведет к сужению главного лепестка диаграммы направленности до 28°. Небесполезно напомнить: чем уже диаграмма направленности антенны, тем больше ее коэффициент усиления. Увеличивать разнос между антеннами сверх значения, равного длине волны, не рекомендуется.

Приведенные диаграммы направленности были рассчитаны для синфазной решетки, собранной из двух полуволновых вибраторов, как простейшей антенны, для которой и аналитическое выражение диаграммы является наиболее простым. Однако основные свойства диаграмм направленности остаются такими же и для синфазных решеток из более сложных узкополосных антенн, рассчитанных на прием одного определенного частотного канала. Если же узкополосная антенна способна принимать несколько соседних по частоте каналов, как, например, в диапазоне дециметровых волн, необходимо предусмотреть, чтобы для самого высокочастотного канала разнос между антеннами не превышал длины волны.

Весьма характерно, что на всех приведенных диаграммах направленности, независимо от значения разноса между антеннами (при любом значении К), отсутствует прием с боковых направлений (а=0). Это объясняется тем, что

теоретически у полуволновых вибраторов (как и у большинства других телевизионных антенн) прием с боковых направлений отсутствует. Тем не менее на практике из-за того, что невозможно абсолютно точно изготовить антенну, слабый прием сбоку может иметь место. И, если в боковом направлении близко расположен мощный телевизионный передатчик, работающий на том же или на соседнем частотном канале, он может создавать заметную помеху приему основного сигнала. Такая помеха может выражаться в сбоях синхронизации или в накладке на основное изображение слабой посторонней картинки, перемещающейся в горизонтальном или вертикальном направлении. Для резкого ослабления такой помехи целесообразно использовать вместо одной антенны синфазную решетку из двух таких же антенн, расположенных рядом на расстоянии, равном половине длины волны того частотного канала, на котором работает передатчик, создающий помеху. В связи с тем, что помехи приходят к антеннам решетки не одновременно, а со сдвигом во времени на половину периода, их фазы сдвинуты на 180°. Если антенны совершенно одинаковы, такой сдвиг приводит при сложении к взаимному уничтожению принятых антеннами помех. К обеим антеннам с помощью симметрирующе-согласующих устройств, предназначенных для данного типа антенн, подключаются линии одинаковой длины из 75-омного коаксиального кабеля, а соединение линий с фидером осуществляется с помощью четвертьволнового трансформатора из отрезка 50-омного кабеля, как показано на рис. 5. 4, длина которого Т соответствует четверти длины волны в кабеле для основного канала. Кроме ослабления помехи, такая решетка обеспечит увеличение уровня полезного сигнала примерно па 3 дБ за счет увеличения коэффициента усиления и ослабит прием отраженных сигналов за счет сужения диаграммы направленности антенной решетки по сравнению с шириной диаграммы одной, ранее использованной антенны.

Создание такой двухрядной синфазной решетки с расстоянием между рядами, равным половине длины волны, может быть связано с трудностями при использовании антенн типа "Волновой канал". Дело в том, что длина рефлектора у этих антенн превышает половину длины волны, и необходимый разнос между антеннами оказывается неосуществимым. Поэтому такую решетку можно собирать только из антенн, максимальный горизонтальный размер которых меньше половины длины волны. В качестве примера на рис. 5. 11 показана синфазная двухрядная решетка из двухэлементных рамочных антенн. Все размеры этой решетки можно взять из таблицы 4. 5. Такую же решетку можно собрать из трехэлементных рамочных антенн с размерами согласно таблице 4. 6 для метрового диапазона или таблице 3. 2 для дециметрового диапазона. Однако для дециметровой решетки расстояние между антеннами берется равным половине длины волны канала изображения (таблица 1. 2) мешающего телевизионного передатчика.

Широкое распространение получили синфазные решетки, содержащие два или более этажа. Поэтому важно знать, как влияет разнос между этажами на форму диаграммы направленности в вертикальной плоскости. В условиях дальнего приема на равнинной местности необходимо, чтобы антенна лучше всего принимала сигнал с линии горизонта - при угле места, равном нулю. Независимо от количества этажей решетки и разноса между этажами при угле места, равном нулю, диаграмма направленности имеет максимум. Однако в условиях холмистой или горной местности, а также при сверхдальнем приеме

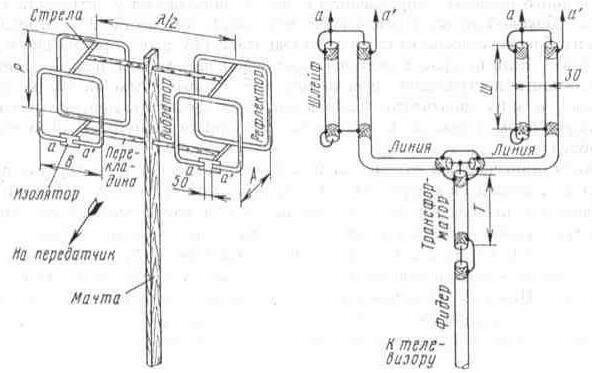

Рис. 5. 11 Двухрядная фазированная решетка

(при использовании отражении от ионосферы) сигнал может поступать и под другими углами места. Если (как и для диаграммы направленности в горизонтальной плоскости) провести анализ формы диаграммы двухэтажной решетки из двух полуволновых вибраторов, в этих условиях оптимальным оказывается разнос между этажами, равный половине длины волны принимаемого частотного канала. Диаграмма направленности такой двухэтажной решетки содержит один лепесток с нулевым приемом из зенита (угол места 90°), а уровень половинной мощности соответствует углу места 30°. Достаточно широкая диаграмма направленности при этом благоприятствует приему сигнала с направлений под углами относительно линии горизонта. Когда же требуется обеспечить дальний прием за счет увеличения коэффициента усиления антенной решетки, есть смысл увеличить разнос между этажами. При разносе в 3/4 длины волны в диаграмме появляется боковой лепесток под углом места 90° и сужается главный лепесток - угол места половинной мощности около 20°, а нулевой прием соответствует углу места 42°. Еще более узкий главный лепесток диаграммы направленности можно получить при разносе между этажами, равном длине волны. В этом случае также образуется боковой лепесток, направленный в зенит, угол места, соответствующий половинной мощности составляет 14, 5°, а нулевого приема

- 30°. Наконец, допустимо увеличить разнос до полутора длин волн. При этом боковой лепесток имеет максимум под углом места около 42°, половинная мощность главного лепестка соответствует углу места 9, 6°, а нулевого приема

- 20°. Увеличивать разнос сверх этого значения не следует, так как появляются два боковых лепестка. Так, при разносе между этажами в 2, 5 длины волны главный лепесток, направленный на линию горизонта (угол места равен нулю) оказывается очень узким: половинной мощности главного лепестка диаграммы соответствует угол места, равный всего 5, 7°, но диаграмма направленности решетки в этом случае оказывается изрезана боковыми лепестками. Ближний к главному боковой лепесток имеет максимум под углом места 23, 6° и отделен

от главного лепестка направлением пулевого приема под углом места 11, 5°. Второй боковой лепесток имеет максимум под углом места 53° и отделен от первого бокового лепестка вторым направлением пулевого приема под углом места 37°. Если на трассе имеются даже небольшие холмы, нельзя Отрицать возможность поступления сигнала под небольшим углом места, который попадет в зону диаграммы направленности, соответствующую пулевому приему. В этом случае сигнал не сможет быть принят или будет значительно ослаблен.

Хотя приведенный анализ диаграмм направленности в вертикальной плоскости относился к двухэтажной антенной решетке из двух полуволновых вибраторов, такой же характер должны иметь диаграммы решеток, собранных из более сложных антенн, например, из антенн типа "Волновой канал" или из рамочных антенн. Разница будет лишь в значениях углов места, соответствующих половинной мощности, нулевому приему и максимумам боковых лепестков. Поэтому при выборе величины разноса между этажами синфазной решетки, собранной из самых разных (но одинаковых!) антенн, можно руководствоваться приведенными выше соображениями.
