ЛОГОПЕРИОДИЧЕСКИЕ АНТЕННЫ





Направленные свойства большинства антенн изменяются при изменении длины волны принимаемого сигнала. У узкополосных антенн резко падает коэффициент усиления, а у широкополосных его изменение носит монотонный характер. Один из типов антенн с неизменной формой диаграммы направленности в широком диапазоне частот - антенны с логарифмической периодичностью структуры ЛПА. Эти антенны отличаются широким диапазоном: отношение максимальной длины волны принимаемого сигнала к минимальной превосходит десять. Во всем диапазоне обеспечивается хорошее согласование антенны с фидером, а коэффициент усиления практически остается постоянным.

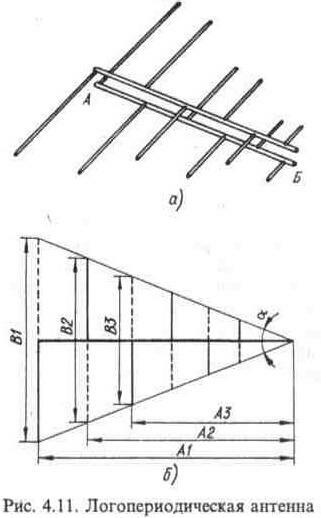

Внешний вид ЛПА показан на рис. 4.11,а. Она образована собирательной линией в виде двух труб, расположенных одна над другой, к которым крепятся плечи вибраторов поочередно через один. Схематически такая антенна показана на рис. 4.11,6. Сплошными линиями изображены плечи вибраторов, соединенные с верхней трубой собирательной линии, а штриховой линией - соединенные с нижней трубой. Рабочая полоса частот антенны со стороны наибольших длин волн зависит от размеров наиболее длинного вибратора В1, а со стороны наименьших длин волн - от размера, наиболее короткого вибратора. Вибраторы вписаны в равнобедренный треугольник с углом при вершине а и основанием, равным наибольшему вибратору. Для логарифмической структуры полотна антенны должно быть выполнено определенное соотношение между длинами соседних вибраторов, а также между расстояниями от них до вершины структуры. Это соотношение носит название периода структуры т:


Таким образом, размеры вибраторов и расстояния до них от вершины треугольника уменьшаются в геометрической прогрессии. Характеристики антенны определяются периодом структуры и углом при вершине описанного треугольника. Чем меньше угол а и чем больше период структуры т (который всегда остается меньше единицы), тем больше коэффициент усиления антенны и меньше уровень заднего и боковых лепестков диаграммы направленности. Однако при этом увеличивается число вибраторов структуры, растут габариты и масса антенны. Поэтому при выборе угла и периода структуры приходится принимать компромиссное решение. Наиболее часто угол а выбирают в пределах 30... 60°, а период структуры т -в пределах 0, 7... 0, 9.

Подключение фидера к ЛПА, показанной на рис. 4. 11, а, производится без специального симметрирующего и согласующего устройства следующим образом. Кабель с волновым сопротивлением 75 Ом вводится внутрь нижней трубы с конца А и выходит у конца Б. Здесь оплетка кабеля припаивается к концу нижней трубы, а центральная жила - концу верхней трубы. В зависимости от длины волны принимаемого сигнала в структуре антенны возбуждаются несколько вибраторов, размеры которых наиболее близки к половине длины волны сигнала. Поэтому ЛПА по принципу действия напоминает несколько антенн "Волновой канал", соединенных вместе, каждая из которых содержит вибратор, рефлектор и директор. На данной длине волны сигнала возбуждается только одна тройка вибраторов, а остальные настолько расстроены, что не оказывают влияния на работу антенны. Это приводит к тому, что коэффициент усиления ЛПА оказывается меньше, чем коэффициент усиления антенны "Волновой канал" с таким же числом элементов, но зато полоса пропускания получается значительно шире.

Как видно из приведенных конструкций антенн бегущей волны и логопериодических, для достижения широкополосности используется принцип взаимной расстройки элементов антенны подобно тому, как в широкополосных усилителях расширение полосы пропускания достигается взаимной расстройкой контуров. Как для усилителей, так и для антенн можно считать общим принципом постоянство для данной конструкции произведения коэффициента усиления на полосу пропускания. Чем шире полоса пропускания, тем меньше коэффициент усиления при данных габаритах антенны.

В радиолюбительской литературе проводилось много различных вариантов ЛПА. Здесь можно предложить конструкцию ЛПА, рассчитанной на работу в диапазоне 12-метровых каналов, размеры которой сведены в табл. 4. 8.

Таблица 4. 8 Размеры 12-канальной ЛПА, мм


В таблице приводится длина В каждого вибратора в соответствии с рис. 4. 11, 6, а также расстояние от данного вибратора до следующего - А. Собирательная линия образована двумя трубами диаметром 30 мм при расстоянии между осевыми линиями труб 45 мм. Антенна содержит 10 вибраторов (20 половинок), которые выполнены из трубок диаметром 8... 15 мм. Расчет антенны проведен, исходя из значении угла при вершине описанного треугольника а = 45° и периода структуры т = 0, 84. Расчетный коэффициент усиления антенны составляет 6 дБ, что соответствует увеличению напряжения сигнала на выходе этой антенны в 2 раза по сравнению с полуволновым вибратором. Коэффициент усиления практически не изменяется по диапазону. Длина труб собирательной линий составляет 2900 мм. Трубы немного выступают за точки установки самых коротких полувибраторов. Для обеспечения параллельности труб собирательной линии и их стяжки используют три пары брусков из оргстекла высотой 120 мм, шириной 50 мм и толщиной 25 мм, в которых делаются полуцилиндрические проточки глубиной 14 мм на расстоянии, соответствующем расстоянию между трубами. Каждая пара брусков стягивается винтами с гайками. Среднюю пару этих брусков устанавливают в центре тяжести антенны и крепят к мачте.

Антенна приведенной выше конструкции является плоской. Существуют также объемные конструкции логопериодических антенн, которые характеризуются тем, что трубы собирательной линии не параллельны, а разведены под некоторым углом. Вместо жестких вибраторов полотно антенны может быть выполнено из провода или антенного канатика. Описание конструкций двух таких антенн приводилось в журнале "Радио", 1960 г., № 8, а описание плоской упрощенной проволочной ЛПА - в журнале "Радио", 1963 г., № 5.

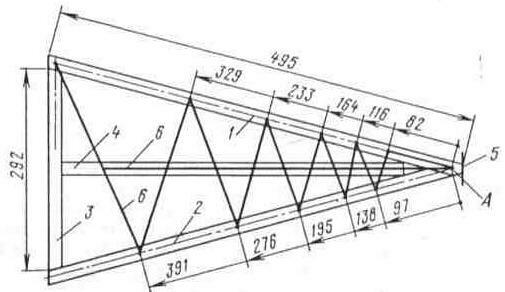

Но самая простая логопериодическая антенна может быть быстро выполнена из подручных материалов. Такая антенна показана на рис. 4. 12 и рассчитана на прием телевизионных передач дециметрового диапазона с 24-го по 51-й канал. Несущая конструкция треугольной формы собирается из деревянных брусков квадратного сечения 15х15 мм. Бруски скрепляются между собой треугольными фанерными косынками, прибитыми к брускам с одной стороны треугольника гвоздиками. С другой стороны в бруски 1 и 2 вбиваются гвоздики на расстояниях от точки А, указанных на рисунке. Полотно антенны образуют два куска медного провода 6 диаметром 1-1, 5 мм. Один кусок прямой формы прокладывается по бруску 4 до точки А, а второй, огибая гвоздики зигзагом, припаивается к прямому проводу в точке А и на пересечениях с ним. К вершине треугольника гвоздиками прибивается диск 5 из белой жести диаметром 40 мм с маленьким отверстием в центре. Антенна крепится к мачте из дерева или металла в центре тяжести, лежит в горизонтальной плоскости и вершиной треуголь-


Рис. 4. 12. Логопериодическая антенна ДМВ

ника направлена на передатчик. Полотно антенны располагается на верхней поверхности треугольника. Телевизионный кабель поднимается по мачте, подходит к середине бруска 3, подвязывается к бруску 4 по его нижней поверхности капроновой леской. В вершине треугольника оплетка кабеля припаивается к точке А, а центральная жила - к центру диска.

Антенну можно выполнить комнатной или наружной. В комнатном варианте вместо мачты применяется вертикальная стойка на тяжелой подставке. Антенну в комнате необходимо тщательно ориентировать и подобрать место установки, так как часто, сдвигая антенну, удается значительно улучшить изображение. На равнинной местности такая наружная антенна обеспечивает уверенный прием телепередач на расстоянии до 30 км от телецентра, хотя имеются сообщения телезрителей, принимающих этой антенной дециметровые программы Останкинского телецентра на расстоянии 80 км при хорошем качестве изображения.
