НЕПОСРЕДСТВЕННЫЙ ПРИЕМ СО СПУТНИКА




Для непосредственного приема населением телевизионных программ, транслируемым через ИСЗ, необходимо, чтобы излучаемый спутниковым ретранслятором сигнал полностью соответствовал параметрам сигнала, на который рассчитаны бытовые телевизионные приемники, т. е. диапазонам волн, способу модуляции сигналов изображения и звука, структуре гасящих и синхронизирующих импульсов и другим параметрам. Однако в метровом и дециметровом диапазонах, на которые рассчитаны бытовые телевизоры, осуществить многопрограммные передачи со спутников оказывается невозможно, так как для этого спутник должен быть оснащен антеннами слишком больших размеров, а мощность источников питания бортового ретранслятора должна значительно превышать достижимую. Поэтому понятие непосредственного приема телевидения (НТВ) в настоящее время принято условно, а бытовой телевизор помимо установки специальной антенны должен быть оснащен дополнительным приемным и преобразующим устройством принятого сигнала.

Исходя из такого, принятого в настоящее время, понятия НТВ к нему можно отнести системы "Экран-М" и "Москва". Однако система "Экран-М" является однопрограммной и в дециметровом диапазоне уже нет свободных каналов, которые широко используются в мире для наземного телевизионного вещания. Увеличение числа транслируемых программ системой "Москва" также невозможно, так как весь частотный диапазон 3, 6... 4, 2 ГГц, в котором работают спутники "Горизонт", занят спутниковыми системами телевидения и служебной связи других государств. По этим причинам для НТВ выбран диапазон частот 10, 7... 12, 75 ГГц со средней длиной волны 2, 5 см. Ширина этого диапазона составляет 2050 МГц и в нем может свободно разместиться очень большое число телевизионных каналов. Преимущество этого диапазона также состоит в том, что благодаря достаточно малой длине волны приемные земные антенны при сравнительно малых габаритах обладают большим коэффициентом усиления. В табл. 1. 3 показана зависимость коэффициента усиления параболической антенны, выраженного в децибелах (Кдб) и коэффициента усиления той же антенны (К) по напряжению от диаметра параболоида (D).

Таблица 1. 3 Зависимость коэффициента усиления антенны от диаметра


В настоящее время разными странами мира уже используется очень большое число геостационарных спутников с телевизионными ретрансляторами этого диапазона, которые предназначены для НТВ. Они сведены в табл. 1. 4, которая составлена по материалам, опубликованным в журнале "Радио" • Наиболее известны ИСЗ "Астра", расположенный под 19 вд и "Hot Bird" (Жар-Птипа) - 13 вд, которые транслируют большое число телевизионных программ с разной тематикой и на самых разных европейских и азиатских языках. Сюда относятся спортивные, развлекательные, семейные и информационные передачи, передачи для женщин и детей, видеоклипы и художественные фильмы. На некоторых каналах звуковое сопровождение является стереофоническим. Сигнал излучается с линейной поляризацией - горизонтальной или вертикальной для развязки между соседними каналами.

В таблице указаны названия спутников по международному реестру и их позиции на орбите (з. д. - западная долгота, в. д. - восточная долгота), наименование каналов, частота несущей, поляризация излучения (Г - горизонтальная, В - вертикальная, Л - левая круговая, П - правая круговая), система передачи видеосигнала, частота поднесущей звука в МГц с указанием: М -моно, С - стерео; основной язык звукового сопровождения.

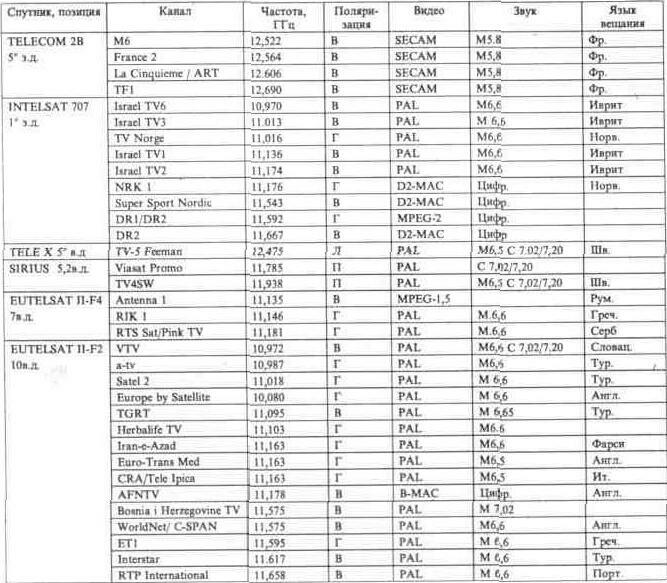

Таблица 1. 4 Позиции спутников на геостационарной орбите и каналы вещания

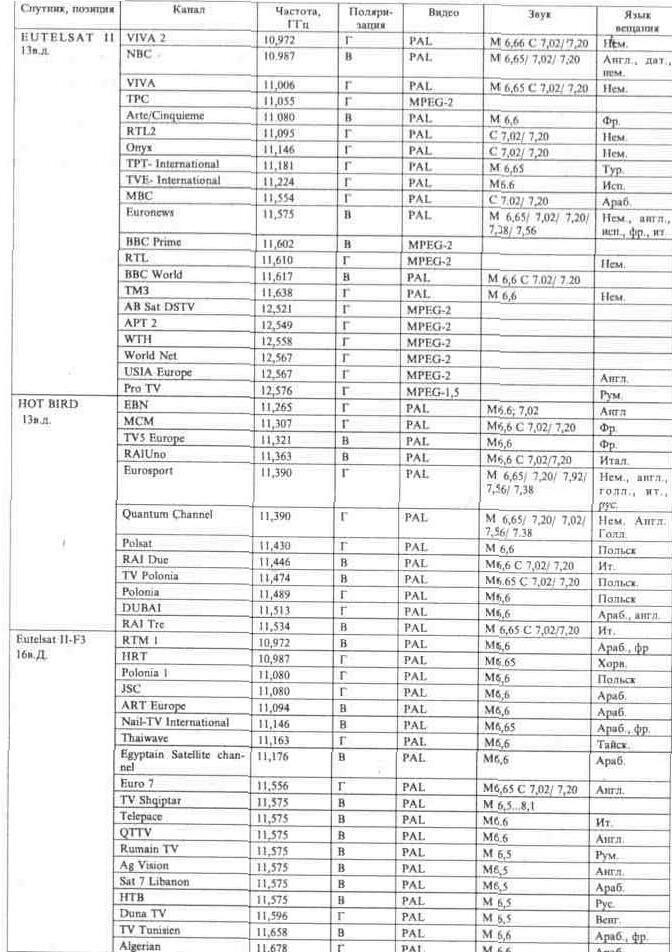

Таблица 1. 4

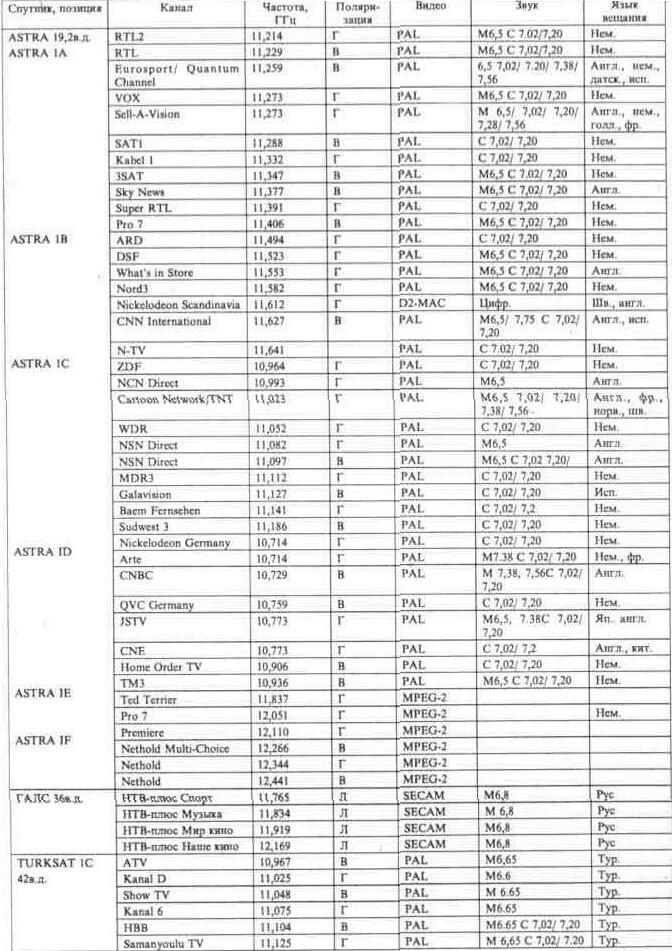

Таблица 1. 4

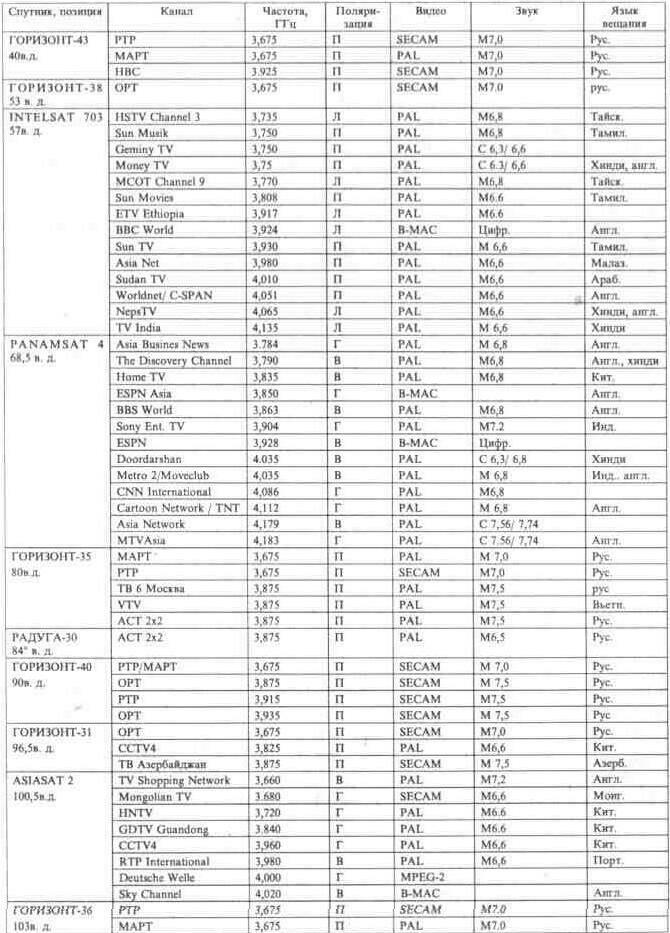

Таблица 1. 4

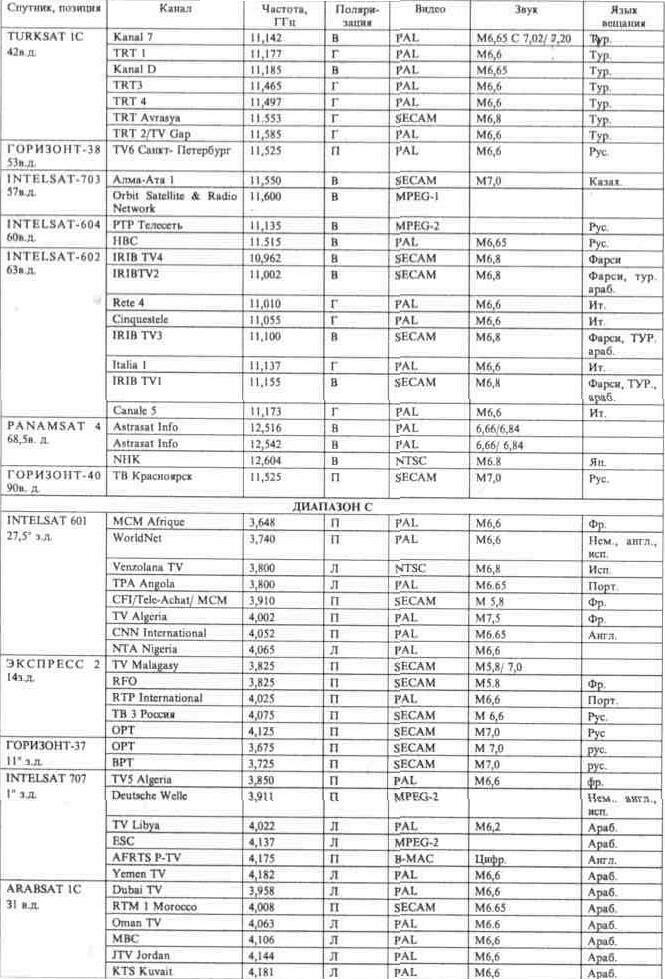

Таблица 1. 4


В январе 1994 года Россией был выведен на геостационарную орбиту ИСЗ "Галс-1", а в ноябре 1995 года - "Галс-2" с координатой 36 вд, с помощью которых вещательная компания "НТВ-Плюс" осуществляет ретрансляцию четырех тематических телевизионных программ: "Мир кино", ''Haше кино", "Спорт" и "Музыка". Передачи этих программ идут на русском языке с несущими частотами 11, 765, 11, 834, 11, 919 и 12, 169 ГГц. Программы содержат отечественные и зарубежные кинофильмы, прямые репортажи спортивных соревнований со всего мира, музыкальные передачи, а также кинофильмы специального "Ночного канала". В первое время передачи каналов "НТВ-Плюс" можно было принимать бесплатно, но с 1997 года их стали кодировать, что требует для приема вносить соответствующую абонементную плату. В 1999 году компания намечает запустить новый спутник "Галс-16Р", который будет транслировать 16 программ. На следующем этапе компания намечает внедрить передачу телевизионного сигнала в цифровой форме и увеличить число каналов до 24.

Типовая установка для непосредственного приема телевидения в диапазоне II... 12 ГГц содержит параболическую антенну диаметром от 0, 6 до 1, 8 м, облучатель, антенную головку и внутренний блок (тюнер). Облучатель обычно совмещен с поляризатором, позволяющим выбрать необходимую поляризацию сигнала, и антенной головкой (модуль СВЧ), которую обычно называют конвертером. Для переключения поляризатора с горизонтальной поляризации на вертикальную на него подается постоянное напряжение: либо 13, либо 18 В. Конвертер состоит из малошумящего широкополосного усилителя (МШУ), полосового фильтра для защиты от помех по зеркальному каналу и гетеродина со смесителем для преобразования частотного спектра сигнала в более низкую промежуточную частоту, а также предварительного усилителя промежуточной частоты (ПУПЧ). Для перекрытия всего высокочастотного диапазона он разбит на два поддиапазона 10, 7... 11, 8 и 11, 7... 12, 75 ГГц, а гетеродин содержит электронный переключатель поддиапазонов, управление которым производится подачей на конвертер специального сигнала частотой 22 кГц. С модуля СВЧ сигнал в диапазоне 950... 1750 МГц по коаксиальному кабелю подается к тюнеру, расположенному в помещении около телевизора. Наличие антенной головки и передача по кабелю промежуточной частоты позволяют избежать больших потерь, неизбежных при прохождении по кабелю сигнала частотой 12 ГГц. Напряжение питания (13 или 18 В) поступает с тюнера к антенной головке по тому же кабелю. Кроме того по этому же кабелю с тюнера подается сигнал частотой 22 кГц для переключения поддиапазонов. Параметры некоторых полнодиапазонных (Full Band) конвертеров приведены в табл. 1. 5.

В усилителе первой промежуточной частоты тюнера осуществляется основное усиление сигнала и затем его преобразование на вторую промежуточную частоту, для чего используется второй гетеродин. Затем следует демодуляция частотно-модулированного сигнала и формирование стандартного телевизионного сигнала, на который рассчитаны бытовые телевизоры. Выбор необходимого частотного канала производится соответствующей настройкой второго гетеродина подачей определенного напряжения на варикап. Тюнер содержит систему эффективной автоматической регулировки усиления для нормальной работы установки в различных условиях приема. Выходной сигнал тюнера по одному из метровых или дециметровых каналов подается на антенный вход телевизионного приемника. Может быть также

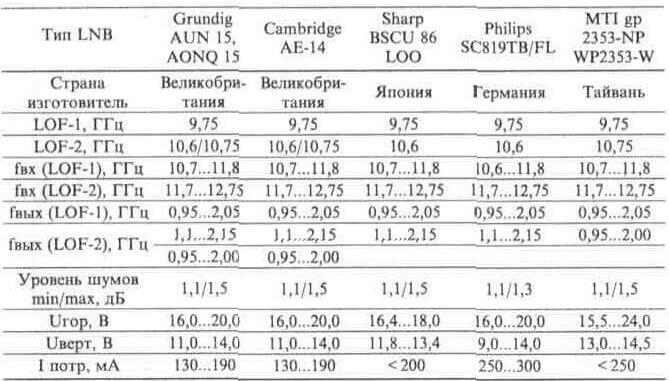

Таблица 1. 5 Параметры конвертеров Full Band


предусмотрено наличие видео- и аудиовыхода для непосредственной подачи полного телевизионного сигнала на видеовход телевизора или видеомагнитофона, а сигнала звукового сопровождения - на вход звука.

На мировом рынке многочисленные фирмы предлагают широкий ассортимент тюнеров для спутникового телевидения. Все они построены по супергетеродинной схеме. Имеются узкополосные тюнеры, собранные по упрощенной схеме и рассчитанные на прием только одного или двух каналов с одного спутника. Более сложные многоканальные тюнеры собраны по схеме двойного преобразования частоты. В таких тюнерах гетеродин первого преобразователя может перестраиваться в широких пределах с помощью синтезатора напряжений настройки и оснащен кнопочной настройкой. Число возможных каналов настройки у некоторых тюнеров достигает 500, а номер канала набирается поразрядно несколькими кнопками. Основное усиление происходит в усилителе второй промежуточной частоты, за которым следуют, как и у узкополосных тюнеров демодулятор частотно-модулированного сигнала, тракты изображения и звука и формирователь стандартного телевизионного сигнала. В табл. 1. 6 приводятся основные параметры некоторых наиболее распространенных тюнеров, которые выпускаются разными фирмами: fвx - диапазон частот входного сигнала, fгет - диапазон частот первого гетеродина, наличие переключателя поддиапазонов гетеродина LOF-1 и LOF-2 и другие параметры. Тюнеры снабжаются инфракрасными пультами дистанционного переключения каналов и управления другими функциями тюнера с дальностью действия до 10м.

В заключение этого раздела необходимо вкратце ознакомить читателя с новейшими системами построения телевизионного сигнала, которые позволяют значительно повысить качество изображения и помехоустойчивость, а также уплотнить частотный спектр сигнала. Используемые ныне системы

черно-белого и цветного телевидения являются аналоговыми, когда в течение каждой строки напряжение видеосигнала изменяется непрерывно в соответствии с яркостью и цветностью изображения. Но из-за того, что сигнал передается построчно, его частотный спектр не является гладким, а содержит лишь гармоники частоты строк. При этом для уплотнения спектра частотные составляющие сигнала яркости располагаются между составляющими сигнала цветности. В приемнике полностью разделить яркостные и цветностные сигналы не удается и возникают искажения. Кроме того, частотный спектр остается разреженным и не используется полностью. Если аналоговый сигнал каждой строки заменить цифровым, частотный спектр окажется значительно более уплотненным, и это позволит поочередно передавать сигналы яркости и цветности, а в приемнике не потребуется их разделять. На этом принципе было разработано несколько систем уплотнения.

Система D2-MAC сочетает аналоговую и цифровую форму сигналов. Сигналы синхронизации и звуковое сопровождение передаются в цифровой форме во время, обычно отведенное строчному синхроимпульсу (10 мкс в начале каждой строки), в течение следующих 17 мкс передается аналоговый сигнал цветности, а в оставшиеся 37 мкс - сигнал яркости. В результате значительно улучшается качество изображения, улучшается его четкость, а вместо одного канала звукового сопровождения телевизионной передачи появляется возможность передавать четыре монофонических или два стереофонических канала.

Еще более совершенной является система, которая использует сжатый спектр сигналов изображения в цифровой форме в сочетании с удалением избыточности информации. При передаче движущихся изображений каждый последующий кадр изменяется не полностью, а только та его часть, которая относится к движению. Тогда нет нужды в течение каждого кадра передавать изображение всей картинки, а достаточно передать только ее изменения. При этом повторяющаяся информация из кадра изымается. Оказалось, что также нет необходимости передавать строчные и кадровые гасящие импульсы: они входят в состав полного телевизионного сигнала лишь по традиции. Дело в том, что на заре телевидения в самом телевизионном приемнике эти импульсы не вырабатывались, а использовались гасящие импульсы, передаваемые телецентром. Тогда же выяснилось, что амплитуда гасящих импульсов, принятых в составе полного телевизионного сигнала, часто оказывается недостаточной для полного гашения луча кинескопа на время обратного хода строчной и кадровой разверток. Особенно это было заметно при низком уровне сигнала. Достаточно вспомнить работу телевизоров КВН-49 и < Ленинград Т-2 >. Поэтому в последующих моделях телевизоров гасящие импульсы пришлось генерировать в самом телевизоре, и для этого достаточно наличие в полном телевизионном сигнале лишь синхроимпульсов. Эти идеи используются в системах MPEG. Насколько цифровое сжатие спектра позволяет уплотнить сигнал, можно судить хотя бы по тому, что в продаже уже появились аудио компакт-диски, записанные по системе MPEG3, на которых удается разместить сотни музыкальных произведений с общим временем звучания диска более 20 часов.

Наконец, долгое время разрабатывалось и во многих странах мира уже внедрено широкоформатное телевидение высокой четкости (ТВЧ) и выпускаются телевизоры с форматом экрана 16: 9 вместо прежнего 4: 3. Нельзя

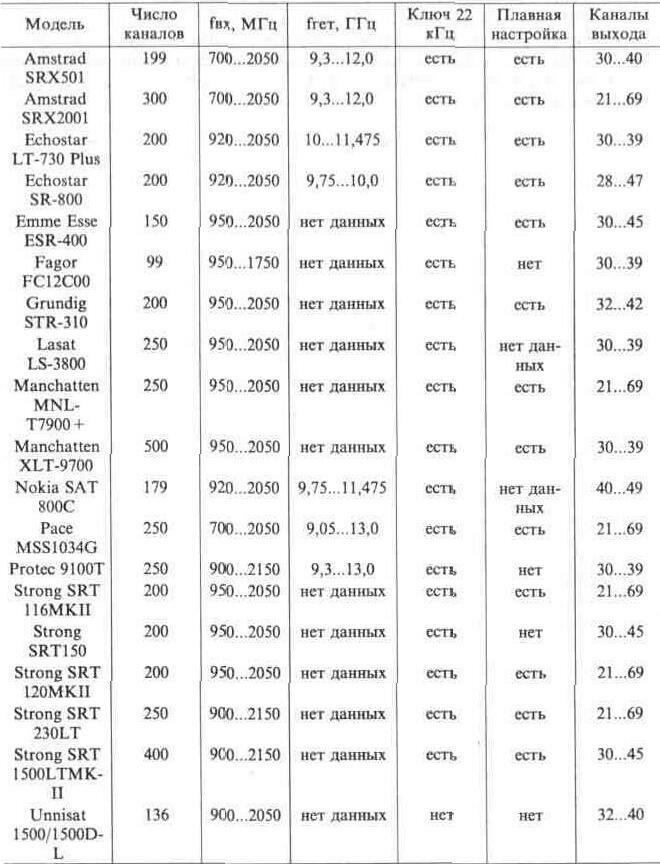

Таблица 1. 6 Тюнеры спутникового телевидения


рассчитывать на то, что даже незначительная часть многомиллиардного населения Земли в ближайшее десятилетие согласится заменить свои телевизоры на новые, построенные по принципам перечисленных Ноу-хау. Однако в связи с тем, что для непосредственного приема телевизионных Передач с космических ретрансляторов все равно приходится к имеющемуся телевизионному приемнику приобретать приставку в виде тюнера, появляется реальная возможность начинать внедрение новейших систем именно при космической ретрансляции телевидения.
