СТАНДАРТЫ И СИСТЕМЫ ТЕЛЕВИДЕНИЯ




Система преобразования изображения и звукового сопровождения телевизионной передачи в электрический сигнал на передающей стороне и обратного преобразования на приемной устанавливается телевизионным стандартом. Разные страны мира используют разные стандарты, сложившиеся исторически, которые различаются числом строк в полном кадре, частотой полей, разносом между несущими частотами сигналов изображения и звукового сопровождения, видом модуляции несущей сигналом звукового сопровождения и другими параметрами.

В большинстве стран мира их стандартами предусмотрено разложение изображения на 625 строк и 50 полей при чересстрочной развертке. В странах же Америки, Японии и некоторых других частота полей составляет 60 Гц, а число строк в полном кадре - 525. У нас и в странах Восточной Европы разнос между несущими частотами изображения и звукового сопровождения принят равным 6, 5 МГц, а в большинстве других стран мира - 5, 5 МГц. Кое-где используется амплитудная модуляция несущей частоты сигналом звука вместо общепринятой частотной модуляции. Имеются и другие различия. Каждому телевизионному стандарту присвоена определенная буква латинского алфавита, которая позволяет определить все его характеристики.

Помимо разных телевизионных стандартов существуют три разные системы цветного телевидения - СЕКАМ, ПАЛ и НТСЦ, каждая из которых характеризуется определенным способом формирования сигнала, содержащего информацию о цвете элементов изображения.

Различия в стандартах мешают использовать телевизор, рассчитанный на один стандарт, для приема передачи по другому. Такие рассогласования обычно происходят при использовании импортных телевизоров, когда из-за разницы в стандартах оказывается невозможно принять звуковое сопровождение телевизионных передач или при цветной передаче изображение на экране телевизора оказывается черно-белым. В таких случаях неизбежна переделка телевизора, порой достаточно сложная. Поэтому в последние годы многие зарубежные производители стали выпускать телевизоры, оснащенные микропроцессором, который автоматически способен распознать стандарт принятого телевизионного сигнала и систему цветного телевидения, использованную в этом сигнале. Процессор производит необходимые переключения в схеме телевизора, которые обеспечивают нормальный прием изображения и звука, освобождая владельцев такого телевизора от забот.

Для многопрограммного телевизионного вещания сигналы одной программы отличаются от сигналов другой, чтобы на приемной стороне можно было бы выбрать нужную программу. Это обеспечивается, как и в радиовещании, тем, что разные программы передаются на разных частотах. Для телевидения выделены три диапазона частот в области метровых волн и два диапазона в области дециметровых. Для каждой программы выделяется один канал шириной 8 МГц, а каждому каналу присваивается постоянный

порядковый номер. Первый и второй частотные каналы относятся к диапазону I, с третьего по пятый - к диапазону II, с шестого по двенадцатый - к диапазону III, с 21-го по 39-й - к диапазону IV, а с 40-го по 80-й - к диапазону V. В табл. 1. 1 и 1. 2 приведены основные параметры телевизионных частотных каналов в области метровых и дециметровых волн: /и -несущая частота канала изображения; fэ-несущая частота канала звука; fс -средняя несущая частота; lи - длина волны канала изображения; lз - длина волны канала звука; -1с - средняя длина волны. При изготовлении телевизионной антенны нужно знать номер частотного канала, по которому идет передача, но не путать его с номером программы.

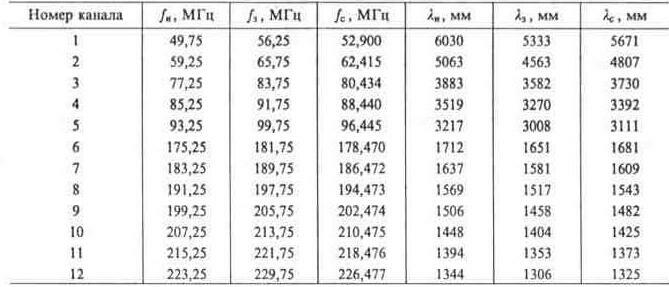

Таблица 1.1 Основные параметры частотных каналов метровых воля

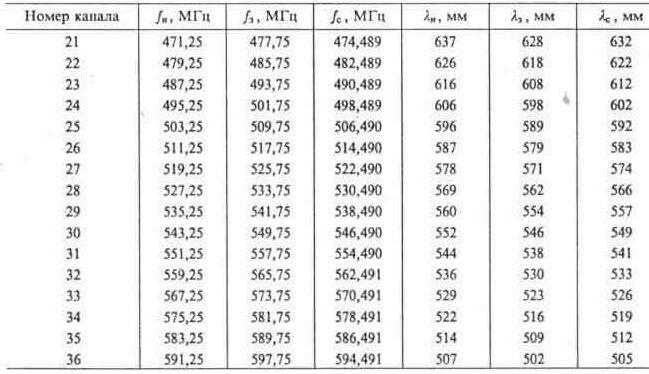

Таблица 1. 2 Основные параметры каналов дециметровых волн

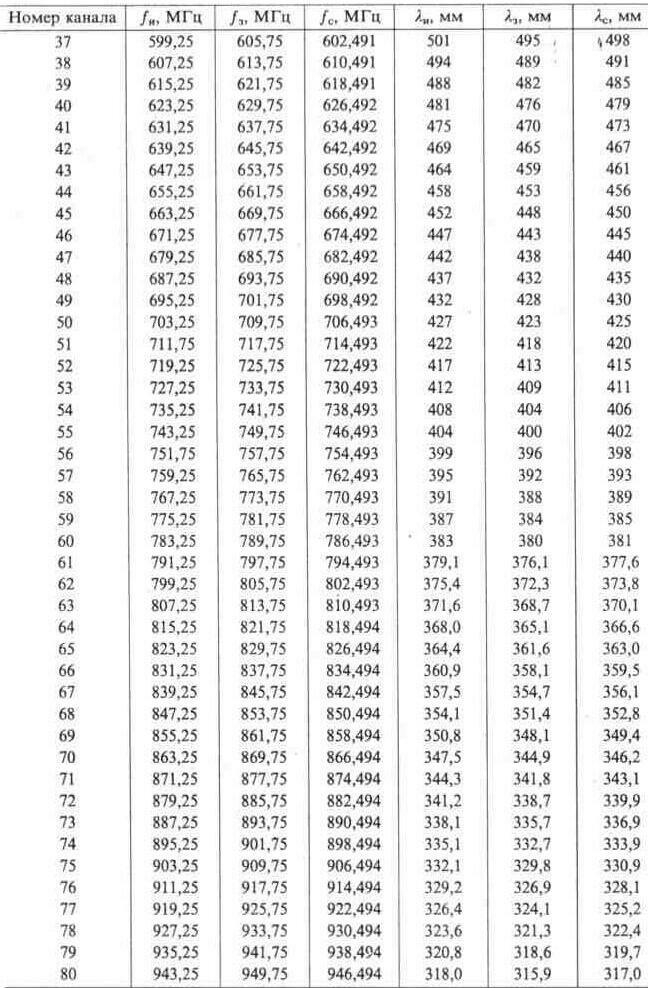

Окончание табл. 1. 2
