Схемотехника построения антенных усилителей




Электронное устройство, предназначенное для увеличения параметров (тока, напряжения, мощности) электрического сигнала, называется усилителем.

Основной усилительный элемент в схемах антенных усилителей -высокочастотный транзистор, который подбирается по характеристикам при проектировании конкретных схем для MB и ДМВ диапазонов ТВ вещания.

Рабочий режим выбранного транзистора в конкретной проектируемой схеме отличается от параметров, приведенных в ТУ. Значение большинства параметров зависит от рабочего режима и температуры, причем с увеличением температуры зависимость их от режима сказывается более сильно. В справочной литературе, как правило, приводятся типовые (усредненные) зависимости параметров транзисторов от тока, напряжения, частоты и т. д.

Весьма важными параметрами при выборе транзисторов для антенных усилителей являются: граничная частота - frp, коэффициент шума -Кш, коэффициент усиления по напряжению - Ки и некоторые другие.

Ухудшение характеристик транзисторов на частотах, близких к frp. обусловлено технологическими возможностями и их электрической прочностью (допустимой толщиной базы, длиной затвора). С увеличением частоты возрастает влияние паразитных параметров транзисторов:


междуэлектродных емкостей, индуктивностей выводов, сопротивления базы и др. Увеличение входной резистивной проводимости транзистора уменьшает усиление антенного усилителя и увеличивает Кш, поэтому необходимо уменьшать индуктивность вывода эмиттера и соединительных проводов. Для этого в СВЧ-транзисторах делают два плоских коротких вывода эмиттера, которые обычно припаивают непосредственно к шине нулевого потенциала («земляной»).

В усилителях изменением режима транзисторов и связи с источником и нагрузкой можно добиться максимального усиления либо минимального коэффициента шума. Уровень шумов транзисторных антенных усилителей зависит от способа их

построения и режима работы, величины сопротивления источника сигналов. Снижение шума биполярных транзисторов достигается уменьшением тока коллектора Iк и тока базы Iб (без существенного снижения коэффициента передачи тока h21, а также применением транзисторов

с высокой предельной частотой fв и малым сопротивлением rб. Транзисторы выбирают так, чтобы выполнялось условие

fв<=0,1fгp, (4.1)

где: fгp - граничная частота коэффициента передачи тока в схеме с общим эмиттером.

Использование транзисторов с низким коэффициентом шума, выполнение условия согласования их с источником и нагрузкой и выбор оптимального режима работы являются основными способами повышения чувствительности антенных усилителей.

Наиболее распространены три схемы включения усилительного элемента (транзистора).


В схемах с ОБЩИМ КОЛЛЕКТОРОМ (ОК) и ОБЩИМ СТОКОМ (ОС) коэффициент передачи напряжения близок к единице, а выходной сигнал по величине и фазе повторяет входной (Uвыx=Uвx). Эти каскады называют «повторителями напряжения» (эмиттерный или стоковый повторитель). Такая схема включения обеспечивает малую входную емкость и наибольшее входное сопротивление, которое сильно возрастает при увеличении сопротивления нагрузки. Выходное сопротивление схемы наименьшее. Используются эти схемы как согласующие и разделительные, обеспечивающие передачу сигнала от высокоомных источников к низкоомным цепям и каскадам.


В схемах с ОБЩЕЙ БАЗОЙ (ОБ) и ОБЩИМ ЗАТВОРОМ (03) выходной ток примерно равен входному, поэтому их называют «повторителями тока». Такая схема обладает большой входной проводимостью (малым входным сопротивлением), самым большим по сравнению с другими схемами выходным сопротивлением и обеспечивает в основном усиление по напряжению. Коэффициент усиления по току мало изменяется при изменениях режима работы, температуры и замене экземпляров транзистора. Малая входная емкость схемы улучшает параметры каскада (ОБ, 03) на высоких частотах, хотя малое входное сопротивление является недостатком данных схем.

Схема с ОБЩИМ ЭМИТТЕРОМ (ОЭ) для биполярных и, ОБЩИМ ИСТОКОМ (ОИ) для полевых транзисторов обеспечивает наибольшее усиление по мощности, но изменяет фазу выходного напряжения на 180° по отношению к входному. При увеличении сопротивления нагрузки входное сопротивление уменьшается. Используются эти схемы в тех случаях, когда при минимальном числе транзисторов требуется получить наибольшее усиление. Однако входная емкость транзисторов Сэб влияет на сужение полосы пропускания на высоких частотах.

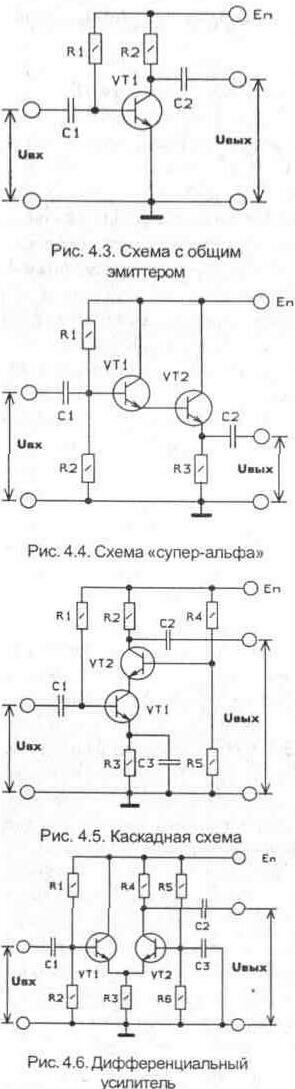

Одним из эффективных методов увеличения входного сопротивления эмиттерного повторителя является увеличение коэффициента передачи транзистора по току h21э. В схеме «суперальфа» (называемой также схемой Дарлингтона) ток эмиттера первого транзистора управляет базой второго транзистора, в связи с чем результирующий коэффициент передачи тока h21э равен произведению коэффициентов передачи по току отдельных транзисторов. Отсюда

Zвх = h21э* h21э* Rэ. (4.2)

Путем различных сочетаний каскадов возможны построения других усилительных схем:

ОЭ=ОБ - каскадная схема, обладающая достаточно малыми внутренними шумами, и повышенной устойчивостью;

ОК=ОБ - дифференциальный усилитель, обладающий по сравнению с каскадной схемой тем преимуществом, что здесь происходит компенсация напряжения Uбэ обоих транзисторов.


4. 1. 1. Схемные особенности антенных усилителей

При усилении слабых телевизионных сигналов большое значение имеет уровень собственных шумов входных каскадов усилителей. Поэтому в телевизионных антенных усилителях используют СВЧ-транзисторы с низкими величинами шумовых параметров. На шумовые параметры антенных усилителей также влияют и паразитные параметры применяемых пассивных элементов — сопротивлений и емкостей.

Широкополосные антенные усилители предназначены для усиления сигналов в полосе частот нескольких диапазонов метровых и (или) дециметровых волн. Обычно широкополосный усилитель строится на основе резистивного усилительного каскада, обладающего наиболее равномерной частотной характеристикой в сравнительно широком диапазоне частот. Для расширения полосы пропускания как в сторону низких, так и в сторону высоких частот в схему вводятся специальные цепи коррекции. Однако характеристики транзисторов ухудшаются на верхних частотах, что приводит к сужению полосы пропускания усилителей на этих частотах. В узкополосных усилителях (в пределах полосы пропускания) изменением характеристик транзисторов можно пренебречь.

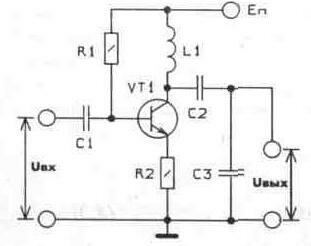

Апериодический (резистивный) усилитель с емкостной связью называется также RC-усилителем. Название схемы связано с характером сопротивления нагрузки RH и емкостной связью каскада с источником сигнала, или с предыдущим каскадом (или нагрузкой следующего каскада). Апериодические усилители обеспечивают высокую стабильность коэффициента усиления и высокую чувствительность при усилении слабых сигналов. Коэффициент усиления в диапазоне высоких частот можно рассчитать по формуле:


где f - частота, для которой определяют усиление;

Rвых - сопротивление, полученное при параллельном соединении Rн + Rвx2;

= fгp:

fв = 1/2л* Rэкв* Co, (4.4)

где Rэкв = сумма сопротивлений, шунтирующих выходной каскад Со - сумма емкостей, шунтирующих выходной каскад.

Коэффициент усиления в диапазоне низких частот можно рассчитать по формуле:

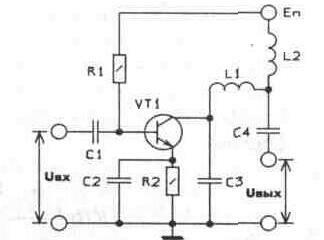

Избирательными (селективными) называют усилители, полоса пропускания (задержания) которых сужена для отделения сигналов в нужной полосе частот от сигналов, помех или шумов других частот. По принципу действия и схемному выполнению избирательные усилители можно разделить на резонансные, полосовые и т. д. Резонансные усилители предназначены для усиления сигналов в заданной узкой полосе частот. Основная их особенность состоит в том, что нагрузка каскада — частотно-зависимая, в качестве которой выступает параллельный LC-контур, настроенный на частоту усиливаемого сигнала. Колебательный контур можно включить в усилитель по трансформаторной, автотрансформаторной, емкостной схеме.




Рис. 4. 7. Способы согласования в селективных усилителях

Чем больше добротность контура, тем уже полоса пропускания усилителя, тем больше усиление. Подключая параллельно резонансному контуру сопротивление, можно уменьшать его добротность и тем самым влиять на коэффициент усиления и ширину полосы пропускания усилителя. Дополнительное преимущество селективных усилителей по сравнению с апериодическими заключается в компенсации настройкой колебательных контуров влияния паразитных емкостей монтажа, снижающих усиление на верхних частотах. Увеличивая полное сопротивление нагрузки, компенсируют паразитное емкостное влияние, тем самым повышая усиление. Последнее выполняют с селекцией, распределенной по каскадам усилителя либо сосредоточенной в одном каскаде — с помощью фильтра сосредоточенной селекции (ФСС).

4.1.2. Требования к усилительным устройствам

К параметрам, которые характеризуют схемы усилителей, относятся коэффициент усиления, неравномерность коэффициента усиления, полоса усиливаемых частот и др.

КОЭФФИЦИЕНТОМ УСИЛЕНИЯ (К) усилителя называют отношение выходной величины к входной. В зависимости от рассматриваемой электрической величины, различают коэффициенты усиления по напряжению. току и мощности.

КОЭФФИЦИЕНТ УСИЛЕНИЯ ПО НАПРЯЖЕНИЮ (Ku) - это отношение напряжения на выходе усилителя к входному:


Коэффициент усиления по напряжению в многокаскадных усилителях равен произведению коэффициентов усиления каждого каскада:

Кобщ. = K1 К2 К3 ... (в относительных единицах) или

Кобщ = K1 + К2 + К3 + ... (дБ).

КОЭФФИЦИЕНТ УСИЛЕНИЯ ПО ТОКУ(Ki)- это отношение выходного тока к входному:

. Кi=Iвых/Iвх=20lg(Iвых/Iвх)(дБ). (4.8)

КОЭФФИЦИЕНТ УСИЛЕНИЯ ПО МОЩНОСТИ (Кр) - это отношение выходной мощности к входной:

Кр=Pвых/Pвх=10lg(Pвых/Pвх) (4.9)

НЕРАВНОМЕРНОСТЬ КОЭФФИЦИЕНТА УСИЛЕНИЯ - величина, характеризующая изменение коэффициента усиления в пределах рабочего диапазона частот. Определяется как отношение максимального коэффициента усиления к минимальному в полосе усиливаемых частот.

АМПЛИТУДНО-ЧАСТОТНАЯ ХАРАКТЕРИСТИКА (АЧХ) - зависимость коэффициента усиления или амплитуды (напряжения) на выходе усилителя от частоты входного сигнала, неизменного по величине. Так как параметры элементов усилителей зависят от частоты, то величина выходного сигнала будет постоянной только в определенном диапазоне частот, называемом полосой пропускания.

ПОЛОСА ПРОПУСКАНИЯ (В) или ДИАПАЗОН УСИЛИВАЕМЫХ ЧАСТОТ- область частот, в которой коэффициент усиления изменяется не более, чем это допустимо по техническим условиям. Допустимые изменения коэффициента усиления в пределах полосы пропускания зависят от назначения и условий работы усилителя. Обычно считается допустимым ослабление уровня сигнала на 3 дБ (2^0.5 = 0,707 раз) по сравнению с максимальным значением на резонансной частоте (частотах). Ширина полосы пропускания определяется как разность между верхней и нижней граничными частотами. B=fв-fн. (4.10)

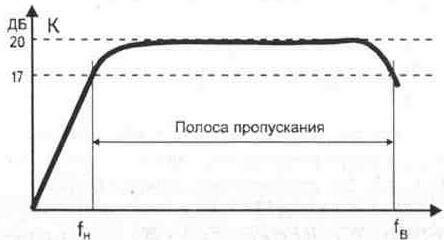

Рис. 4.8. Полоса пропускания усилителя

В зависимости от назначения антенные усилители могут быть относительно узкополосными [полоса пропускания менее октавы, fв/fн < 2] и широкополосными [полоса - несколько октав].

ДИНАМИЧЕСКИЙ ДИАПАЗОН (Д) - диапазон уровней усиливаемых входных сигналов, ограничиваемый снизу собственным шумом и сверху допустимыми нелинейными искажениями сигнала:

Д= 20lg(Uвх.max/Uвх.min) (дБ). (4.11)

КОЭФФИЦИЕНТ ШУМА [F] - параметр канала приема (передачи), выражаемый отношением мощности сигнала к мощности шума и позволяющий численно оценить шумовые характеристики устройств (в большинстве случаев значение параметра указывается в децибелах).
