Пластинчатые антенные усилители




Пластинчатые антенные усилители предназначены для повышения уровня сигнала и компенсации потерь в линиях передач. Примерно одинаковое конструктивное исполнение позволяет использовать их в различных конструкциях широкополосных антенн. Такие усилители выпускаются по технологии SMD с использованием самых современных малошумящих транзисторов, которые изготавливаются ведущими зарубежными фирмами - ITT, Siemens, Philips и др. Благодаря полностью автоматизированному многократному контролю пластинчатые усилители имеют хорошую надежность, а благодаря защитному покрытию, обладают стойкостью к воздействию атмосферных явлений.

В настоящее время наибольший ассортимент составляют пластинчатые усилители SWA, WS, РА, РАЕ, GPS и др. Они имеют различные схемные решения, что позволяет путем простейшего подбора добиться требуемых результатов в районах с различным уровнем принимаемого сигнала.

В районах с относительно хорошим уровнем принимаемого сигнала обычно используют усилители с одним каскадом усиления (одноступенчатые) SWA-1, SWA-1 /LUX, PA-2, S&A-110.

В районах с недостаточным уровнем принимаемого сигнала используют двухкаскадные (двухступенчатые) усилители WS-2, SWA-3, SWA-4/LUX, SWA-5 (SWA-6), SWA-7, SWA-8, SWA-9, PA-5, S&A-130, PA-9, S&A-140, PA-10, S&A-120, РАЕ-14, РАЕ-42, РАЕ-43, РАЕ-44, РАЕ-45, РАЕ-65, PAE-65TS, WA-031, WA-032, WA-041, WA-042, WA501S-1.

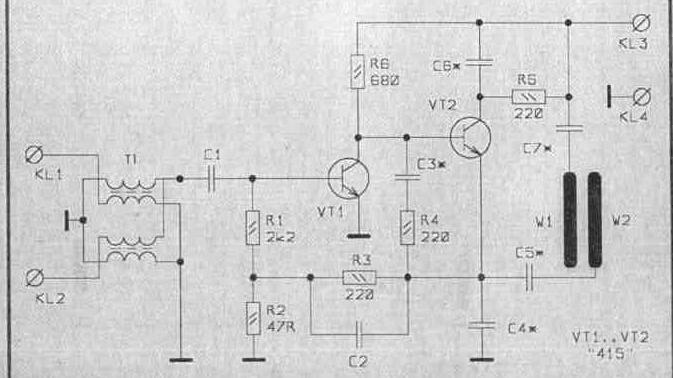

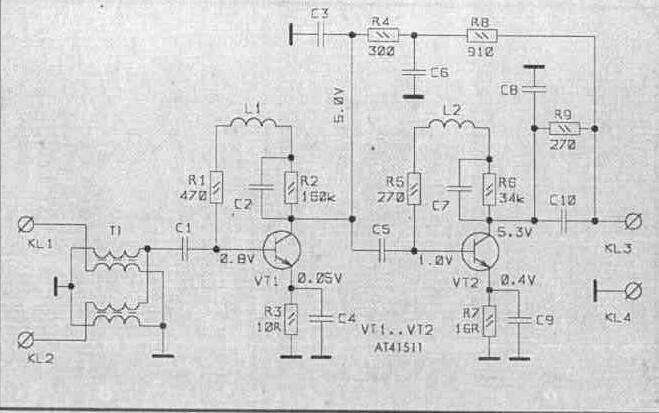

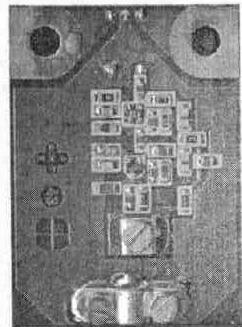

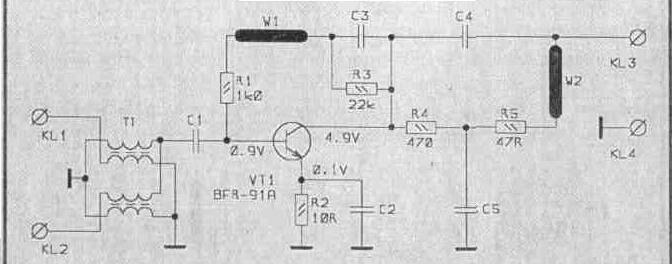

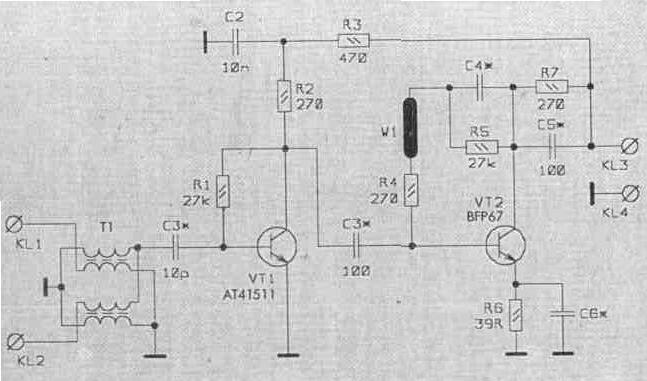

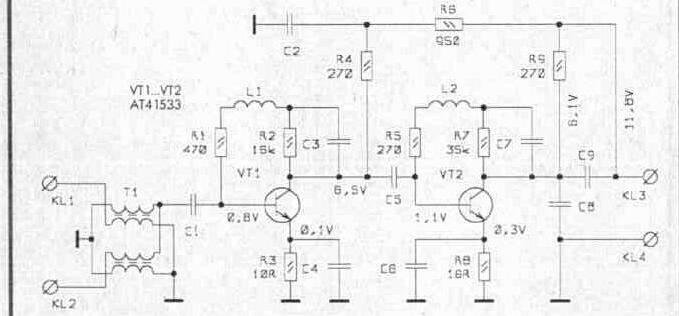

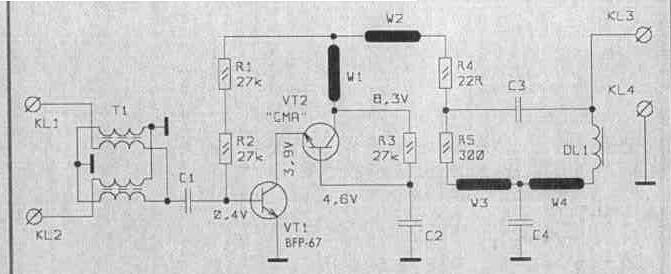

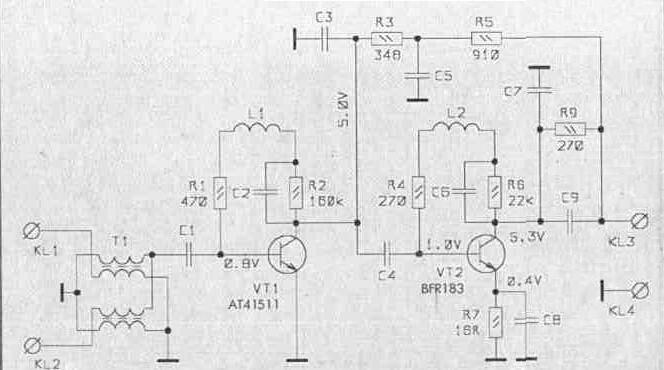

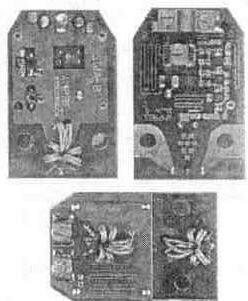

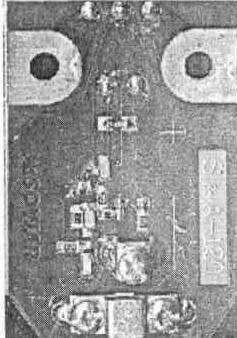

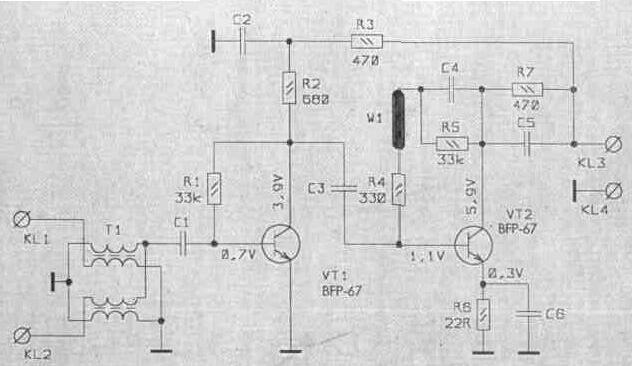

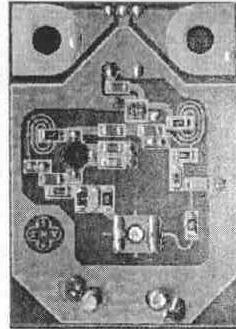

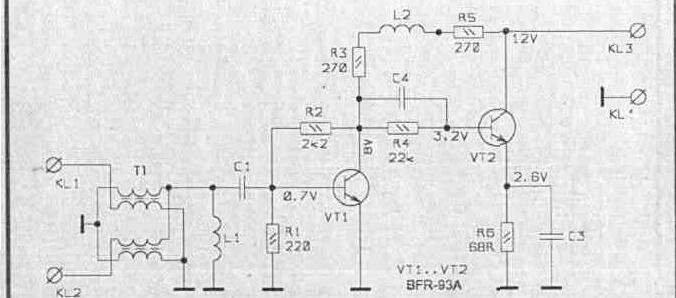

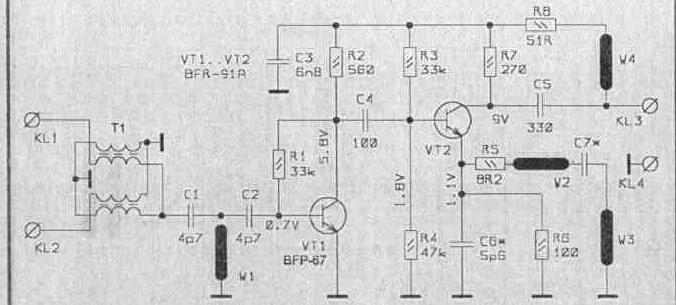

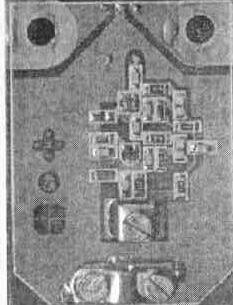

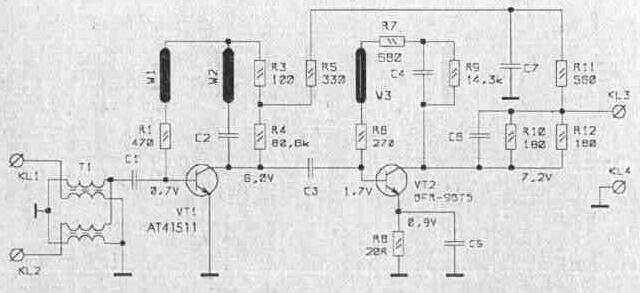

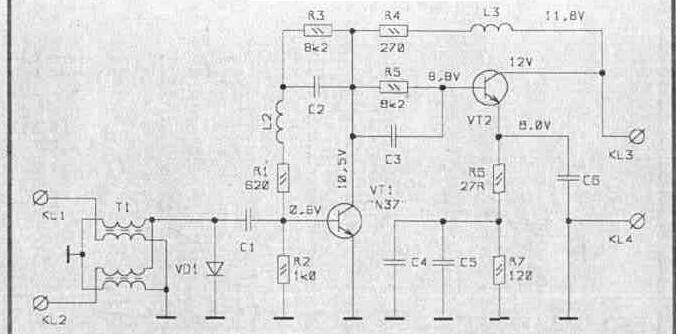

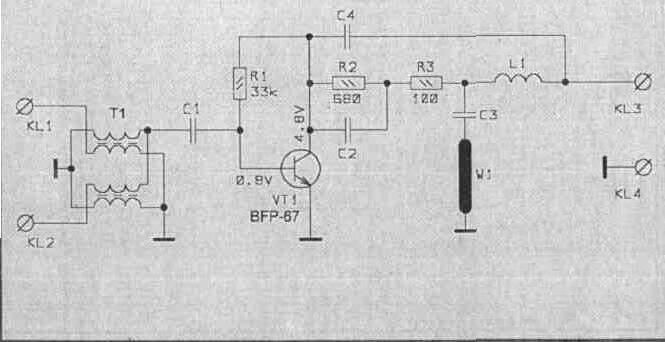

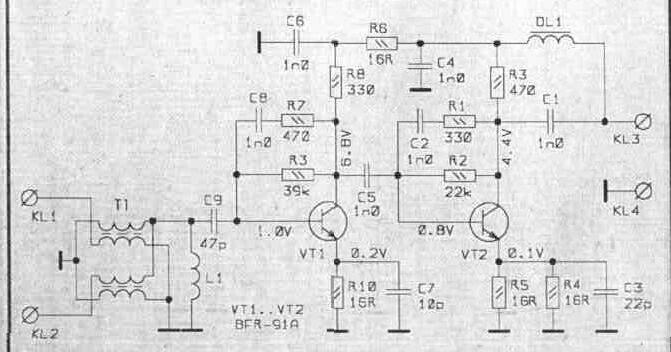

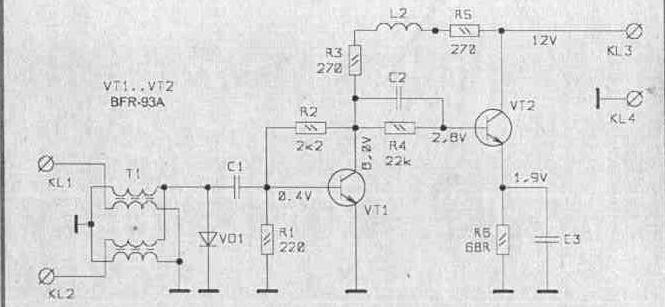

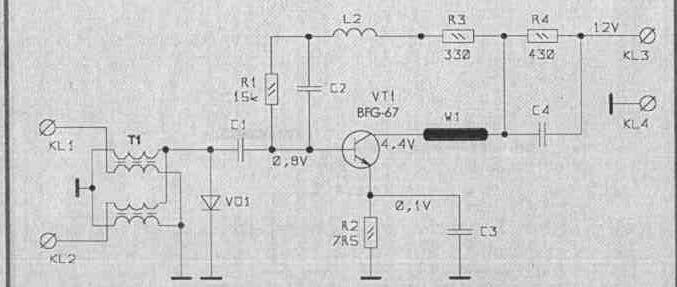

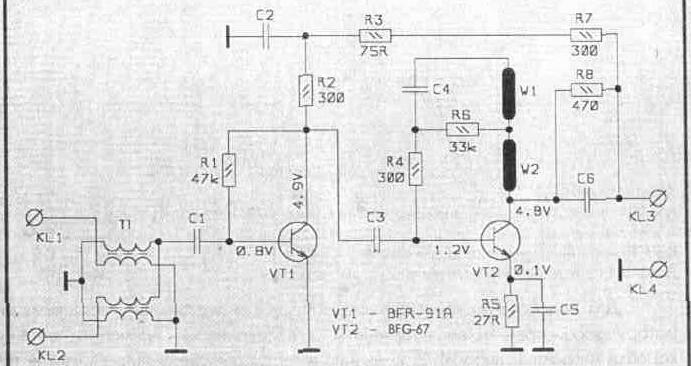

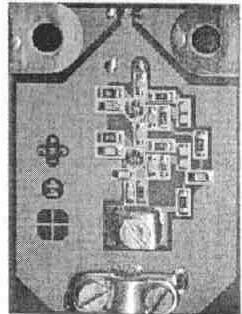

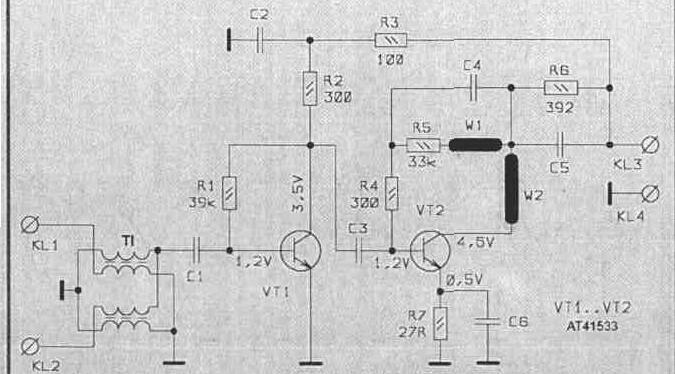

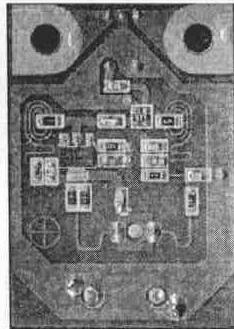

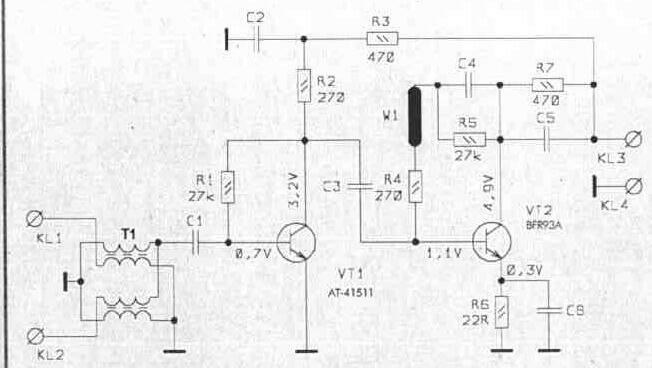

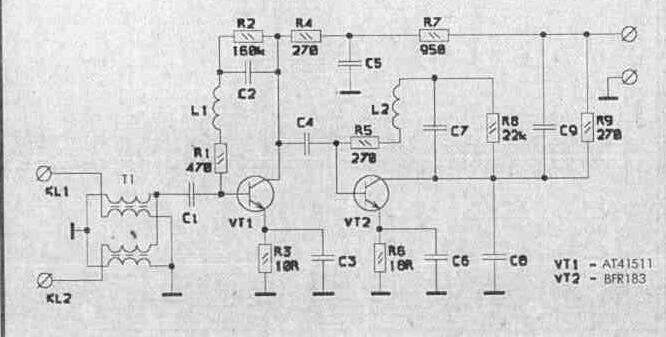

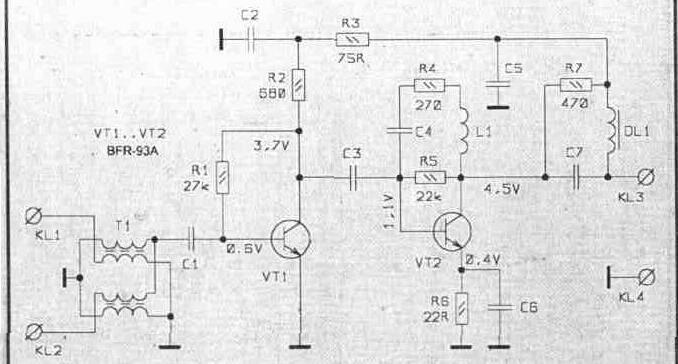

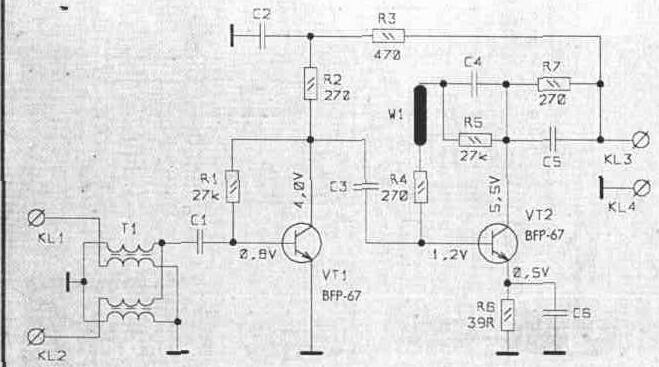

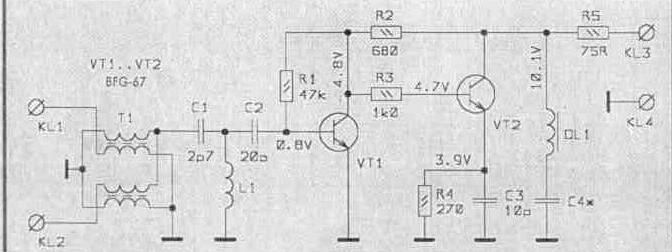

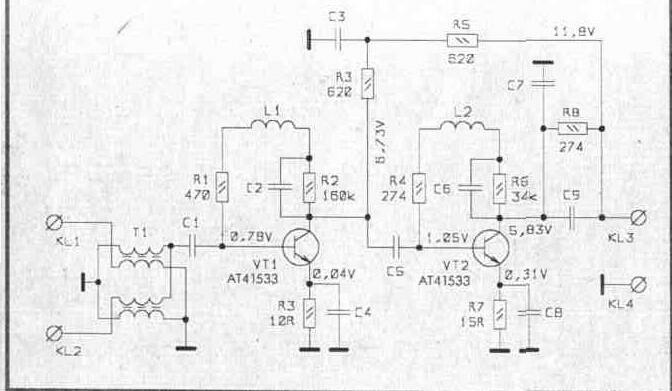

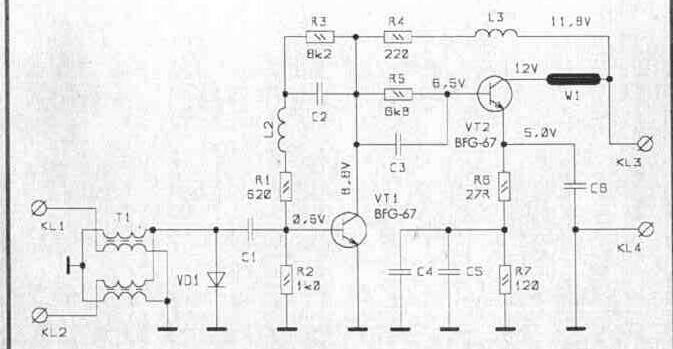

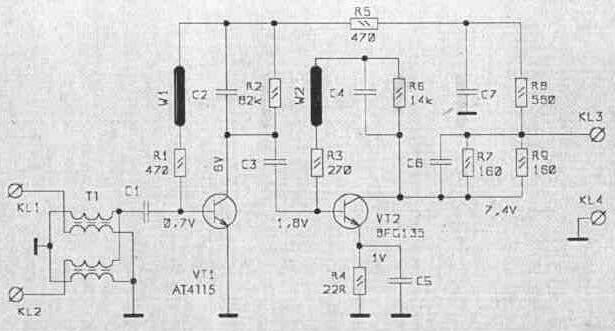

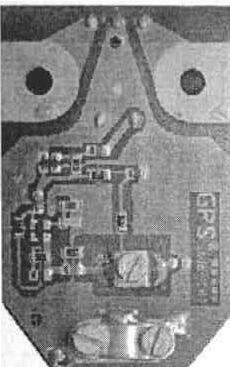

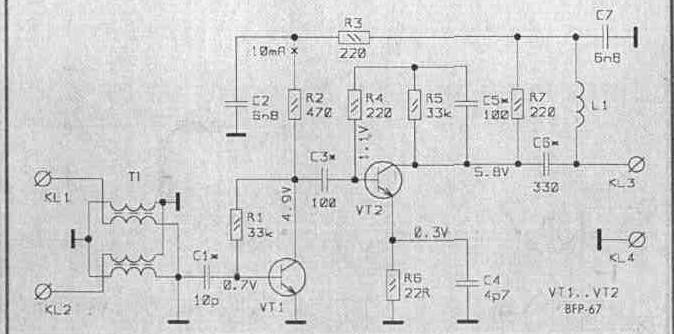

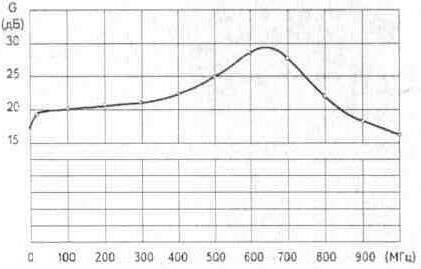

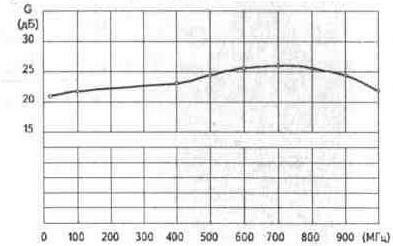

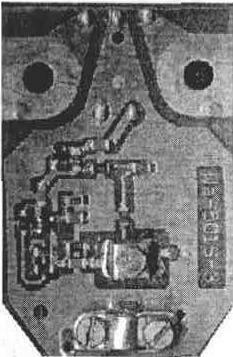

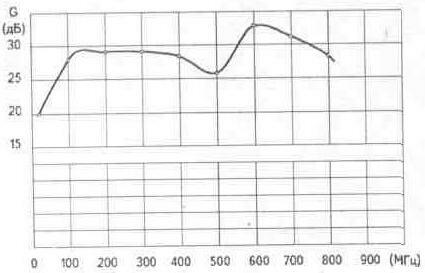

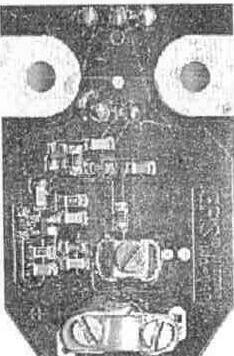

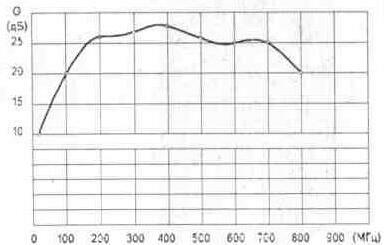

Ниже приведены технические характеристики и их принципиальные схемы перечисленных выше усилителей, а также показан их внешний вид.

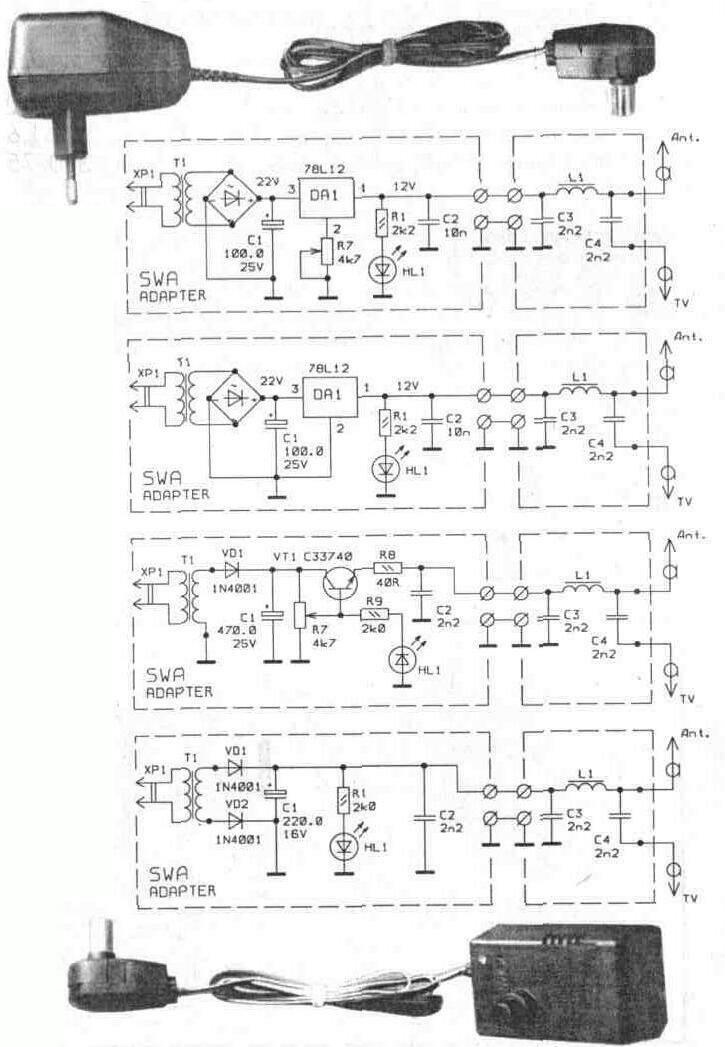

Подача напряжения к пластинчатым усилителям осуществляется адаптерами, различающимися лишь исполнением корпуса. Основные схемные решения блоков питания приведены на стр. 115.

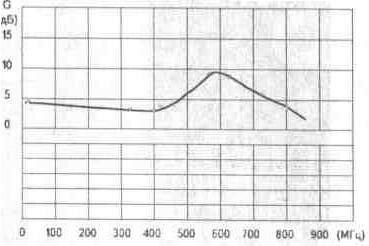

SWA-1

Каналы приема 1 - 68

Коэффициент усиления (G), дБ 8... 10

Коэффициент шума (F), дБ 2, 5

Сопротивление входа/выхода, Ом 300/75




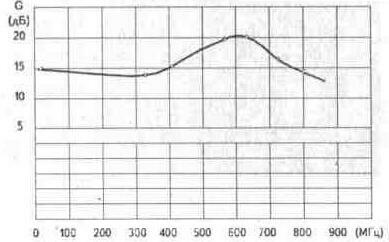

SWA-1 LUX

Каналы приема 1 - 68

Коэффициент усиления (G), дБ 15... 18

Коэффициент шума (F), дБ 0, 9

Сопротивление входа/выхода, Ом 300/75




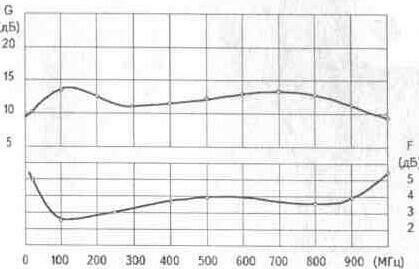

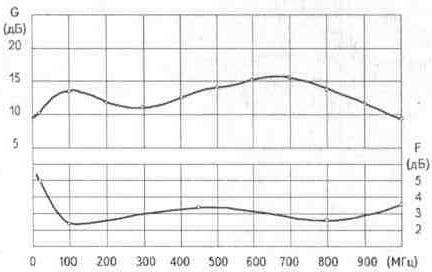

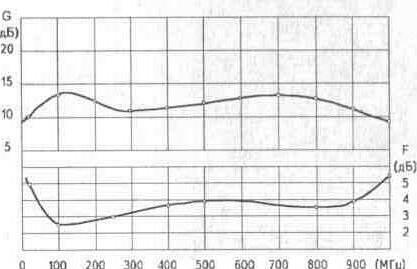

PA-2

Полоса приема, МГц 40... 800

Коэффициент усиления (С), дБ 12

Коэффициент шума (Р), дБ 3, 5

Сопротивление входа/выхода, Ом 300/75

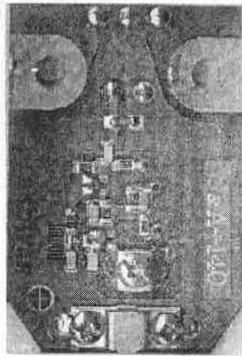

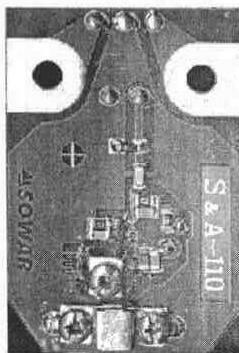

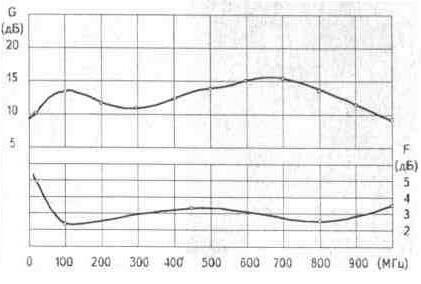

S&A-110

Полоса приема, МГц 40... 800

Коэффициент усиления (G), дБ 12

Коэффициент шума (F), дБ 3, 5

Сопротивление входа/выхода, Ом 300. 75

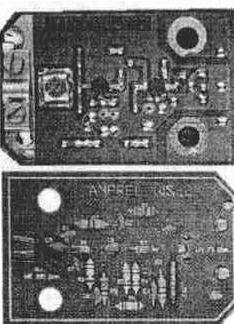

ANPREL WS-2

Каналы приема 1 - 68

Коэффициент усиления (G), дБ 23... 26

Коэффициент шума (F), дБ 3, 1

Сопротивление входа/выхода, Ом 300/75




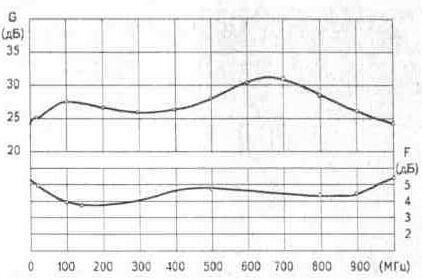

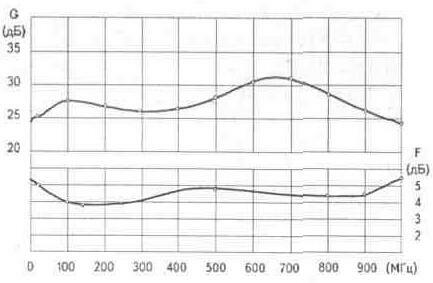

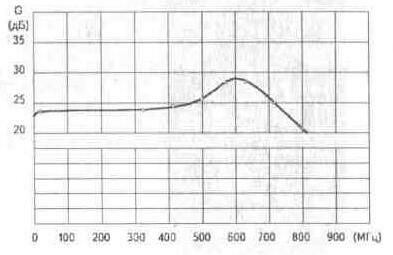

SWA-3

Каналы приема 1 - 68

Коэффициент усиления (G), дБ 23... 28

Коэффициент шума (F), дБ 3, 1

Сопротивление входа/выхода, Ом 300/75




SWA-4 LUX

Каналы приема 1 - 68

Коэффициент усиления (G), дБ 28... 32

Коэффициент шума (F), дБ 2, 6

Сопротивление входа/выхода, Ом 300/75




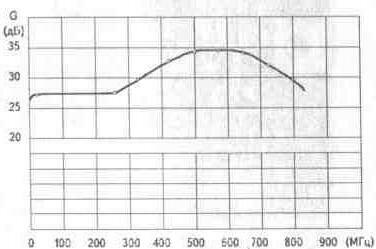

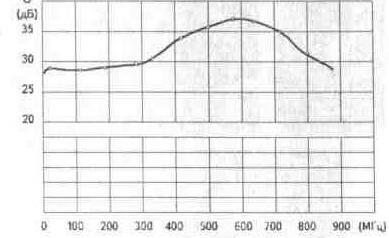

SWA-5 (SWA-6)

Каналы приема 1 - 68

Коэффициент усиления (G), дБ 32... 36

Коэффициент шума (F), дБ 1, 9

Сопротивление входа/выхода, Ом 300/75




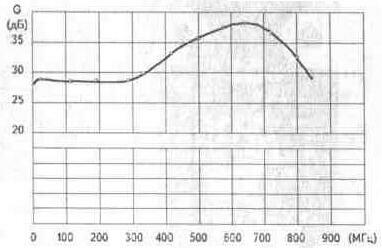

SWA-7

Каналы приема 1 - 68

Коэффициент усиления (G), дБ 32... 38

Коэффициент шума (F), дБ 1, 7

Сопротивление входа/выхода. Ом 300/75




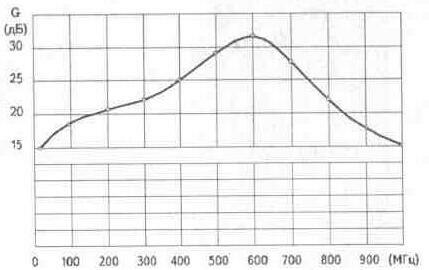

SWA-8

Каналы приема 1 - 68

Коэффициент усиления (G), дБ 28... 30

Коэффициент шума (F), дБ 2, 9

Сопротивление входа/выхода, Ом 300/75




SWA-9

Каналы приема 1 - 68

Коэффициент усиления (G), дБ 32... 39

Коэффициент шума (F), дБ 1, 7

Сопротивление входа/выхода. Ом 300/75




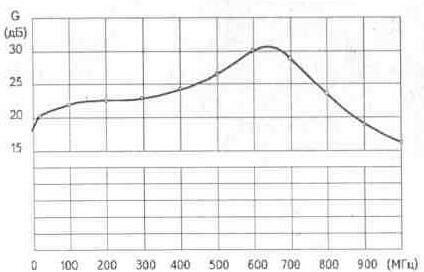

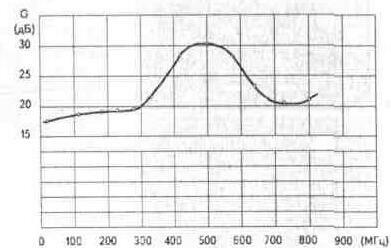

SWA-455 LUX

Каналы приема 1 - 69

Коэффициент усиления (G), дБ 22... 30

Коэффициент шума (F), дБ 1, 8

Сопротивление входа/выхода, Ом 300/75




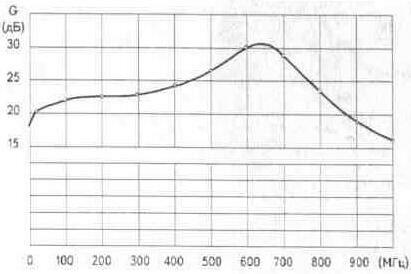

SWA-555 LUX

Каналы приема 1 - 69

Коэффициент усиления (G), дБ 28... 34

Коэффициент шума (F), дБ 1, 7

Сопротивление входа/выхода, Ом 300/75




PA-5

Каналы приема 1 - 69

Коэффициент усиления (G), дБ 28... 34

Коэффициент шума (F), дБ 1, 7

Сопротивление входа/выхода, Ом 300/75




S&A-130

Каналы приема 1 - 69

Коэффициент усиления (G), дБ 28... 34

Коэффициент шума (F), дБ 1, 7

Сопротивление входа/выхода, Ом 300/75



PA-9

Каналы приема 1 - 69

Коэффициент усиления (G), дБ 28... 34

Коэффициент шума (F), дБ 1, 7

Сопротивление входа/выхода, Ом 300/75




S&A-140

Каналы приема, 1 - 69

Коэффициент усиления (G), дБ 28... 34

Коэффициент шума (F), дБ 1, 7

Сопротивление входа/выхода. Ом 300/75




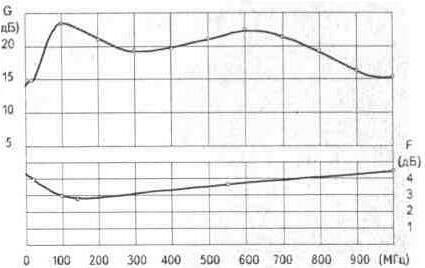

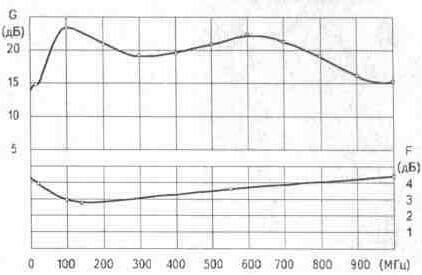

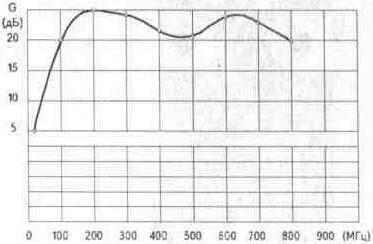

РА-10

Полоса приема, МГц 40... 800

Коэффициент усиления (G), дБ 22

Коэффициент шума (F), дБ 3, 9

Сопротивление входа/выхода, Ом 300/75




S&A-120

Полоса приема, МГц 40... 800

Коэффициент усиления (G), дБ 22

Коэффициент шума (F), дБ 3, 9

Сопротивление входа/выхода, Ом 300/75




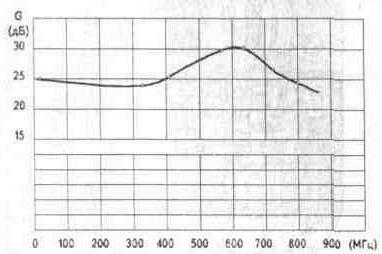

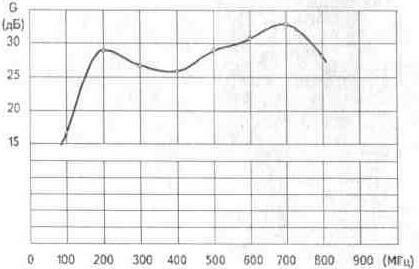

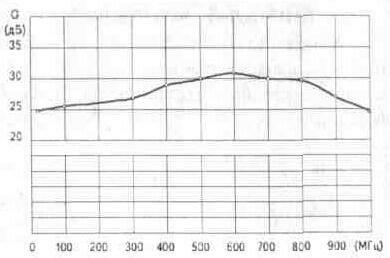

РАЕ-14

Каналы приема 1 - 60

Коэффициент усиления (G), дБ 25... 30

Максимальный уровень выхода (Р), дБ/мкВ 98

Коэффициент шума (F), дБ 1, 5

Сопротивление входа/выхода, Ом 300/75




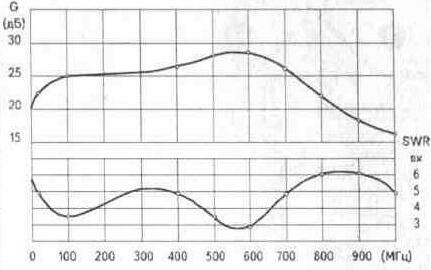

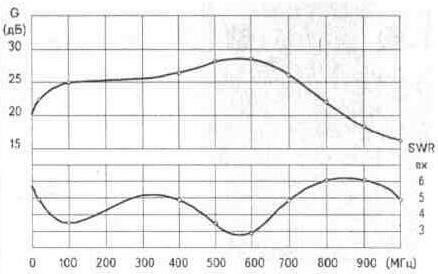

РАЕ-42

Каналы приема 1 - 60

Коэффициент усиления (G), дБ 25...30* Коэффициент шума (F),дБ <2,5(UHF) Максимальный уровень выхода (Р), дБ/мкВ 102

КСВ 1, 8

Сопротивление выхода, Ом 75




РАЕ-43

Каналы приема 1 - 69

Коэффициент усиления (G), дБ 26... 32 Коэффициент шума (F), дБ <2,5 (UHF) Максимальный уровень выхода (Р), дБ/мкВ 104

КСВ 1, 2

Сопротивление выхода, Ом 75




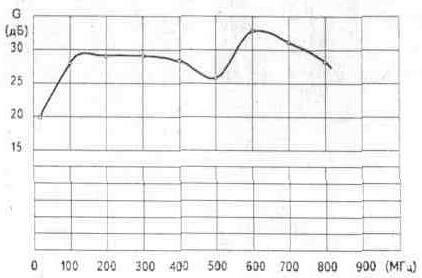

РАЕ-44

Каналы приема 1 - 60

Коэффициент усиления (G), дБ 26...32 Коэффициент шума (F), дБ <2,7 (UHF) Максимальный уровень выхода (Р), дБ/мкВ 98

КСВ 1, 5

Сопротивление выхода, Ом 75




РАЕ-45

Каналы приема 1 - 69

Коэффициент усиления (G), дБ 24...28

Коэффициент шума (F), дБ <2,2 (UHF) Максимальный уровень выхода (Р), дБ/мкВ 105

КСВ 1, 2

Сопротивление выхода, Ом 75




РАЕ-65

Каналы приема 1 - 69

Коэффициент усиления (G), дБ 24... 28 Коэффициент шума (F), дБ <2, 5 (UHF) Максимальный уровень выхода (Р), дБ/мкВ 104

КСВ 1, 2

Сопротивление выхода, Ом 75




РАЕ-65 TS

Каналы приема 1 - 69

Коэффициент усиления (G), дБ 24... 28 Коэффициент шума (F), дБ <1,7 (UHF) Максимальный уровень выхода (Р), дБ/мкВ 112

КСВ 1, 7

Сопротивление выхода, Ом 75




GPS WA-031

Каналы приема 6-60

Коэффициент усиления (G), дБ 22

Коэффициент шума (F), дБ 3, 0

Сопротивление входа/выхода, Ом 300/75




GPS WA-032

Каналы приема 6 - 60

Коэффициент усиления (G), дБ 24

Коэффициент шума (F), дБ 2, 2

Сопротивление входа/выхода, Ом 300/75



GPS WA-041

Каналы приема 6-60

Коэффициент усиления (G), дБ 32

Коэффициент шума (F), дБ 1, 7

Сопротивление входа/выхода, Ом 300/75




GPSWA-042

Каналы приема 6-60

Коэффициент усиления (G), дБ 32

Коэффициент шума (F), дБ 1,7

Сопротивление входа/выхода, Ом 300/75




GPS WA-501S-1 (3)

Каналы приема 6 - 60

Коэффициент усиления (G), дБ 32

Коэффициент шума (F), дБ 1, 5.. 1, 6

Сопротивление входа/выхода, Ом 300/75
