Антенны типа «Волновой канал» диапазона метровых волн




Антенны типа «Волновой канал» широко используются в системах коллективного приема и при индивидуальном приеме. Это связано с тем, что они обеспечивают получение большого коэффициента усиления при сравнительно небольших габаритах. В зарубежной литературе антенну «Волновой канал» называют антенной Уда-Яги (имена впервые описавших ее японских изобретателей).

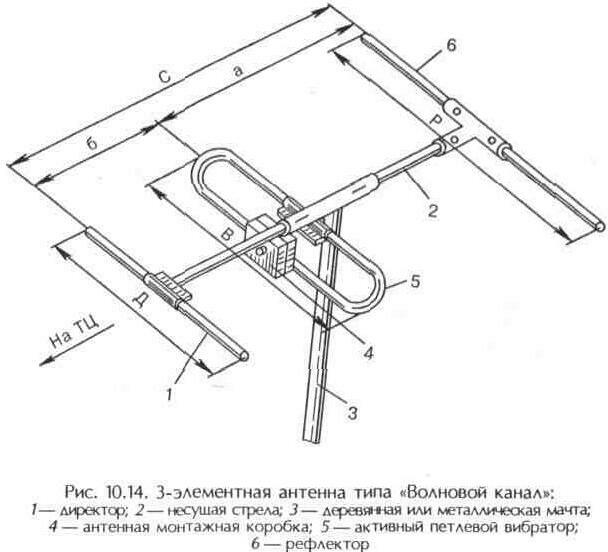

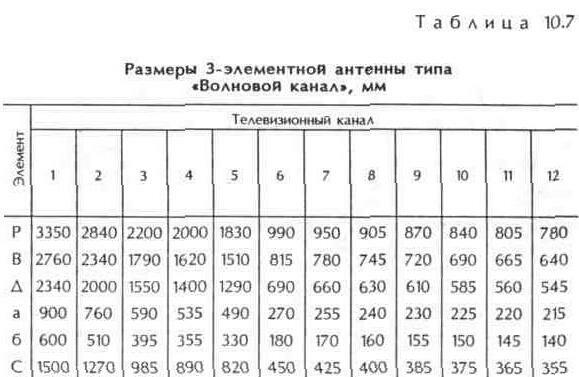

Антенны типа «Волновой канал» состоят из активного вибратора (обычно это петлевой вибратор), рефлектора и ряда директоров, расположенных на обшей несушей стреле параллельно друг другу (рис. 10.14; табл. 10.7).



Рис. 10.15. 5-элементная антенна типа «Волновой канал»:

1—активный петлевой вибратор; 2—рефлектор;

3 — пассивные директоры

Принцип действия антенны пятиэлементной (рис. 10.15;

табл. 10.8). Если активный полуволновый вибратор (1), имеющий симметричную диаграмму направленности в виде восьмерки, подключить к источнику высокочастотных колебаний, то он будет излучать электромагнитную энергию как в направлении рефлектора (2), так и в сторону директоров (3). Под воздействием электромагнитной энергии в рефлекторе наведутся токи, которые будут источником вторичного излучения. Длина рефлектора и расстояние от него до активного вибратора подобраны таким образом, что излучение рефлектора ослабляет излучение активного вибратора в его сторону и усиливает в направлении директоров. Таким образом, рефлектор служит экраном, который усиливает излучение в одном направлении за счет его ослабления в другом. Для получения эффекта экранирования необходимо, чтобы ток, который течет по рефлектору, опережал по фазе ток, текущий по активному вибратору. Необходимая длина рефлектора на 5...10% превышает половину длины волны.

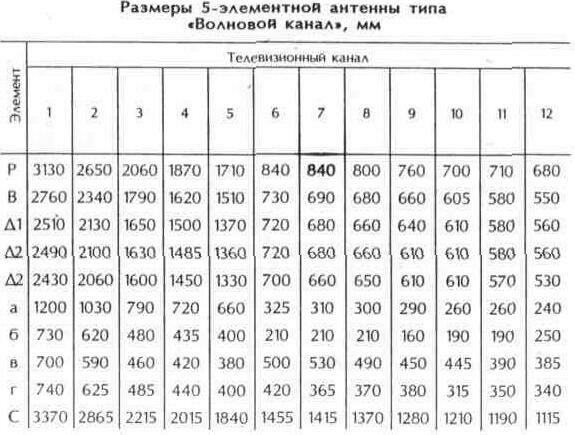

Таблица 10.8

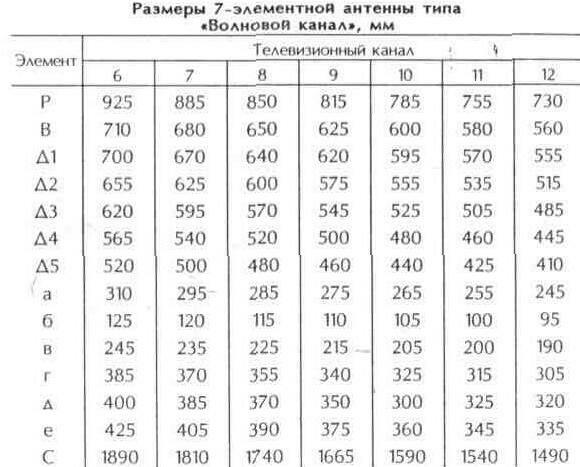

Таблица 10.9


Амплитуда тока в рефлекторе несколько меньше, чем в активном вибраторе. Поэтому излучение в направлении рефлектора компенсируется не полностью. Часть энергии, которую излучает активный вибратор, «просачивается» через рефлектор, что является причиной появления задних и боковых лепестков диаграммы направленности. Кроме того, эти лепестки появляются в связи с неточной фазировкой токов в рефлекторе и активном вибраторе.

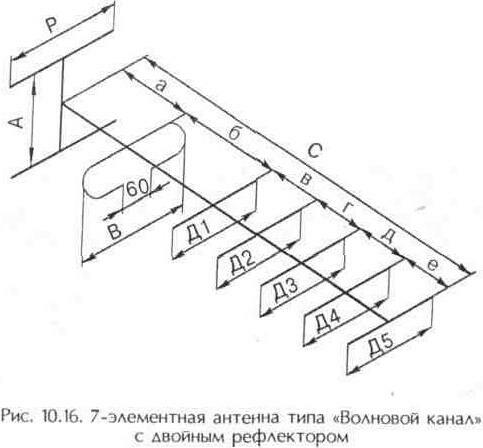

Для уменьшения задних и боковых лепестков диаграммы направленности, т. е. увеличения коэффициента защитного действия (КЗД) всей антенны, рефлектор выполняют из двух-трех и более элементов (рис. 10.16; табл. 10.9). Расстояние между элементами рефлектора по вертикали для каналов 1...5 равняется 800 мм, для каналов 6...12 — 550 мм.

Усилению излучения антенны в главном направлении способствуют директоры, которые возбуждаются, как и рефлектор, под воздействием электромагнитного поля, которое наводит активный вибратор. Для сложения полей директоров необходимо, чтобы в каждом последующем вибраторе ток отставал по фазе на такой же угол, на какой отстает волна, распространяющаяся в пространстве (это достигается подбором расстояний между директорами и их


размеров). Максимальная концентрация излучения в главном направлении получается обычно при постепенном уменьшении длин директоров в направлении от активного вибратора.

Такое расположение директоров и их конструкция способствуют тому, что электромагнитная волна, возбуждаемая активным вибратором, распространяется главным образом вдоль оси антенны, благодаря чему она и получила название «Волновой канал».

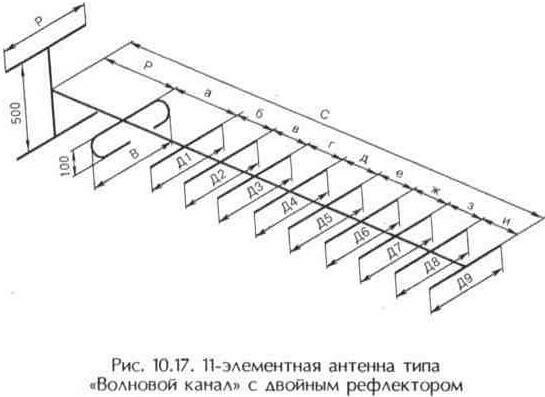

Увеличение числа директоров приводит к уменьшению полосы пропускания антенны. Если считать допустимым снижение коэффициента усиления на краях полосы на 1,5...2,0 дБ по сравнению с коэффициентом усиления на средней частоте, то рабочая полоса антенны, имеющей 5...7 директоров, составляет 10...15% от средней частоты. При числе директоров, равном 9...11, рабочая полоса частот уменьшится до ±5...6% от средней частоты. Сужение полосы пропускания приводит к потере четкости, цветности сигнала изображения и ослаблению звукового сопровождения. Поэтому в частотных каналах 1...5 нельзя применять антенны типа «Волновой канал» с числом директоров более 5...7, а в каналах 6...12 — более 9...12. Например, в частотных каналах 1...5 не рекомендуется использовать 7-элементную антенну типа «Волновой канал» (рис. 10.16; табл. 10.9). В каналах 1...5 не используются 11-элементные антенны типа «Волновой канал» (рис. 10.17; табл. 10.10, 10.11).

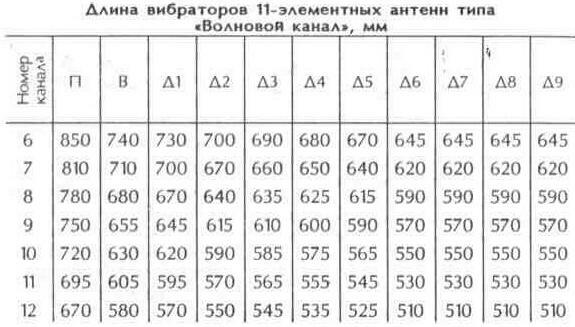

Таблица 10.10

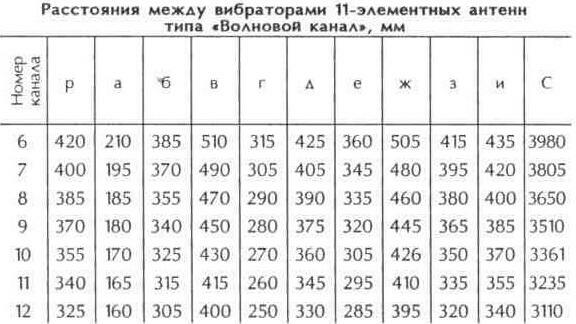

Таблица 10.11


Вибратор антенны представляет собой проводник, открытый на концах, поэтому его можно рассматривать как открытый колебательный контур, резонансная частота которого зависит от индуктивности L и емкости С, определяемых геометрическими размерами. Добротность (качество контура в основном определяется отношением L/C. При большом отношении (большая самоиндукция при малой емкости получается узкополосный контур с острым резонансом (рис. 10.18, а), при малом (небольшая самоиндукция при большой емкости) —широкополосный контур с менее выраженным резонансом (рис. 10.18, б).

Таким образом, ширина полосы пропускания вибратора (F) определяется отношением L/C, которое зависит от отношения l/d (длина волны канала к диаметру вибратора). Так, при одинаковой длине вибратор большего диаметра имеет большую емкость

и полосу пропускания, так как его поверхность больше, и, следовательно, меньшее отношение L/C, чем у вибратора с меньшим диаметром проводника.

Для изготовления антенн типа «Волновой канал» диапазона MB рекомендуется использовать трубки следующих диаметров: а — несущая стрела (30...35 мм — в каналах 1...5, 18...22 мм — в каналах 6...12); 6 — вибраторы (18...22 мм — в каналах 1...5, 10...16 мм — в каналах 6...12).

Радиус изгиба трубок петлевого вибратора произвольный, поэтому для его изготовления можно использовать прямые трубки, соединенные болтовыми креплениями или с помощью сварки.

Чем лучше металл проводит электрический ток, тем меньше сопротивление и потери будут в нем при высокочастотных колебаниях тока. Поэтому для вибраторов антенн предпочтительнее использовать металлы с высокой электропроводностью (медь, латунь, алюминий, дюралюминий). Однако из-за высокой стоимости цветных металлов промышленностью выпускаются антенны из стали со специальным антикоррозийным покрытием.

На параметры антенны не влияет профиль используемого материала, так как токи высокой частоты протекают только по поверхностям вибраторов. Сплошные стержни не рекомендуется применять из-за увеличения массы антенны.

Антенну можно изготовить также из металлических уголков, квадратных брусков, полосок и других профилей. Если используются полоски, их ширина должна быть равна удвоенному диаметру трубок, который необходим для данного диапазона УKB. В практике широко применяются вибраторы из деревянных брусков, обернутых медной фольгой, из отрезков коаксиального кабеля (используется медная оплетка),


из деревянных реек круглого сечения диаметром 15 мм или квадратного (15 х 15 мм) с оплеткой из тонкого медного провода диаметром 0,5...2 мм, который располагается равномерно и симметрично.

Коэффициент усиления антенн, вибраторы которых выполнены из подручных материалов, будет несколько ниже, чем у антенн из трубок необходимого диаметра. Поэтому суррогатные вибраторы для антенн следует использовать только в зоне уверенного приема.

Коэффициент усиления — величина, показывающая, во сколько раз напряжение или мощность, развиваемые в антенне принимаемыми сигналами, при прочих равных условиях больше напряжения или мощности, развиваемых полуволновым вибратором (эталонная антенна).

Различают коэффициенты усиления по напряжению (полю) и мощности. Коэффициент усиления по мощности численно равен квадрату коэффициента усиления по напряжению. Обычно коэффициент усиления антенны выражается в децибелах (дБ) и зависит от конструкции антенны. Например, у антенны типа «Волновой канал» коэффициент усиления (Кu) почти линейно зависит от количества директоров nд, приблизительно его можно определить по формуле

Кu = (2,5 • nд)^0.5 (раз).

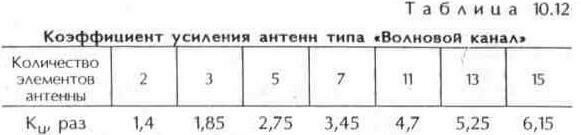

В табл. 10.12 приведены значения Кu антенн типа «Волновой канал» в зависимости от числа вибраторов.

Для защиты наружных антенн типа «Волновой канал» от коррозии их необходимо тщательно красить. Чтобы покрытия были прочными, металл зачищают и грунтуют (каждому типу красок соответствует определенная грунтовка). Перед окраской элементы антенны из стали (железа) на длительное время погружают в керосин или протирают рыбьим жиром (слой жира оставляют на 1.5...2 ч). Рыбий жир, пропитывая ржавчину, образует под ней пленку, препятствующую дальнейшей коррозии детали. Детали промывают (несколько минут) в насыщенном растворе хлорного олова, споласкивают в теплой воде и просушивают. На сухую поверхность вначале наносят грунтовку, а затем — краску.

Используются такие краски, которые являются хорошим диэлектриком и выдерживают климатические условия (например, синтетическая автоэмаль, нитроэмаль, глифталевые или масляные краски).

Антенны из меди или латуни также необходимо окрашивать, так как под воздействием кислорода воздуха и сернистых газов в атмосфере на поверхности этих металлов образуется слой сернистой меди, который обладает значительным сопротивлением и ухудшает работу антенны. На


качество работы антенны влияет также покрытие ее бронзовой или алюминиевой краской. Потери в антенне при низком уровне сигнала возрастают настолько, что прием может прекратиться.

Детали антенн из алюминия или его сплавов окрашивать не следует, так как оксидный слой на поверхности этих металлов обладает высоким сопротивлением и приближается по своим свойствам к диэлектрику. Оксидный слой защищает поверхность металла от дальнейшего окисления, а под тончайшей оксидной пленкой сохраняется металлическая поверхность с хорошей проводимостью для электрического тока.

Высокочастотные токи протекают только по поверхности металла, которая не должна представлять для токов сигнала, принятого антенной, большого сопротивления. Это предъявляет определенные требования к ее состоянию. Чтобы токи сигнала, принятого антенной, не встречали большого сопротивления, поверхности элементов антенны должны быть ровными и гладкими без поперечных прорезей или глубоких царапин, а у антенн дециметровых волн даже полированными.
