Антенны дециметровых волн




В диапазоне АМВ из-за уменьшения действующей длины приемной антенны при повышении частоты на входе антенны развивается меньшее напряжение, чем при тех же условиях в метровом диапазоне. Поэтому возникает необходимость устанавливать антенны с большим коэффициентом усиления. В антеннах типа «Волновой канал» это достигается при увеличении числа директоров, создании синфазных решеток из многоэлементных антенн (рис. 10.30). Так как размеры элементов антенн соседних каналов отличаются незначительно, обычно их приводят для группы каналов (табл. 10.20).

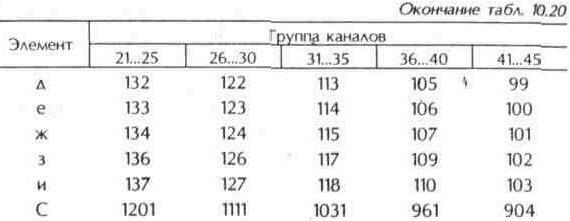

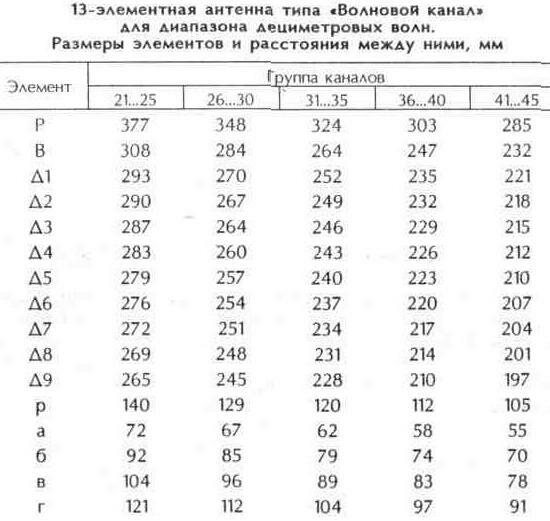

Т а б л и и а 10.20

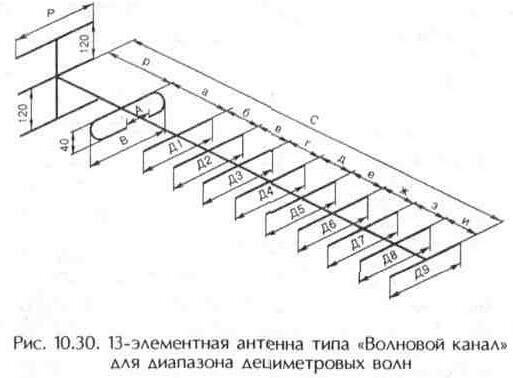

13-элементная антенна типа «Волновой канал» состоит из трех рефлекторов, активного петлевого вибратора и 9 директоров. Расстояния между торцами петлевого вибратора А равняется 10...20 мм. Диаметр вибраторов антенны — 4...8 мм. Коэффициент усиления антенны равен 11,5 дБ, угол раствора основного лепестка диаграммы направленности в горизонтальной и вертикальной плоскостях 40°.

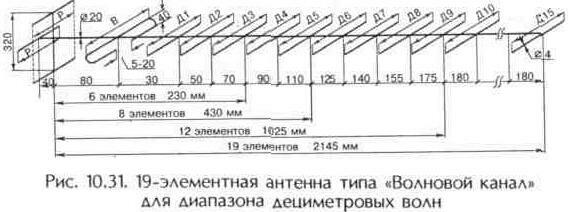

19-элементная антенна типа Волновой канал для диапазона ДМВ (рис. 10.31) состоит из трех рефлекторов, активного петлевого вибратора и 15 директоров. Вибраторы изготовлены из проволоки и трубок диаметром 4 мм. Они крепятся любым способом к несущей стреле диаметром 20 мм. Длина стрелы для любой группы каналов составляет 2145 мм (табл. 10.21). Коэффициент усиления антенны составляет 14...15 дБ, угол раствора основного лепестка диаграммы направленности в горизонтальной и вертикальной плоскостях равен 30...32.

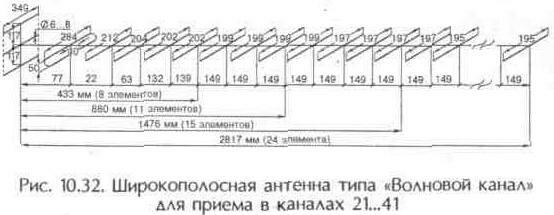

Широкополосная антенна типа «Волновой канал» для приема в каналах 21...41 (рис. 10.32).

В зависимости от расстояния до телевизионного передатчика и зоны уверенного приема его сигналов количество элементов (директоров) антенны можно уменьшать до 8,11 или 15.

В случае когда предпочтение отдано приему в одном телевизионном канале (например, прием программы НТВ из пос. Колодищи), размеры элементов антенны и расстояния между ними можно пересчитать на этот канал.

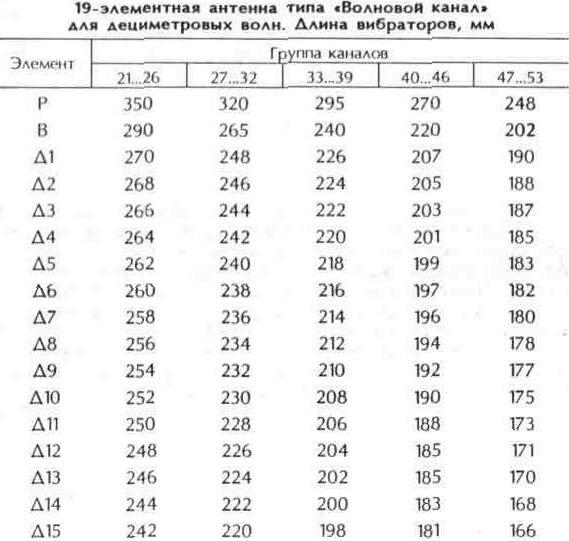

Таблица 10.21


Наибольший коэффициент усиления (13 дБ) широкополосная антенна ДМВ имеет в 28-м канале, средняя частота которого составляет 500 МГц. Коэффициент пересчета (Кп) в этом случае определяется по формуле

Кп=530/fcp



где fcp — средняя частота канала ДМВ, МГц. Для 37-го канала, средняя частота которого 562 МГц, Кп равен:

Кп=530/562=0,943.

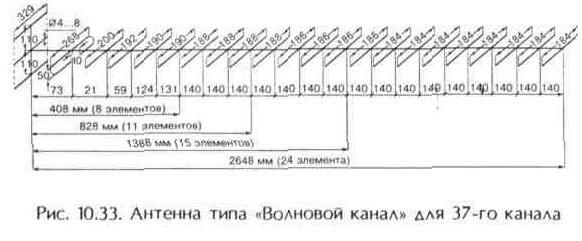

Умножив размеры элементов и расстояния между ними на 0,943, получим размеры антенны для 37-го канала (рис. 10.33). Так же можно пересчитать широкополосную антенну на любой канал (или группу каналов) ДМВ. Средняя частота канала (группы каналов) приведена в табл. 10.2, длина полуволновой петли — в табл. 10.1. При использовании металлической несущей стрелы (траверсы) полученные при пересчете размеры элементов увеличивают на половину ее диаметра.

Коэффициент усиления канальной антенны возрастает до 14...15 дБ. Антенну из восьми элементов используют на расстоянии до 20...30 км от пос. Колодищи, из 11 — до 30...40, из 15 элементов — до 50...60 км. За зоной уверенного приема на расстоянии до 70...90 км используют антенну из 24 элементов. Для обеспечения хорошего качества принимаемого изображения непосредственно на мачте устанавливают антенный усилитель.

Антенна мало подвержена влиянию близко расположенных предметов и имеет хорошую повторяемость. Допустимы отклонения до 2 мм от расчетных размеров практически без ухудшения параметров антенны.

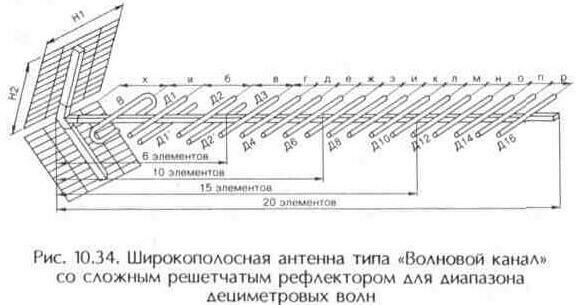

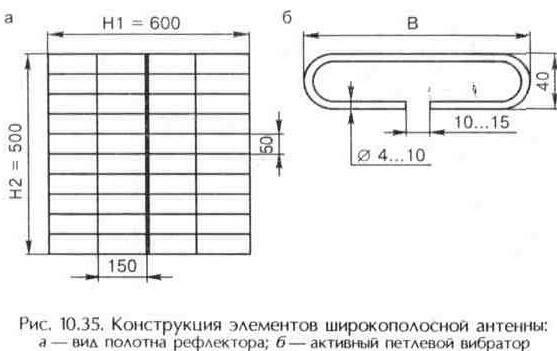

Антенна типа «Волновой канал» со сложным пассивным рефлектором (рис. 10.34; табл. 10.22...10.24) состоит из решетчатого рефлектора (рис. 10.35, а), два полотна которого установлены под углом 90° на конце несушей стрелы, активного петлевого вибратора (рис. 10.35, б) и 18 директоров.


При этом два первых директора (А1 и Д2) являются двухэтажными и разнесены по вертикали на толщину несущей стрелы (табл. 10.23).

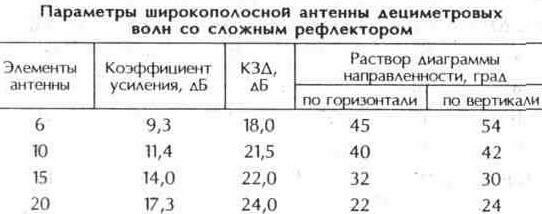

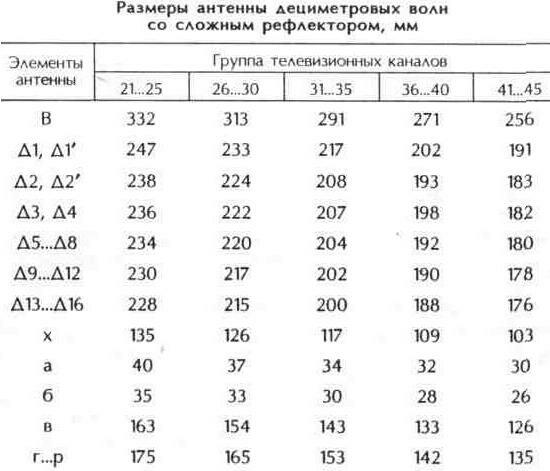

Таблица 10.22



Главным достоинством такой антенны является надежная экранировка задней полусферы благодаря увеличению КЗД при установке сложного рефлектора. Последний концентрирует энергию полезного сигнала в направлении активного вибратора, что способствует повышению коэффициента усиления антенны.

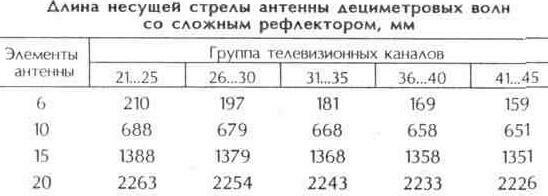

Таблица 10.23


Таблица 10.24

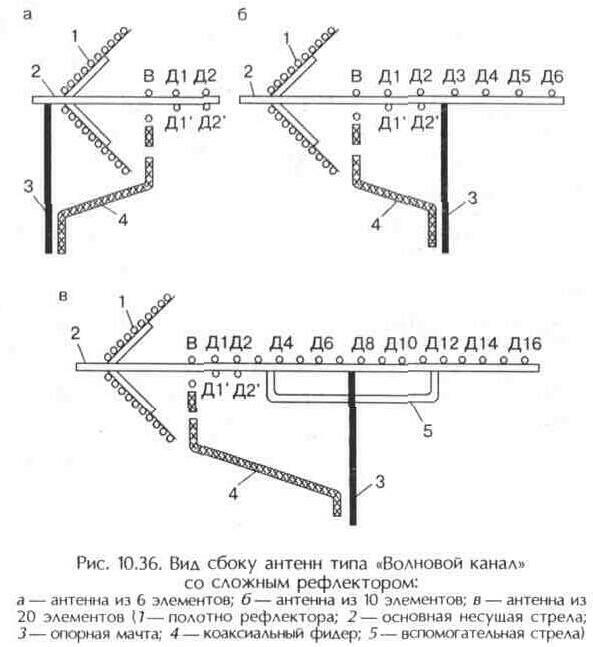

На рис. 10.36 показан вид сбоку описанной выше антенны. 6-элементная антенна предназначена для ближнего приема на расстоянии до 10...15 км от телевизионного передатчика:

10-элементная — 15...25; 15-элементная — 25...40; 20-элементная — на расстоянии 40...60 км и более.

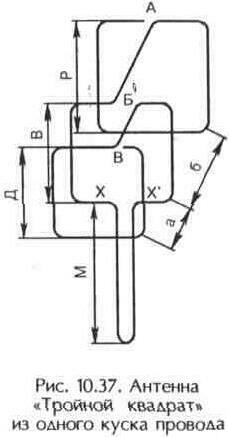

В диапазоне ДМВ широко используются рамочные антенные Тройной квадрат, рамки которых выполнены из цельного куска медного, латунного провода диаметром 2...3 мм. При размерах дециметрового диапазона (табл. 10.25) антенна обладает достаточной жесткостью. Провод необходимо изогнуть определенным образом (рис. 10.37). В точках А, Б и В провода необходимо зачистить и спаять. В этой конструкции вместо шлейфа (см. рис. 10.12), изготовленного из куска коаксиального кабеля, используется четвертьволновой корот-


козамкнутый мостик (см. рис. 10.11) той же длины, что и шлейф (см. табл. 10.5). Расстояние между проводами мостика остается прежним (30 мм). Конструкция такой антенны достаточно жесткая, и нижняя стрела здесь не нужна.

Фидер подвязывают к правому проводу мостика с наружной стороны. При подходе фидера к вибраторной рамке оплетку кабеля припаивают к точке X' центральный проводник — к точке X. Левый провод мостика закрепляют на диэлектрической стойке или в случае наружной антенны — на мачте. Важно, чтобы в пространстве между проводами мостика не находились фидер и стойка мачты.

При наличии медных, латунных или алюминиевых полосок

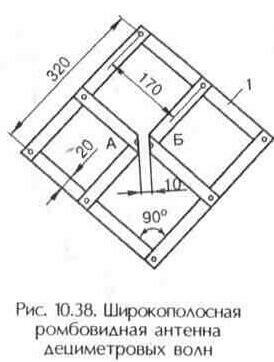

можно сделать ромбовидную антенну (рис. 10.38). Полоски (1) скрепляют внахлест винтами и гайками. В точке соприкосновения пластин должен быть надежный электрический контакт. Толщина полосок произвольная.

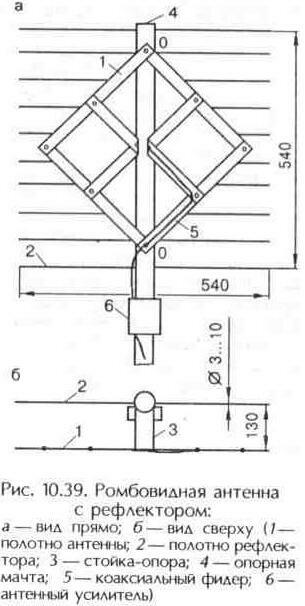

Ромбовидная антенна может работать в полосе частот каналов 21...60, коэффициент усиления ее равен 6...8 дБ. Для его повышения антенну можно снабдить рефлектором (рис. 10.39).

Простейший рефлектор представляет собой плоский экран, изготовленный из трубок или отрезков толстого провода. Диаметр элементов рефлектора некритичен (3...10 мм). Полотно рефлектора (2) крепится с помощью стоек-опор (3)

Таблица 10.25



к металлической или деревянной мачте (4). Точки 0 имеют нулевой потенциал, относительно земли, поэтому стойки (2) могут быть металлическими.

Фидер (5) — кабель типа РК с волновым сопротивлением 75 Ом прокладывают к точкам питания А и Б. Оплетку кабеля припаивают к точке Б, а центральный проводник — к точке А. При дальнем приеме ромбовидная антенна может быть оснащена широкополосным усилителем (6).

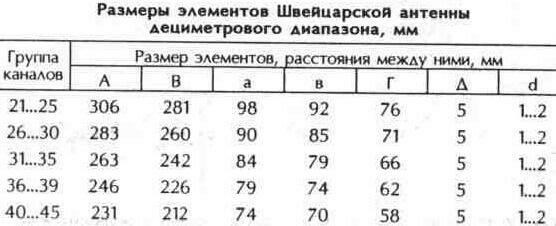

2-элементная Швейцарская антенна (см. рис. 10.21) также может использоваться в диапазоне ДМВ (табл. 10.26).

Таблица 10.26
