Аналог переходного трансформатора

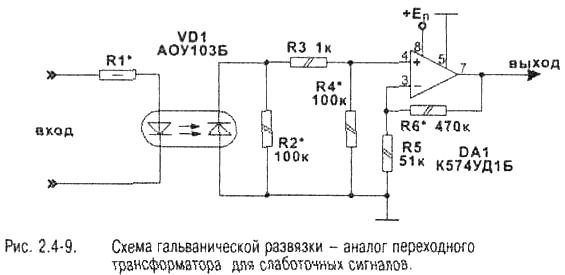

Устройство гальванической развязки — аналог переходного трансформатора для слаботочных сигналов

На рис. 2.4-9 приведена схема устройства, которое может заменить переходной трансформатор. Его можно использовать в слаботочных системах управления, импульсных источниках питания в цепи обратной связи и т.п. Коэффициент трансформации схемы зависит от типа применяемой оптопары и ОУ.
