Последовательный смеситель сигналов

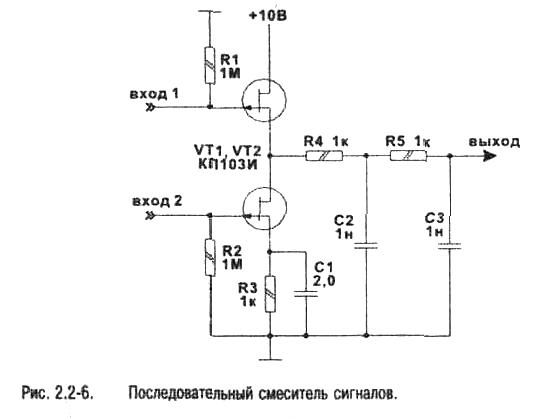

Смеситель на рис. 2.2-6 построен на двух полевых транзисторах. Первый транзистор является динамической нагрузкой второго. Гетеродинный сигнал, который подается на затвор VT2, модулируется преобразуемым сигналом, подводимым к затвору VT1. При небольших значениях входного сигнала выходной сигнал линейно зависит от входного. При входном сигнале более 1,2В появляются нелинейные искажения. Смеситель работает в звуковом диапазоне частот. На частотах свыше 500 кГц начинают сказываться межэлектродные емкости ПТ, которые уменьшают коэффициент передачи смесителя.
