Микрофонный усилитель

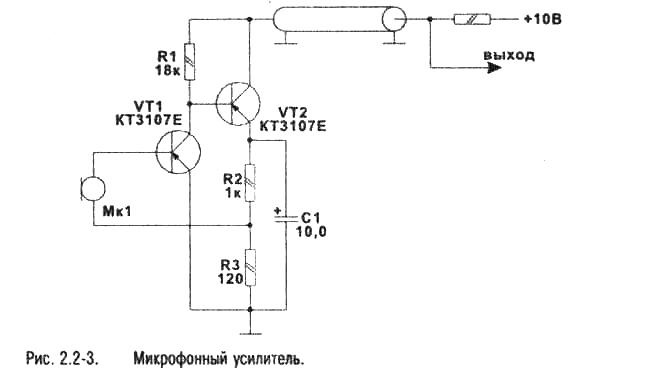

На рис. 2.2-3 приведена схема микрофонного усилителя, встраиваемого в держатель микрофона и питаемого через двужильный кабель. Схема работает с динамическими микрофонами и характеризуется хорошей помехозащищенностью. Выходной сигнал снимается с резистора R4. Смещение в базу транзистора VT1 и температурная стабилизация усилителя обеспечиваются делителем R2 и R3. Резистор R1 является нагрузкой первого каскада и осуществляет ООС во втором каскаде. Обратная связь снижает нелинейные искажения и обеспечивает выходное сопротивление 600 Ом. Полоса пропускания 16-12500 Гц. Коэффициент усиления 200.
