ЭКСПЕРИМЕНТ 8. Мостовые схемы




Цели

После проведения данного эксперимента Вы сможете распознавать, собирать и уравновешивать мостовую схему.

Необходимые принадлежности

* Цифровой мультиметр

* Макетная панель

* Источник постоянного напряжения

* Один потенциометр 10 кОм * Резисторы — 1/4 Вт, 5%:

один резистор 4, 7 кОм,

один резистор 12 кОм,

один резистор 18 кОм,

один резистор 100 кОм.

Вводная часть

Мостовая схема — это специальное соединение элементов, которое формирует выходное напряжение, сбалансированное относительно массы. Эта схема широко используется в измерительных приборах и во множестве промышленных схем, предназначенных для контроля.

Основная мостовая схема показана на рисунке 8-1А. Схема представлена в типичной ромбовидной конфигурации, чтобы ясно распознавать ее в качестве мостовой схемы. При более детальном рассмотрении Вы можете видеть, что мостовая схема — это по существу два делителя напряжения, параллельно подключенные к источнику питания. Это четко можно видеть по мостовой схеме, представленной в виде, показанном на рисунке 8-1 Б. Заметьте, что выходной сигнал снимается между двумя выходами делителей напряжения (точки А и В).


Рис. 8-1А.

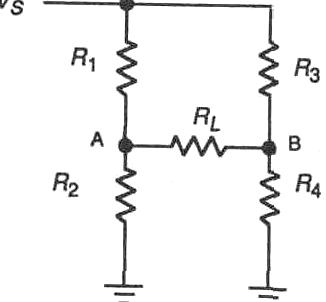

Рис. 8-1 Б.

Обычно выходное напряжение делителя напряжения снимается с точки соединения двух резисторов относительно массы. В мостовой схеме выходное напряжение снимается между двумя выходами делителей напряжения, а не относительно массы. Такой тип выхода называется дифференциальным (или симметричным) выходом.

Равновесие моста

Основное нейтральное состояние в мостовой схеме называется равновесием моста. Уравновешенный мост — это такой мост, выходное напряжение которого равно нулю. Такое состояние имеет место в том случае, когда выходное напряжение одного делителя напряжения равно выходному напряжению другого делителя напряжения, относительно массы. Если ввести в мостовую схему один или больше резистивных элементов с варьируемым сопротивлением, можно легко привести мост к такому уравновешенному состоянию. Равновесие моста имеет место в том случае, если сопротивления моста связаны следующим соотношением:

R1/R2= R3/R4

Иными словами, если отношения резисторов в делителях напряжения одинаковы, мост уравновешен, и выходное напряжение равно нулю.

Мост не уравновешен, если выходное напряжение одного делителя напряжения выше или ниже выходного напряжения другого делителя напряжения. Например, если на рисунке 8-1 напряжение в точке А больше, чем напряжение в точке В,

точка А будет иметь больший положительный потенциал, чем точка В. Если возникнет такое состояние, через нагрузку потечет ток от А к В.

Если же мост нс уравновешен в другом направлении, и напряжение в точке В выше напряжения и точке А, произойдет противоположное, то есть, ток потечет через нагрузку от точки В к точке А.

Краткое содержание

В данной работе Вы соберете мостовую схему и поэкспериментируете с ней. В одном из плечей моста будет использоваться потенциометр для обеспечения различных только что описанных состояний.

ПРОЦЕДУРА

1. Обратитесь к схеме на рисунке 8-2. Значения сопротивлений R1, R2 и R3, заданы. R4 —это потенциометр, подключенный в качестве переменного резистора, который может подстраиваться на любое значение между 0 и 10кОм. Используются только два из трех выводов потенциометра — центральный подвижный и один неподвижный вывод. Используя формулу, приведенную для уравновешенного моста, рассчитайте сопротивление, на которое должен быть установлен потенциометр R4, чтобы уравновесить мост. Для этого преобразуйте формулу, чтобы вычислить R4, и запишите полученное значение.

R4 = _____ Ом

2. Соберите схему, показанную на рисунке 8-2. Установите резистор R4 на середину его диапазона в качестве начальной позиции.

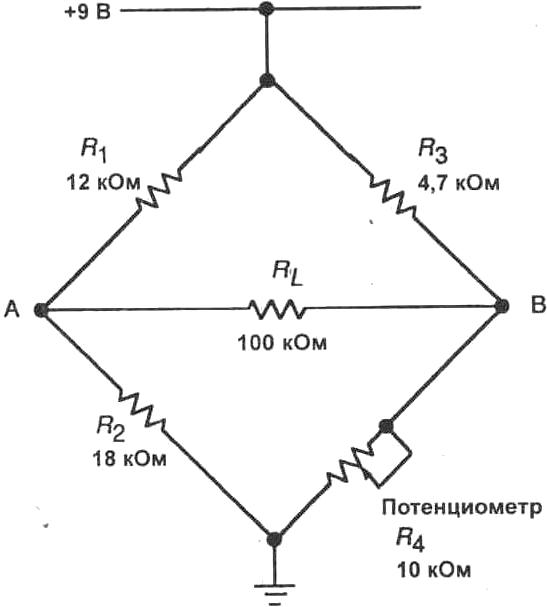

Рис. 8-2.

3. Включите Ваш мультиметр между точками А и В для измерения напряжения. Вы должны сосчитать на индикаторе некоторое значение напряжения. Установите на мультиметре переключатель пределов измерения в позицию для максимальной разрешающей способности.

4. Теперь регулируйте потенциометр R4 до тех пор, пока напряжение между точками А и В не станет

равным нулю. Когда Вы получите нулевое показание, переключите мультиметр на следующий более низкий предел измерения. Вы можете заметить некоторое остаточное напряжение. В данном случае продолжайте точную настройку потенциометром, пока не получите нулевого показания. Это будет уравновешенное состояние моста.

5. При уравновешенном состоянии моста измерьте напряжение в точке А по отношению к массе (в качестве которой служит отрицательный вывод источника питания) и в точке В по отношению к массе. Запишите полученные значения.

Va=_____В

Vв=_____В

6. Удалите потенциометр R4 из макетной панели. Делайте это осторожно, чтобы не нарушить настройку. После того, как Вы удалите потенциометр, измерьте его сопротивление между двумя выводами, которые Вы присоединяли к мостовой схеме. Запишите полученное значение сопротивления. R4 = ____ Ом

7. Сравните ваши расчетное и измеренное значения R4 для уравновешенного моста.

8. Снова включите потенциометр в мостовую схему. При этом Вы должны вставить выводы потенциометра в те же самые отверстия. Выполните измерение напряжения между точками А и В, чтобы убедиться в том, что оно все еще равно нулю. Если это не так, перенастройте R4 таким образом, чтобы обеспечить уравновешенное состояние моста.

9. Непрерывно контролируя напряжение между точками А и В, перемещайте движок потенциометра как в направлении по часовой стрелке, так и против часовой стрелки, из положения, при котором мост уравновешен. Замечайте амплитуду и полярность напряжения во время варьирования. Запишите амплитуду и полярность напряжения в положениях максимального выведения подвижного контакта резистора R4 в направлении по часовой стрелке и против часовой стрелки. Выходное напряжение = _______ В

(макс. против часовой стрелки) Выходное напряжение =_____ В

(макс. по часовой стрелке) 10. Размонтируйте схему.

ОБЗОРНЫЕ ВОПРОСЫ

1. Когда мост уравновешен, выходное напряжение:

а) равно напряжению источника питания,

б)невозможно определить,

в) имеет бесконечную величину,

г) равно нулю.

2. Мостовая схема составлена из двух более простых схем следующего типа:

а) делители напряжения,

б) последовательные схемы,

в) параллельные схемы,

г) делители тока.

3. В мостовой схеме на рисунке 8-1 напряжение между точкой А и массой равно +7,5 В. Напряжение между точкой В и массой равно +4,6 В, В каком направлении будет протекать ток в нагрузке?

а) слева направо,

б) справа налево,

в) ток протекать не будет.

4. В мостовой схеме на рисунке 8-1 сопротивление R1 неизвестно, R2, = 1 кОм, R3 = 3 кОм, R4 = 8 кОм. Каким должно быть сопротивление R1 для равновесия моста?

а) 375 Ом,

б) 1,25 кОм,

в) 2,4 кОм,

г) 2,67 кОм.

5. Один выходной контакт моста соединен с массой:

а) высказывание верно,

б) высказывание неверно.
