ЭКСПЕРИМЕНТ 7. Делители напряжения




Цели

После проведения данного эксперимента Вы сможете рассчитать выходное напряжение делителя напряжения с нагрузкой и без таковой, а также продемонстрировать, что потенциометр является варьируемым делителем напряжения.

Необходимые принадлежности

* Цифровой мультиметр

* Макетная панель

* Источник постоянного напряжения

* Один потенциометр 10 кОм

* Резисторы — 1/4 Вт, 5%:

один резистор 220 Ом, один резистор 470 Ом, один резистор 1 к0м, один резистор 2, 2 к0м, один резистор 3, 3 к0м, один резистор 10 к0м, один резистор 100 к0м.

ВВОДНАЯ ЧАСТЬ

Делитель напряжения — это резистивная схема, выходное напряжение которой меньше, чем входное напряжение. В электронных схемах часто оказывается необходимым уменьшить уровень напряжения сигнала. Наиболее легко это можно

осуществить при помощи двухрезисторной схемы, известной как делитель напряжения. Входное напряжение прикладывается параллельно к двум резисторам, а выходное напряжение снимается с одного из этих резисторов. Сопротивления этих резисторов выбираются таким образом, чтобы выходное напряжение составляло некоторую определенную часть от входного напряжения.

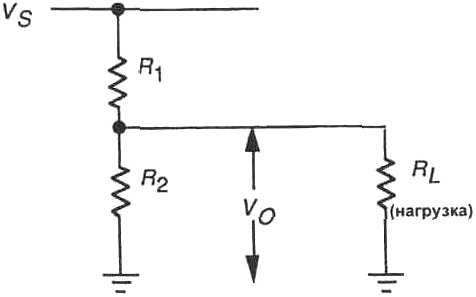

Рис. 7-1.

Широко используемый делитель напряжения показан на рисунке 7-1. Вы можете использовать закон Ома для расчета выходного напряжения, если известны входное напряжение и сопротивления резисторов. Тем не менее, следующая формула ускоряет и упрощает процесс вычислений.

Vo = VsR2/(R1 + R2)

Вычисление выходного напряжения в соответствии с приведенной выше формулой предполагает, что в схеме нет нагрузки. Если параллельно

резистору R2 подключена резистивная нагрузка с конечным сопротивлением, выходное напряжение будет меньше, чем вычисленное, по формуле. Если сопротивление нагрузки приближается к сопротивлению R2, нагрузка будет отбирать все больше и больше тока из схемы. Это приведет к перераспределению падений напряжения в схеме, и выходное напряжение будет уже значительно отличаться от рассчитанного в соответствии с приведенной выше формулой напряжения.

Для определения выходного напряжения делителя при наличии нагрузки Вы можете использовать стандартные методы расчетов в соответствии с законами Ома и Кирхгофа, которые уже применялись Вами в предыдущем эксперименте, чтобы дать заключение о выходном напряжении. Во многих приложениях, тем не менее, это не является необходимым. Если сопротивление нагрузки достаточно велико в сравнении со значением R2, выходное напряжение будет почти равным напряжению, значение которого получается в соответствии с приведенной выше формулой. При этом эмпирическим правилом является: сопротивление нагрузки должно в десять или более раз превышать сопротивление R2. Чем выше значение сопротивления нагрузки по отношению к R2, тем ближе выходное напряжение будет к значению, рассчитанному в соответствии с приведенной ранее формулой.

Потенциометр

Одним из наиболее часто используемых электроэлементов является потенциометр, который фактически представляет собой варьируемый делитель напряжения. Потенциометр — это переменный резистор с тремя выводами (см. рис. 7-2). Центральный вывод соединен с подвижным контактом, который может соединяться с любой точкой резистивного элемента, позволяя гасить часть полного приложенного напряжения. Подвижный контакт может перемещаться от одного конца резистивного элемента к другому, позволяя выбирать любое значение напряжения между напряжением входного источника и нулем. Потенциометры широко используются в электронных схемах, поскольку с их помощью удается точно выполнить настройку выходного напряжения, желательного для конкретного применения.

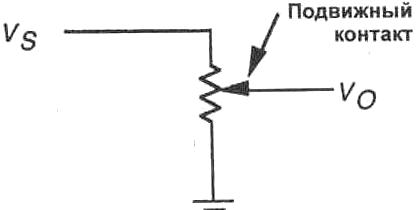

Рис. 7-2.

Краткое содержание

В данном эксперименте Вы соберете и продемонстрируете резистивные делители напряжения, а также покажете изменение выходного напряжения при различных уровнях нагрузки. Вы также

продемонстрируете использование потенциометра в качестве варьируемого делителя напряжения.

ПРОЦЕДУРА

1. Обратитесь к схеме делителя напряжения, показанной на рисунке 7-3. Выполните расчет выходного напряжения с нагрузкой 1 кОм и без нее.

Vo=___В (нагрузка 1 кОм)

Vo = ________ В (без нагрузки)

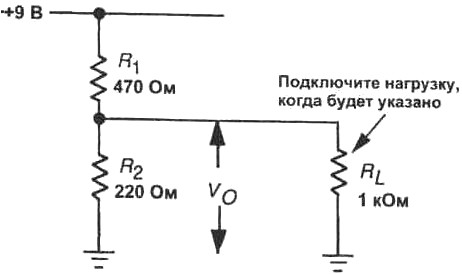

Рис. 7-3.

2. Соберите схему, показанную на рисунке 7-3. Не присоединяйте резистор 1 кОм. Измерьте выходное напряжение на R2. Это напряжение без нагрузки.

Vo=_______В

3. Присоедините нагрузочный резистор 1 кОм параллельно R2, как показано на рисунке 7-3. Измерьте выходное напряжение с подключенной нагрузкой. После этого отсоедините нагрузку

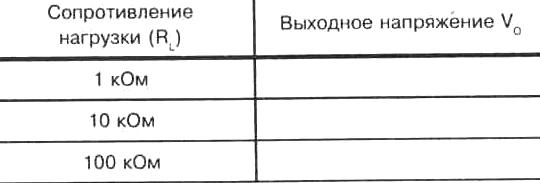

1 кОм и замените ее резистором 10 кОм. Снова измерьте выходное напряжение. Наконец, замените резистор 10 кОм на резистор 100 кОм. Измерьте выходное напряжение. Запишите значения выходных напряжений в таблицу.


4. Основываясь на данных, накопленных в шаге З, укажите, как варьируется выходное напряжение в зависимости от различных сопротивлений нагрузки.

5. Размонтируйте схему на рисунке 7-3. Смонтируйте потенциометр 10 кОм на Вашей макетной панели. Каждый из контактов должен входить в отверстие на отдельном вертикальном ряду отверстий макетной панели. Центральный контакт — это подвижный контакт. Затем подключите к потенциометру источник питания 9 В, как показано на рисунке 7-4. Вы будете измерять выходное напряжение между отрицательным выводом источника и подвижным контактом потенциометра.

6. Подключите Ваш мультиметр на выход потенциометра для измерения выходного напряжения (Vo). При помощи небольшой отвертки полностью выведите подвижный контакт потенциометра против часовой стрелки. Запишите

полученное выходное напряжение. Затем полностью выведите подвижный контакт потенциометра по часовой стрелке. Снова запишите полученное выходное напряжение.

Vo=___В (против часовой стрелки)

Vo=__В (по часовой стрелке)

7. Теперь контролируйте выходное напряжение потенциометра. Отрегулируйте Ваш потенциометр таким образом, чтобы выходное напряжение составляло половину входного напряжения (напряжения источника питания).


Рис. 7-4.

8. Размонтируйте схему рисунка 7-4.

9. Используя Ваш мультиметр, измерьте сопротивление между центральным выводом (подвижный контакт) и каждым из других выводов потенциометра. Запишите полученные значения. Сопротивление между центральным контактом и одним выводом = ______ Ом

Сопротивление между центральным контактом и другим выводом = ______ Ом

Объясните полученные Вами значения.


Рис. 7-5.

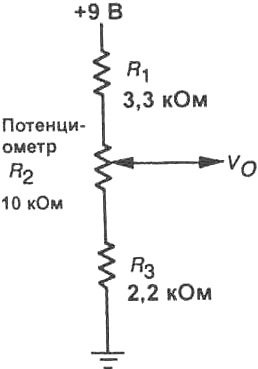

10. Соберите делитель напряжения, показанный на рисунке 7-5. Рассчитайте, в каком диапазоне может варьироваться выходное напряжение при использовании потенциометра.

Vo = __ В (против часовой стрелки)

Vo = _____ В (по часовой стрелке)

11.Подключите схему к источнику питания. Измеряйте теперь выходное напряжение схемы, варьируя положение подвижного контакта потенциометра по всему его диапазону. Запишите предельные значения напряжения.

Vo = __ В (против часовой стрелки) Vo = _____ В (по часовой стрелке)

ОБЗОРНЫЕ ВОПРОСЫ

1. Делитель напряжения, аналогичный показанному на рисунке 7-1, имеет следующие сопротивления резисторов: R1 = 10 кОм и R2 = 1 кОм.

Источник питания дает напряжение 15В. Выходное напряжение составляет:

а) 1, 28 В,

б) 1, 36 В,

в) 1, 5 В,

г) 1, 72 В.

2. Каково минимальное значение сопротивления нагрузки, которая может подключаться к делителю напряжения из вопроса 1, чтобы выходное напряжение не снижалось значительно?

а) 100 Ом,

б) 1 кОм,

в) 10 кОм,

г) 100 кОм.

3. Варьируемый делитель напряжения — это:

а) потенциометр,

б) переменный резистор,

в) реостат,

г) варистор.

4. Постоянное напряжение 6 В приложено к потенциометру. Выходное напряжение может быть установлено на любое значение в диапазоне:

а) от —6 до+ 6 В,

б) от 0 до 6 В,

в) от 0 до 9 В,

г) от 0 до 12 В.

5. Потенциометр из вопроса 4 настроен так, чтобы гасить 85% приложенного напряжения. При этом выходное напряжение составляет:

а) 0, 9 В,

б) 2, 6 В,

в) 4, 3 В,

г) 5, 1 В.
