Формирователи импульсов по фронту сигнала




При разработке цифровых устройств нередко требуется формировать импульсы, привязанные к входному сигналу. Если не предъявляются высокие требования к стабильности и длительности формируемого импульса, могут применяться схемы на основе дифференцирующих (рис. 1.49) или интегрирующих (рис. 1.50 и 1.51) RC-цепей. В этом случае для расчета длительности импульса используются те же соотношения, что и для одновибраторов.

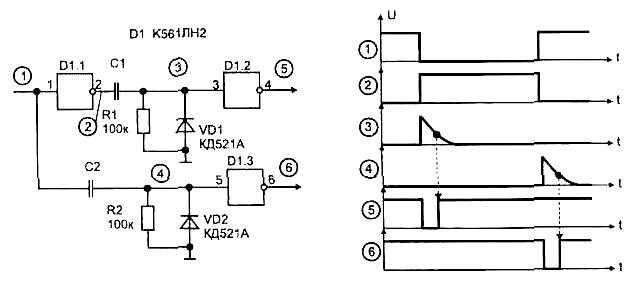

Рис. 1.49. Формирователь импульсов на дифференцирующих цепях

На рис. 1.52 показана схема формирователя, в которой в зависимости от длительности запускающего импульса формируемый выходной импульс будет иметь фиксированную или укороченную длительность. Схема, приведенная на рис. 1.53, генерирует импульсы по переднему и заднему фронту входного сигнала. Причем выходные импульсы имеют всегда полную длительность, независимо от момента снятия сигнала запуска. Здесь допускается раздельная регулировка. Длительности и периода следования импульсов.

Схема, рис. 1.54, может использоваться для повторения входного сигнала с помехами по фронтам (от удаленного источника). Она позволяет улучшить форму импульсных сигналов со "звоном" (колебаниями по фронтам импульсов),

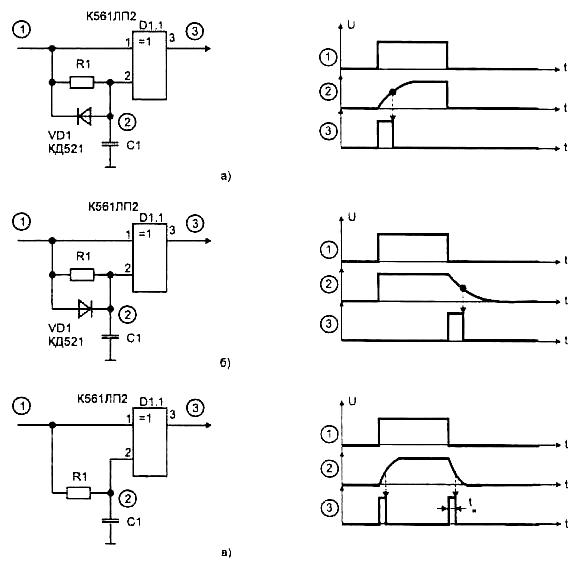

Рис. 1.50. Формирователи импульсов на основе интегрирующих цепей

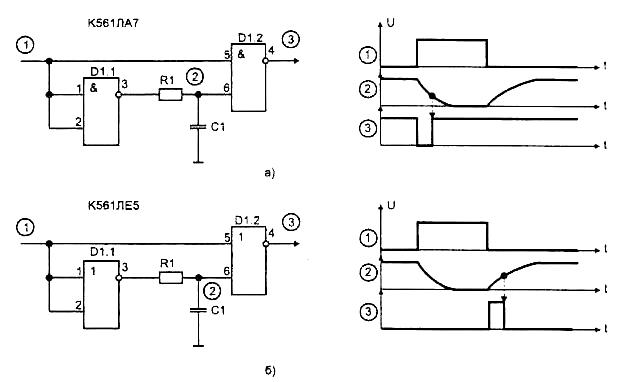

Рис. 1.51. Формирователь импульса по фронту сигнала

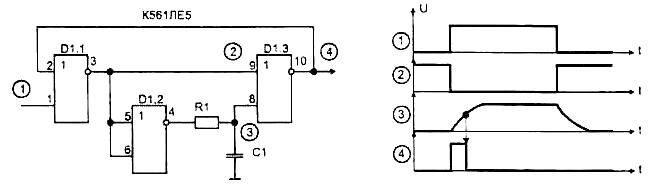

Рис. 1 52. Формироватеть пмпульса

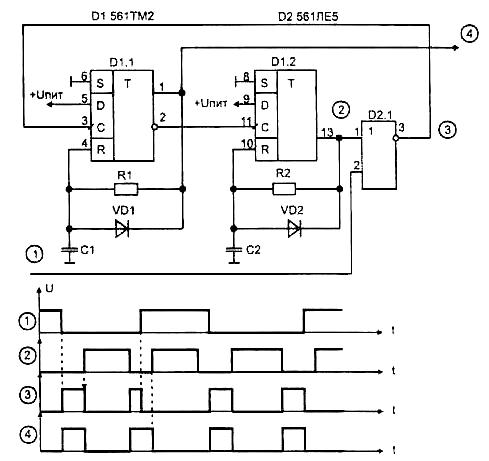

Рис. 1.53. Формирователь импульсов по переднему и заднему
фронту входного сигнала

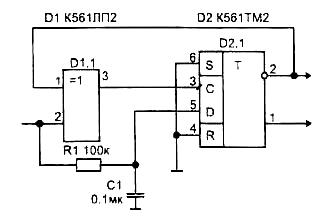

Pис 1.54. Повторитель входных импульсов с защитой от помех

что бывает при передаче сигнала по длинной, плохо согласованной линии или радиоканалу. Постоянная времени цепи R1-C1 зависит от периода следования входных импульсов и выбирается такой, чтобы к приходу спада входного импульса напряжение на конденсаторе С1 было близко к напряжению питания
Тогда первый же перепад входного импульса установит триггер D2.1 снова в единичное состояние.

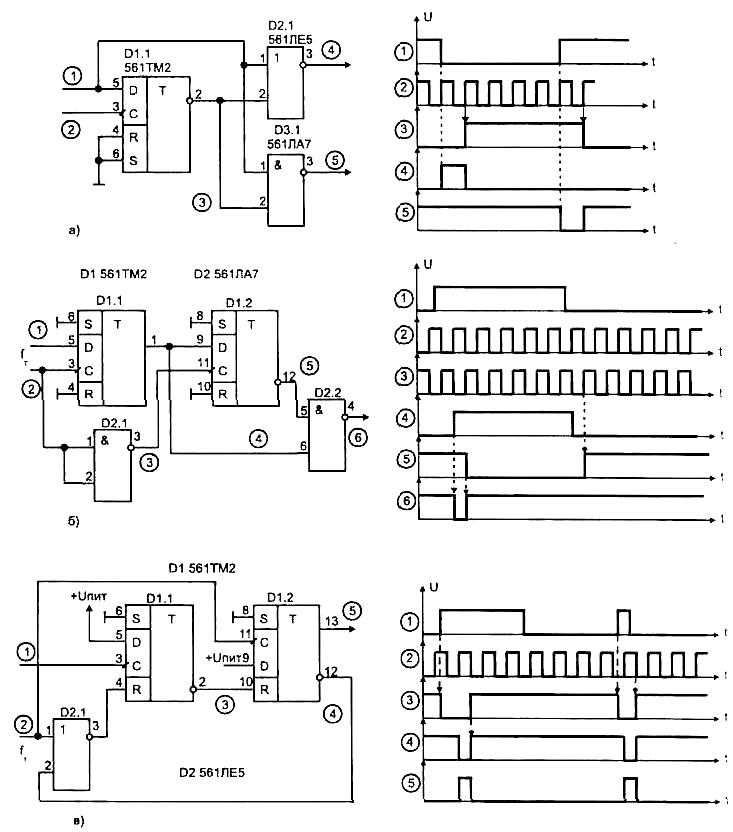

Рис. 1.55. Формирователь импульсов с синхронизацией тактовой частотой

Большую помехоустойчивость и стабильность в работе обеспечивают схемы формирователей импульсов без использования RC-цепей, рис. 1.55...1.57. В этом случае выходные сигналы получаются синхронными с внутренней тактовой частотой. Процесс синхронизации сводится к сдвигу фронта импульса входной
информации до совпадения его с фронтом ближайшего тактового импульса. При этом длительность преобразованных таким образом информационных импульсов будет также определяться длительностью импульса синхрочастоты.

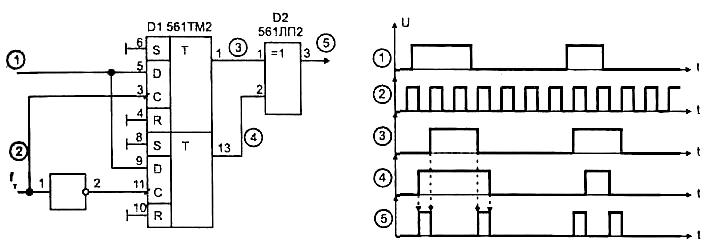

Рис. 1.56. Формирование двух импульсов

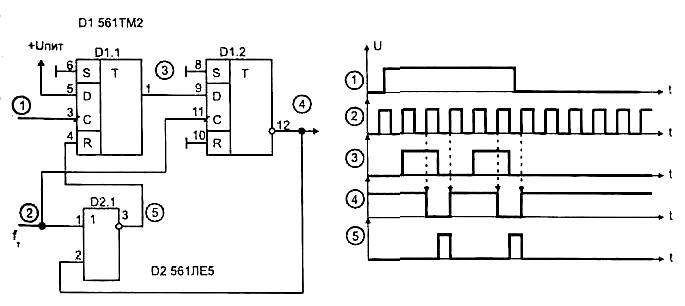

Рис. 1.57. Формирователь импульсов

Длительность формируемых схемой, рис. 1.55а, импульсов будет равна периоду тактовой частоты (T=1/fт), и ее легко можно изменить, меняя частоту на входе 2. Используя счетчики и комбинационную логику, можно получить выходной сигнал практически любой длительности.

Схема на рис. 1.56 обеспечивает на выходе формирование двух импульсов, привязанных к фронтам входного сигнала.

Схема, показанная на рис. 1.57, в зависимости от длительности информационного импульса на выходе дает синхронизированные с тактовой частотой одиночный импульс или же серию импульсов.

Цифровые схемы применяют также при передаче (обмене) не синхронизированных сигналов между устройствами. Каждый источник, как правило, имеет свой тактовый генератор и непосредственное использование этих сигналов может привести к сбоям из-за случайного разброса фаз тактовых импульсов. В этом случае становится обязательным привязка в приемном устройстве всех внешних управляющих сигналов к собственной тактовой частоте.
