Электронный пускатель




Как известно, электромеханические пускатели широко применяют в электроаппаратуре для исключения повторного включения устройства после пропадания напряжения в сети. В таких пускателях коммутация нагрузки производится контактами реле. Значительно уменьшить обгорание контактов реле можно использованием тринисторов или симисторов, в этом случае контакты реле используются для управления слаботочной цепью тринистора.

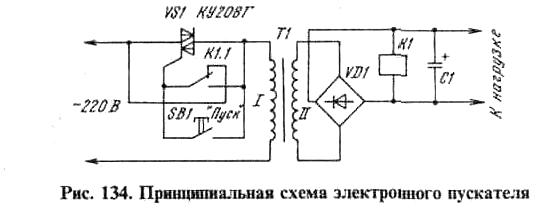

Схема электронного пускателя представлена на рис. 134. Первичная обмотка трансформатора питания Т1 подключена к питаю-


щей сети через симистор VS1. Нормально замкнутые контакты реле К1 шунтируют катод и управляющий электрод симистора, что обеспечивает закрытое состояние последнего. При нажатии кнопки SB1 "Пуск" через ее замыкающие контакты напряжение поступает на обмотку I трансформатора. Срабатывает реле К1 и своими контактами соединяет управляющий электрод симистора с его анодом. При этом симистор открывается в начале каждого полупериода, подавая напряжение на трансформатор и в нагрузку и после отпускания кнопки.

Данные трансформатора Т1, диодного моста VD1, реле К1 и конденсатора С1 определяются параметрами нагрузки. Такой электронный пускатель можно использовать, например, в зарядном устройстве (см. рис. 76).

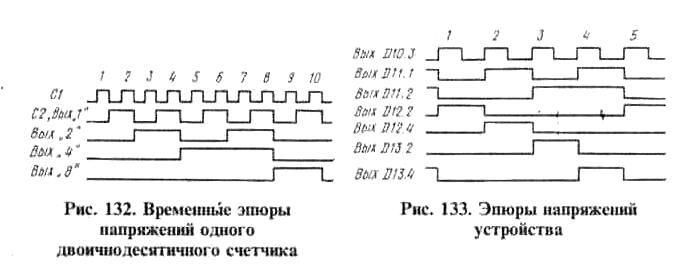

выходах элементов DD9.1, DD9.2, DD9.3, DD9.4 повторяют соответственно уровни на выходах 1, 2, 4, 8 микросхемы DD1, т. е. происходит считывание информации, записанной в счетчике DD1. Когда напряжение высокого уровня имеется на выходе элемента DD12.4, информация считывается из счетчика DD2 и т. д. Таким образом, за время выработки генератором четырех тактовых импульсов на входы дешифратора DD14 поочередно поступает информация о состоянии счетчиков DD1, DD2, DD3, DD4.

Когда напряжение высокого уровня имеется на выходе логического элемента DD12.2, то транзистор, подключенный к выводам 2, 13, 14 микросхемы DA1, закрыт, а остальные транзисторы открыты, на анодах ламп HG2-HG4 напряжение низкого уровня и они не светятся; светится только одна из цифр лампы HG1. При поступлении следующего импульса с генератора тактовых импульсов оказывается закрытым следующий транзистор микросхемы DA1, поэтому под напряжением находится только лампа HG2, и так далее 'при поступлении следующих импульсов. Таким образом, лампа HG1 индицирует состояние счетчика DD1, HG2- DD2, HG3 - DD3 и HG4 -DD4. Так как частота тактовых импульсов достаточно велика, создается впечатление непрерывной работы каждой газоразрядной лампы.

Устройство собрано на плате из гетинакса размерами 112 х 95 мм. Здесь расположены только те элементы, которые обозначены на рис. 130. Все соединения выполнены проводами. Конденсаторы С 1, С2 -типов КМ-6, КЛС, МБМ и др. В счетчике могут быть использованы аналогичные микросхемы серии К 133, имеющие такую же нумерацию всех выводов. Вместо микросхем DD5-DD10, DD12, DD13 могут быть использованы также аналоги из серий К 131, К 158, имеющие такую же нумерацию выводов. Вместо микросборки транзисторов DA1 можно применить транзисторы типа КТ605А или КТ940А. В качестве ламп HG1-HG4 можно использовать индикаторы ИН-1, ИН-8, ИН-12Б и ИН-18.
