Лабораторный трансформатор




При разработке различных устройств возникает необходимость регулирования переменного сетевого напряжения. Если при этом допускается искажение синусоидальной формы напряжения, можно применять тринисторные регуляторы, о которых рассказывалось выше. Если же требуется синусоидальное напряжение, необходимо применять трансформатор. Удобным является лабораторный автотрансформатор (например, типа ЛАТР-2М), обмотка которого намотана на тороидальном магнитопроводе, а подвижный контакт скользит по торцевой поверхности обмотки (предварительно очищенной от изоляции).

Однако такие трансформаторы весьма дефицитны. Кроме того, надежность подвижного контакта со временем ухудшается. Гальва-



ническая связь с сетью выходных зажимов также не всегда допустима.

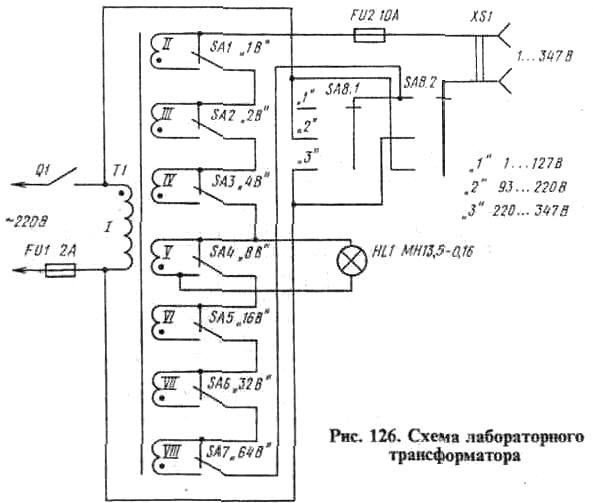

Устройство, схема которого представлена на рис. 126, позволяет изменять синусоидальное напряжение на нагрузке в пределах от 1 до 347 В ступенями через 1 В, при этом на поддиапазоне изменения напряжений 1...127 В гальваническая связь с сетью отсутствует. Допустимый выходной ток определяется наименьшим сечением провода обмотки из всех обмоток, участвую-

щих в образовании требуемого напряжения, при этом максимальная мощность не должна превышать 170 Вт.

Регулирование напряжения осуществляется в трех поддиапазонах, тот или иной диапазон выбирается переключателем SA8. В первом поддиапазоне в формировании выходного напряжения участвуют обмотки II-VIII трансформатора Т1. Напряжения обмоток имеют значения, равные степеням числа 2:2^0, 2^1,...,2^6. Таким образом, путем последовательного соединения требуемых обмоток можно получить любое напряжение от 1 до 127 В ступенями через 1 В. Соединение обмоток производится переключателями SA1-SA7. В показанном на схеме положении переключателей все обмотки выключены.

В положении "2" переключателя SA8 вторичные обмотки трансформатора включаются последовательно-встречно с первичной обмоткой, и их напряжения вычитаются. Следовательно, результирующее выходное напряжение может изменятся от 93 В (220 В - 127 В) , когда все вторичные обмотки выключены.

В положении "3" переключателя SA8 вторичные обмотки трансформатора соединяются последовательно согласно с первичной обмоткой, так что их напряжение, когда вторичные обмотки включены, составляет 220 В (220 В±0 В); максимальное выходное напряжение, когда в работу включены все вторичные обмотки, составляет 347 В (220 В+ 127 В).

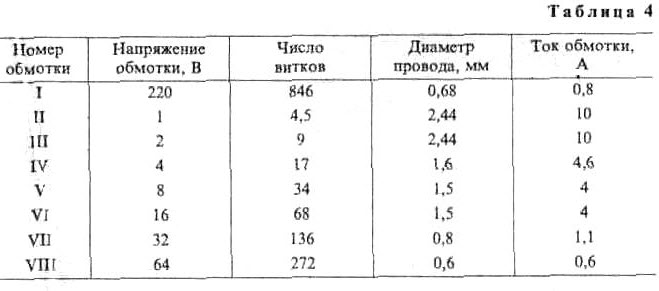

Трансформатор Т1 выполнен на магнитофоне ШЛ25 х 40. Намоточные данные всех обмоток и максимальные токи представлены в табл. 4. Начала обмоток на принципиальной схеме обозначены


точками. Тип обмоточного провода - ПЭВ-2 (обмотки I, IV-VIII), ПБД (обмотки II-III).

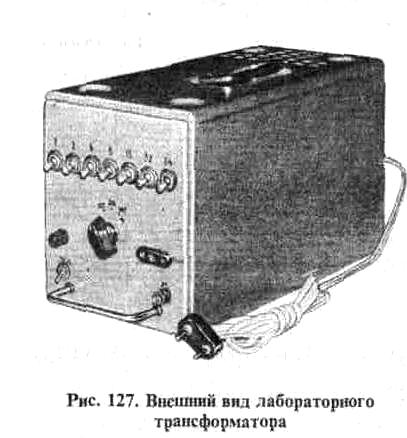

Первой наматывают обмотку I, затем VIII, VII, ..., II. В качестве выключателя питания Q1, переключателей SA1-SA7 можно использовать тумблеры типа ТВ 1-4, ТВ2-1 или ТП1-2. Галетный переключатель SA8 - ПГК-ЗП6Н, причем для повышения надежности контакты объединены в два переключателя по три группы контактов в каждом. Внешний вид лабораторного трансформатора представлен на рис. 127.
