Удаление изоляции с монтажных проводов




Монтажные провода в пластмассовой изоляции радиолюбители зачищают обычно с помощью ножа, ножниц или бокорезов. При этом, как правило, повреждается и металлическая жила провода. Кроме того, шелковую оплетку, если она есть, удалить таким способом весьма трудно. Предлагаемое несложное устройство позволяет быстро и качественно удалять изоляцию с концов монтажных проводов типа МГШВ, МГТФ и др. При этом металлические жилы проводов совершенно не повреждаются.

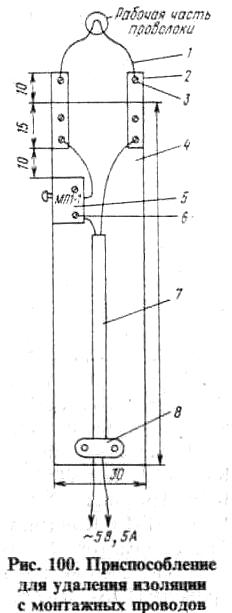

Приспособление для удаления изоляции с монтажных проводов (рис. 100) представляет собой нихромовую проволоку 1, закрепленную на двух держателях 2 с помощью винтов 3. Держатели укреплены винтами на текстолитовой пластине 4 толщиной


б... 10 мм. Здесь же установлена кнопка 5 с помощью винтов 6. Токоподводящие провода 7 закреплены жестяным хомутиком 8.

Для питания приспособления используется трансформатор, вторичная обмотка которого рассчитана на напряжение 4...5 В при токе 4...5 А. Можно применять трансформатор ТВК-110Л-1, удалив с него все вторичные обмотки и намотав новую вторичную обмотку, содержащую 45 витков провода ПЭВ-1 1,2. Первичная обмотка трансформатора во время выполнения работ все время включена в сеть, а нихромовую проволоку (ее диаметр 0,7...0,9 мм) с помощью кнопки кратковременно подключают к вторичной обмотке трансформатора.

Приспособление держат в правой руке, нажимают на 2...3 с кнопку и, вставив конец провода внутрь рабочей части нихромовой проволоки поворачивают провод на 1-1,5 оборота. После этого изоляция легко снимается с помощью пинцета.
