Карманный электронный секундомер




Карманный электронный секундомер позволяет производить отсчет текущего времени от 1 до 99 с в диапазоне "Секунды" и от 1 до 99 мин в диапазоне "Минуты". Кроме того, устройство генерирует случайные числа в диапазоне I... 99.

Принципиальная схема секундомера представлена на рис. 65. На микросхеме DD1 выполнен генератор импульсов, частота которых стабилизирована кварцевым резонатором Z1, а также делители частоты. На выходе М (вывод 10 микросхемы) импульсы следуют с периодом 1 мин, на выходе S1 (вывод 4) - с периодом 1 с, на выходе F (вывод 11) - с частотой 1024 Гц.

Если контакты выключателя SB1 "Пуск" разомкнуты, то все делители микросхемы DD1 находятся в исходном состоянии и импульсы на выходах М, S1, F отсутствуют. При замыкании контактов этого выключателя на указанных выходах появляются импульсы. На схеме показано такое положение контактов кнопочных переключателей SB2 и SB3, при котором на счетный вход микросхемы DD2 поступают импульсы с периодом следования 1 мин.

Микросхема К176ИЕ4 (DD2, DD3) содержит двоичный декадный счетчик и преобразователь его состояний в сигналы управления семисегментным индикатором. Триггеры декады устанавливаются в нулевое состояние при подаче напряжения высокого уровня на вход R, а переключаются спадами импульсов, поступающих на вход С. На выходах a-g формируются выходные сигналы, обеспечивающие на семисегментном индикаторе свечение цифр, соответствующих состоянию декады. При подаче напряжения низкого уровня на управляющий вход S состояние декады определяется напряжением высокого уровня на выходах a-g, а при подаче напряжения высокого


уровня на вход S - напряжением низкого уровня на выходах a-g. Такое переключение уровней выходных сигналов расширяет область применения микросхемы. Выход Р микросхемы - выход переноса, на котором в момент перехода декады из состояния 9 в состояние 0 формируется отрицательный перепад напряжения. Этот выход служит для связи с последующими разрядами.

Таким образом, при подаче на вход С микросхемы DD2 минутных импульсов цифровые семисегментные люминесцентные индикаторы отображают текущее время в минутах: HG1 - единицы минут, HG2 - десятки минут.

При нажатии кнопки SB3 "ГСЧ" (генератор случайных чисел) на вход микросхемы DD2 поступают импульсы с частотой 1024 Гц. За время удержания кнопки (1...3 с) счетчики DD2, DD3 неоднократно переполняются, поэтому индикаторы после отпускания кнопки высвечивают случайное число.

Для индикации режима работы секундомера на анод разделительной точки индикатора HG1 (вывод 11) подаются секундные импульсы с выхода S1 микросхемы DD1, поэтому при нажатой кнопке SB1 "Пуск" точка на индикатор мигает с периодом 1 с.

Аноды и сетки цифровых индикаторов питаются напряжением 9 В, а нити накала индикаторов - переменным напряжением 0,8 В с выхода преобразователя напряжения. Преобразователь напряжения, выполненный на транзисторах VT1, VT2 и трансформаторе Т1, представляет собой симметричный автоколебательный мультивибратор. Его частота определяется в основном сопротивлениями резисторов R6, R7 и числом витков обмотки I трансформатора Т1. В данном случае частота составляет около б... 8 кГц. Ток, потребляемый преобразователем под нагрузкой от источника питания, равен 10...15 мА. В принципе питание нитей накала можно осуществлять от источника напряжением 9 В через ограничительный резистор, однако экономичность такого секундомера была бы значительно хуже (нить накала одного индикатора потребляет ток 45..,55 мА).

О деталях секундомера. Используемые микросхемы аналогов в других сериях не имеют. Цифровые индикаторы ИВ-3А можно заменить на ИВ-6, однако последние имеют несколько большие габаритные размеры и ток нити накала. Транзисторы VT1 и VT2 -любые из серий КТ312, КТ315, КТ503, КТ3117. Резисторы-типа МЛТ-0,25. Конденсаторы С1, С2 - типов КТ, К10-7, К10-23; СЗ-С5 -КЛС, КМ-6, К10-23; С6 - К50-6, К50-16, К50-12. Трансформатор 01 намотан на ферритовом кольце К 10х6х3 с магнитной проницаемостью 600....1000. Обмотка I содержит 420 витков провода ПЭВ-2 0,10 с отводом от середины; обмотка II содержит 35 витков провода

ПЭВ-2 0,17. Выключатели SB1, SB4 и переключатели SB2, SB3 -типа П2К: SB1, SB2, SB4 - с фиксацией положения, SB3 - без фиксации.

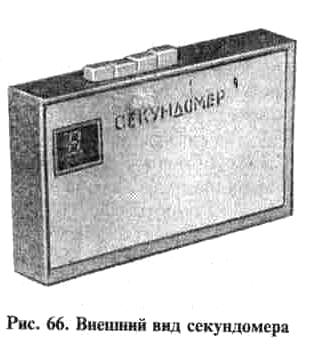

Секундомер собран на отрезке универсальной печатной платы (рис. 16, а), монтаж выполнен проводами. Корпусом служит уже упоминавшаяся выше пластмассовая коробка для рыболовных принадлежностей размерами 120 х 70 х 20 мм (рис. 66).

В налаживании секундомер не нуждается.
