Сторожевые устройства




Для защиты дачного участка от непрошенных гостей, для ограждения опасных объектов можно использовать сторожевое устройство.

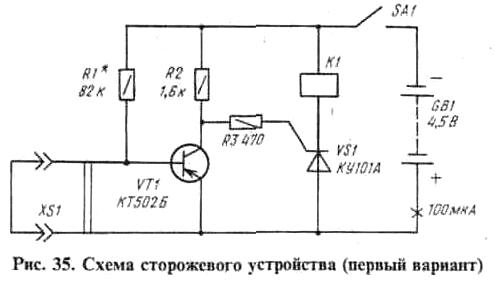

Схема такого устройства (первый вариант) показана на рис. 35. Объект, нуждающийся в охране, окружают по периметру медным обмоточным проводом диаметром 0,1...0,3 мм. Этот охранный шлейф может быть прикреплен к забору или к вбитым в землю колышкам. Концы шлейфа подключают к электронному автомату через гнезда XS1. Пока шлейф не поврежден, через его небольшое сопротивление база транзистора VT1 соединена с эмиттером. В это время транзистор и тринистор VS1 закрыты, потребляемый устройством ток (около 100 мкА) определяется в основном сопротивлением резистора R1 и начальным током коллектора транзистора. При обрыве шлейфа на базу транзистора через резистор R1 подается отрицательное напряжение смещения, которое открывает транзистор. Через открывшийся транзистор и резистор R3 поступает положительное напряжение на управляющий электрод тринистора VS1.

Тринистор при этом открывается, срабатывает электромагнитное реле К1 и своими контактами (на схеме не показаны) включает звуковой сигнализатор, например электрический звонок. После устранения обрыва провода автомат устанавливают в исходное состояние (дежурный режим) кратковременным выключением питания (SA1).


В устройстве можно применить транзистор из серий КТ203 КТ361, КТ502 со статическим коэффициентом передачи тока не менее 50. Тринистор может быть любым из серии КУ101. Электромагнитное реле К1 - типа РЭС-10 (паспорт РС4.524.304); батарея питания - 3336Л.

Налаживание устройства сводится к подбору резистора R1. Его сопротивление должно быть таким, чтобы при отключении шлейфа транзистор VT1 полностью открывался (напряжение между эмиттером и коллектором не более 0,5 В) и срабатывало реле, а при подключенным шлейфе транзистор был бы надежно закрыт. Сопротивление резистора зависит от статического коэффициента передачи тока используемого транзистора и сопротивления провода шлейфа: чем они больше, тем больше может быть сопротивление резистора R1 и, следовательно, выше экономичность устройства.

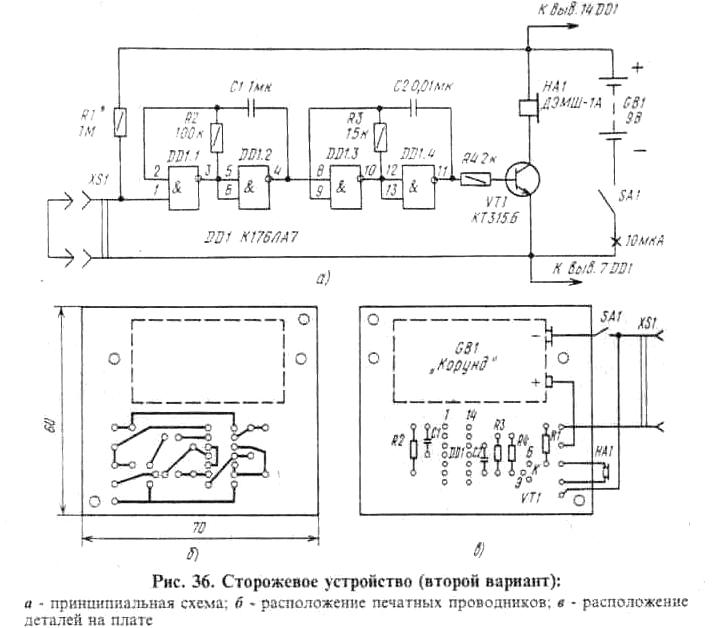

На рис. 36,а приведена схема второго варианта сторожевого устройства, которое обладает еще большей экономичностью: потре-


бляемый в дежурном режиме ток не превышает 10 мкА, т. е. срок службы батареи питания определяется в основном ее саморазрядом. Это оказалось возможным благодаря применению высокоэкономичной микросхемы серии К176.

Работа этого сторожевого устройства, как и предыдущего. основана на выдаче тревожного сигнала при обрыве провода. которым окружают охраняемый объект. Этот охранный шлейф через двухконтактное гнездо XS1 включен между общим проводом питания и одним из входов логического элемента DD1.1. Вместе с логическим элементом DD1.2, резистором R2 и конденсатором С1 он образует генератор импульсов с частотой 2...3 Гц, а на элементах DD1.3, DD1.4, R3 и С2 собран генератор импульсов звуковой частоты (около 800 Гц). Транзистор VT1 выполняет роль усилителя мощности.

Пока шлейф не поврежден, генераторы не работают, так как на выводе 1 микросхемы присутствует напряжение низкого уровня. При обрыве охранного шлейфа начинают работать оба генератора и в телефоне НА1 слышны прерывистые звуковые сигналы. В этом режиме устройство потребляет от батареи ток около 5 мА.

Транзистор VT1 может быть любым из серий КТ312, КТ315. КТ3117, КТ503; конденсаторы С1, С2 - типа КМ-6 или К10-23;

резисторы - МЛТ-0,25. В качестве звукового излучателя применен микрофонный капсюль ДЭМШ-1А с сопротивлением обмотки постоянному току 180 Ом. Можно использовать и другие звуковые излучатели, имеющие достаточную громкость и сопротивление не менее 100 Ом. Выключатель питания SA1 - типа "тумблер" (ТП1-2. МТ1-1 и др.). Батарея GB1 - "Крона-ВЦ" или "Корунд".

Все детали сторожевого устройства, кроме выключателя SA1 и звукового излучателя НА1, смонтированы на печатной плате из фольгированного стеклотекстолита (рис. Зб,б,в). Батарея GB1 укреплена с помощью хомутика из жести. Плату можно поместить в любой корпус, например в пластмассовую мыльницу.

Если устройство собрано из исправных деталей и в монтаже нет ошибок, то оно начнет работать сразу. Однако может оказаться, что при обрыве провода звуковой сигнал не подается. Это может быть в том случае, если длина провода шлейфа велика и он плохо изолирован от различных токопроводящих предметов (влажного дерева, земли и пр.). При этом следует уменьшить сопротивление резистора R1; однако необходимо помнить, что чем меньше сопротивление этого резистора, тем хуже экономичность устройства.

Рассмотренные выше сторожевые устройства удобно применять для охраны объектов, где нет постоянного движения, приводящего к периодическому замыканию и размыканию защитных контактов.

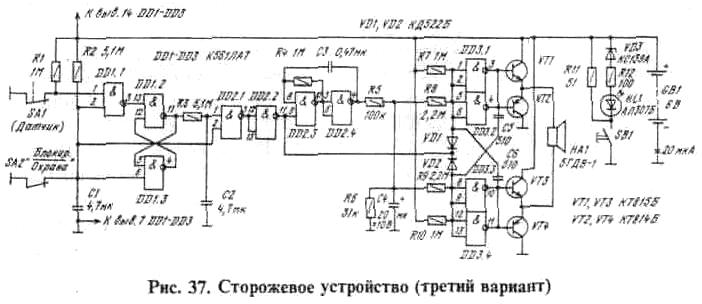

Именно это имеет место в квартирах. Поэтому для охраны квартир и других аналогичных объектов с периодическим открыванием и закрыванием двери специально было разработано устройство охранной сигнализации, схема которого представлена на рис. 37 (третий вариант). Рассмотрим работу такого устройства.

Контакты охранного датчика обозначены на схеме SA1. При закрытой двери эти контакты замкнуты, при открытой - разомкнуты. Выключатель SA2 определяет режим работы устройства: "Блокировка" или "Охрана". В режиме "Блокировка", когда контакты выключателя SA2 замкнуты, тревожный сигнал устройства не зазвучит независимо от положения контактов датчика SA1. В этом режиме устройство находится, когда хозяева в квартире, и приходится часто открывать дверь (хотя на ночь устройство можно переключать в режим охраны).

Допустим, что на элементы устройства подано питание, контакты датчика SA1 и выключателя SA2 находятся в показанном на схеме положении. На выводе 11 микросхемы DD1, который является выходом RS-триггера, выполненного на логических элементах DD1.2, DD1.3, в этом случае действует напряжение низкого уровня. На логических элементах DD2.3, DD2.4 собран генератор частотой около 1 Гц для формирования прерывистого тревожного сигнала, а на логических элементах микросхемы DD3 - генератор звукового сигнала. Оба генератора заторможены, поскольку на выходе логического элемента DD2.2 - напряжение низкого уровня.

Если в таком режиме (режиме блокировки) разомкнуть контакты датчика SA1, то состояние RS-триггера не изменится, так как на выводе 2 логического элемента DD1.1 действует по-прежнему напряжение низкого уровня.

При уходе из помещения контакты выключателя SA2 размыкают-устройство переводится, в режим охраны. При этом начинается



зарядка конденсатора С1 через резистор R2. Пока конденсатор не зарядится до напряжения, равного напряжению переключения логического элемента DD1.1 по выводу 2, - можно открывать дверь, размыкая контакты датчика SA1 - RS-триггер не изменит своего состояния. Длительность задержки выбрана равной 15...20 с -за это время нужно выйти из помещения и закрыть дверь, возвратив контакты датчика SA1 в исходное состояние. Когда конденсатор С1 зарядится до нужного напряжения, устройство перейдет в режим охраны. Если теперь открыть дверь, то размыкание контактов датчика SA1 вызовет появление на выводе 1 логического элемента DD1.1 напряжения высокого уровня. Поскольку на выводе 2 этого элемента также напряжение высокого уровня, на выходе элемента DD1.1 появится напряжение низкого уровня, что приведет к переключению RS-триггера в противоположное состояние, соответствующее напряжению высокого уровня на выводе 11 логического элемента DD1.2. Возврат контактов датчика в. исходное положение не изменит состояния RS-триггера. Если в помещение вошел хозяин, то он возвратит RS-триггер в исходное положение изменением положения контактов SA2, т.е. их замыканием. Если же в помещение проник человек, не знающий о наличии охранной сигнализации, то он только закроет дверь.

Напряжение высокого уровня с вывода 11 элемента DD1.2 через резистор R3 будет заряжать конденсатор С2. Через некоторое время напряжение на конденсаторе С2 достигнет такого значения, которое логический элемент DD2.1 будет воспринимать как напряжение высокого уровня (по выводу 1). Поскольку на выводе 2 этого элемента тоже имеется напряжение высокого уровня, на выходе логического элемента DD2.1 появится напряжение низкого уровня, а

на выходе элемента DD2.2 - высокого уровня. Заработают оба генератора, и звуковой излучатель НА1 будет выдавать тревожный прерывистый сигнал. Этот сигнал будет звучать до тех пор, пока не замкнут контакты SA2 (но непрошеный о них не знает), либо до полного разряда батареи GB1.

Временная задержка, обеспечиваемая цепью R3C2, необходима для того, чтобы при входе хозяина в квартиру он,успел включить режим блокировки и исключил тем самым возникновение тревожного сигнала.

Для получения максимально возможной мощности в излучателе НА1 при заданном его сопротивлении и при заданном напряжении батареи GB1 использован мостовой усилитель, выполненный на транзисторах VT1-VT4. Частота звукового сигнала, определяемая резисторами R8, R9 и конденсаторами С5, С6, выбрана равной примерно 2...3 кГц для обеспечения наилучшей слышимости.

Светодиод HL1 необходим для визуального контроля напряжения питающей батареи GB1. При нажатии кнопки SB1 параллельно батарее подключается нагрузочный резистор R11. Если под нагрузкой напряжение батареи меньше 5,4...5,6 В, то стабилитрон VD3 не входит в режим стабилизации и светодиод не загорается. Контроль батареи следует проводить каждые 3-4 дня.

О деталях устройства. Микросхемы серии К561 можно попробовать заменить микросхемами серии К176 - как правило, они работают при напряжении 6 В. Конденсаторы Cl, C2 - типа К73-17 либо оксидные К53-1, К53-4. Основное требование к ним-малый ток утечки. Конденсаторы СЗ, С5, С6-типов КМ-6, К10-7В, К73-17, С4 -К50-6, К50-16, К50-12, К50-24. Транзисторы VT1-VT4 могут быть типов КТ814, КТ815 либо соответственно КТ816, КТ817 с любыми буквами. Коэффициент передачи тока их должен быть не менее 60...70. Диоды VD1, VD2 - типов КД521, КД522, КД509, КД510, КД102 с любыми буквами. Датчик SA1 - любой нормально замкнутый контакт, например от реле РСМ, РКН или на основе геркона и магнита, например СМК-1. Выключатель SA2 - типа П2К, МТ1 (с фиксацией). Кнопка SB1 - типа П2К (без фиксации), КМ1-1. Излучатель НА1 кроме указанного на схеме может быть типа 2ГД36, 4ГД8Е, а также любой другой с сопротивлением катушки 4... 12 Ом и с возможно большим звуковым давлением. В качестве батареи GB1 использованы четыре гальванических элемента 316, соединенные последовательно. Ток, потребляемый устройством в режиме ожидания, не превышает 20 мкА, поэтому одного комплекта источника питания хватает на один год непрерывной работы.

Большая часть элементов смонтирована на печатной плате и заключена в подходящий корпус. Динамическая головка НА1 должна

быть расположена на лестничной клетке и закрыта металлическим щитом с отверстиями, так чтобы доступ к ней был затруднен. Корпус устройства следует располагать в потайном месте. Проводку к излучателю НА1 также нужно выполнить скрытно, чтобы исключить возможность ее повреждения.
