Кто быстрее?




У кого реакция лучше? Это можно определить с помощью автомата, схема которого изображена на рис. 26. Играют четверо. Каждый держит в руках небольшой пульт с кнопкой. У ведущего находится в руках выносной пульт управления, с которого подается


сигнал старта. А пока такого сигнала нет, на лицевой панели периодически вспыхивают две лампы. Но вот ведущий незаметно от играющих нажал кнопку на пульте управления. Сразу же вспыхивает лампа сигнала старта. Теперь все зависит от реакции играющих: кто быстрее нажмет "свою" кнопку, тот и выиграет этот старт.

Рассмотрим работу игрового автомата. При нажатии на кнопку SB2 "Старт" загорается лампа HL3. Увидев ее сигнал, все игроки нажимают кнопки своих пультов (SB3-SB6). Предположим, что первой оказалась нажатой кнопка SB5. Тогда положительное напряжение выпрямителя VD2-VD5 через замыкающие контакты кнопки SB2, диод VD1, резистор R1, диод VD10 и контакты кнопки SB5 поступит на управляющий электрод тринистора VS3, он откроется и загорится лампа HL6, определяющая лидера. Одновременно откроется диод VD8, что приведет к уменьшению на нижнем по схеме выводе резистора R1 напряжения до 0.5...1 В. Поэтому при нажатии кнопок остальными игроками соответствующие тринисторы не смогут открыться. В том же случае, если кто-либо из игроков нажмет свою кнопку до подачи полезного сигнала, одновременно с открыванием соответствующего тринистора и загоранием лампы этого игрока сработает реле К1 и своими

контактами К 1.1 включит звонок НА1 - сигнал нарушения правил игры. Диод VD1 предотвратит в этом случае загорание лампы HL3. Кнопкой SB1 "Сброс" ведущий устанавливает устройство в исходное состояние.

Лампы HL1 и HL2, мигая, выполняют функцию отвлекающих сигналов; они переключаются простейшим генератором, собранным на реле К2, КЗ и конденсаторе С1.

Тринисторы, используемые в этом игровом автомате, могут быть серии КУ101 с любыми буквами. Диоды VD6-VD9 - любые из серий Д9 (кроме Д9Б), Д311 (эти диоды имеют малое прямое падение напряжения, что требуется для надежного шунтирования управляющих переходов тринисторов); VD10 - любой из серий КД509, КД510, КД521, КД522. Реле К1 - РЭС-10 (паспорт РС4.524.317), К2, КЗ -РЭС-9 (паспорт РС4.524.202). Трансформатор Т1 - мощностью 5...10 Вт, понижающий напряжение сети до 16... 18 В при токе нагрузки не менее 300 мА. Подойдут, например, трансформаторы типов ТВК-110Л-1, ТВК-110Л-2. Кнопки SB1, SB3 - SB6 - КМ1-1, SB2 -тумблер МТ1-1, ТВ2-1; можно также использовать переключатели П2К. В качестве разъемов использованы магнитофонные разъемы типа СГ-5.

Устройство, собранное без ошибок, в налаживании не нуждается. Игровой автомат "Кто быстрее?" можно выполнить также и на интегральных микросхемах.

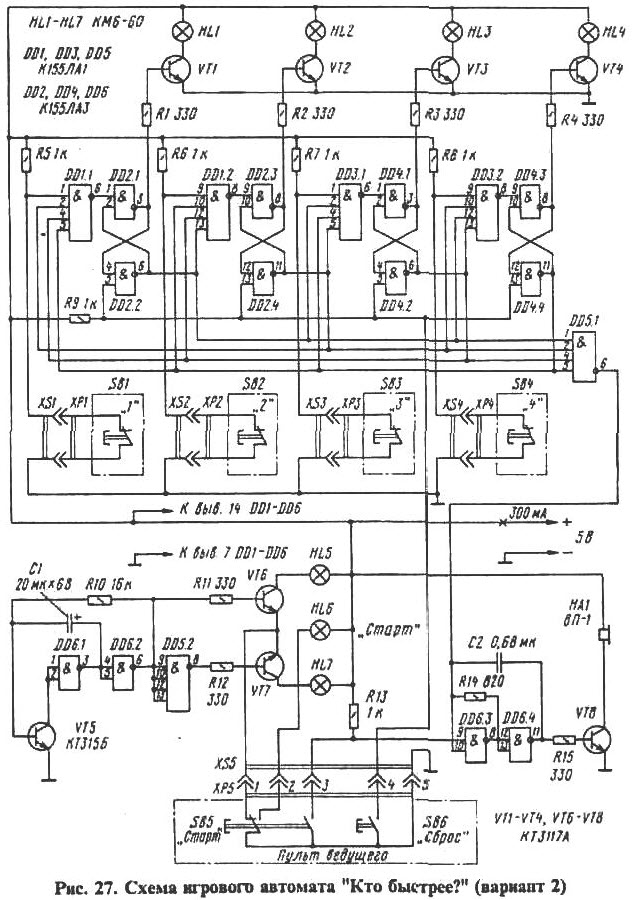

Работает такой прибор аналогично описанному выше варианту на тринисторах. Его принципиальная схема приведена на рис. 27.

На логических элементах микросхем DD2, DD4 выполнены RS-григгеры. После подачи питания необходимо нажать кнопку SB6 "Сброс", расположенную на пульте ведущего. При этом все RS-триггеры установятся в нулевое состояние (на их верхних по схеме выходах - напряжение низкого уровня). На выходах логических элементов микросхем DD1 и DD3 - напряжение высокого уровня, поскольку через нормально замкнутые контакты кнопок SB1-SB4 на один из входов каждого из этих логических элементов подано напряжение низкого уровня. Лампы HL1-HL4 не светятся. Работает генератор отвлекающих сигналов, собранный на логических элементах DD6.1, DD6.2 и транзисторе VT5. (Этот транзистор повышает входное сопротивление логического элемента DD6.1, что позволяет использовать резистор R10 сопротивлением в несколько десятков килоом и конденсатор С1 относительно небольшой емкости. Аналогичный генератор встречается и в других конструкциях данной книги). "Перемигиваются" лампы HL5 и HL7 отвлекающего сигнала с частотой около 2 Гц.


После перевода ведущим контактов переключателя SB5 "Старт" в противоположное указанному на схеме положение лампы отвлекающего сигнала отключаются и загорается лампа HL6 полезного сигнала "Старт". Игроки нажимают свои кнопки SB1-SB4. Допустим, обладатель кнопки SB1 среагировал первым. При этом на выходе логического элемента DD 1.1 появится напряжение низкого уровня, и триггер DD2.1DD2.2 переключится в противоположное состояние, которому соответствует напряжение высокого уровня на выходе элемента DD2.1. На другом выходе триггера (выход элемента DD2.2) при этом будет напряжение низкого уровня, которое поступит на входы логических элементов DD1.2, DD3.1 и DD3.2 (выводы 13,2 и 12 соответственно), поэтому остальные RS-триггеры уже не смогут изменить своего состояния. Одновременно откроется транзистор VT1 и загорится лампа HL1, фиксирующая лидера.

А если первый игрок среагировал преждевременно, т.е. нажал кнопку SB1 до включения лампы "Старт"? В этом случае устройство будет работать так же, как и ранее, однако одновременно с загоранием лампы HL1 в этом случае зазвучит сигнал фальстарта. Этот звуковой сигнал формируется генератором на логических элементах DD6.3 и DD6.4, а работа генератора будет разрешена подачей напряжения высокого уровня, поданного с выхода DD5.1 на вход DD6.3. В случае своевременного старта генератор не заработает, поскольку на выводе 9 логического элемента DD6.3 будет напряжение низкого уровня, поданное через замыкающие контакты переключателя SB5.

В устройстве можно применить микросхемы серий К133, К134, К158, КР531, К555. Транзисторы КТ3117А можно заменить КТ603, КТ608, КТ801, КТ815 с любыми буквами, КТ315Б - любым из серий КТ201, КТ315, КТ503. Конденсатор С1 - оксидный К50-6, К50-16, К50-35; С2 - КМ-6, К10-17, К73-17. Кнопки, переключатели и разъемы - тех же типов, что и в предыдущем варианте игрового автомата.

Для питания устройства потребуется источник, обеспечивающий постоянное напряжение 5 В при токе не менее 300 мА. Он может быть собран, например, по схеме блока питания логического прибора "Версия", описание которого будет приведено ниже.

В игровой автомат "Кто быстрее?" при желании можно внести некоторые усовершенствования. Например, вместо ламп накаливания, определяющих лидера, можно применить цифровые индикаторы (газоразрядные, светодиодные или люминесцентные). При этом каждому игроку будет соответствовать свой цифровой индикатор, и высвечиваемая им цифра позволит определить, каким по счету он среагировал на полезный сигнал. Можно также ввести и электронный

секундомер - это позволит определять не только относительную, но и абсолютную реакцию игрока.
