Генератор случайных чисел

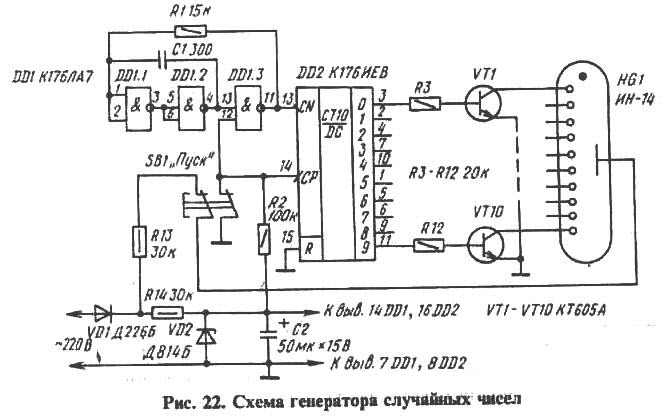

По принципу действия это устройство аналогично описанному выше, но оно выдает случайные числа в виде цифр, высвечиваемых цифровым индикатором. Принципиальная схема генератора случайных чисел приведена на рис. 22. Устройство выполнено на двух микросхемах серии К176.

Названная серия отличается от уже знакомой нам серии К155 тем, что выполнена на полевых транзисторах. Поэтому микросхемы этой серии потребляют очень малую мощность. Так, для используемых в описываемом ниже генераторе случайных чисел микросхем К176ЛА7 и К176ИЕ8 ток потребления (в статическом режиме) не превышает 0,1 и 100 мкА соответственно. Кроме того, логические элементы, входящие в состав микросхем, имеют высокое входное сопротивле


ние (несколько мегаом), что также является их достоинством (в этом вы убедитесь ниже).

На микросхеме DD1 собран генератор, а на микросхеме DD2 -счетчик с дешифратором. Микросхема Е176ЕА8 представляет собой десятичный счетчик, совмещенный с дешифратором. Напомним, как работает микросхема. Вход R служит для установки исходного состояния (для этого на него необходимо кратковременно подать напряжение высокого уровня), а вход СР - для подачи счетных импульсов положительной полярности (в данном случае на него в процессе работы подается напряжение высокого логического уровня). Микросхема имеет также вход CN для подачи импульсов отрицательной полярности. В процессе счета на выходах микросхемы последовательно появляется напряжения высокого уровня, которое через резисторы R3-R12 подается на базы высоковольтных транзисторов VT1-VT10. Последние управляют цифровым газоразрядным индикатором HG1. Поскольку за время удержания кнопки SB1 счетчик многократно переполнялся, высвечиваемое индикатором число будет практически случайным.

Контакты кнопки SB1 отключают питание индикатора на время нажатия кнопки, чтобы исключить мерцание цифр.

Питание генератора чисел осуществляется от простейшего однополупериодного выпрямителя с параметрическим стабилизатором и


фильтром VD1VD2C2 Резистор R2 необходим для подачи напряжения высокого уровня на вывод 12 микросхемы DD1

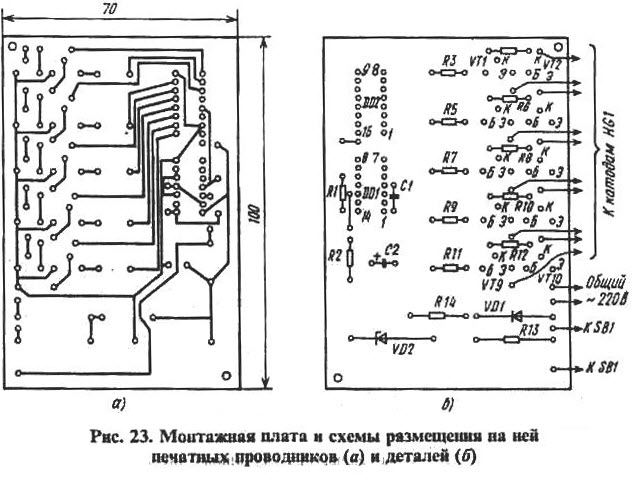

Генератор случайных чисел собран на печатной плате из фольгированного стеклотекстолита (рис 23). В налаживании устройство не нуждается.

При работе с генератором случайных чисел необходимо соблюдать меры безопасности, поскольку все элементы устройства имеют гальваническую связь с сетью

Прибор можно использовать для иллюстрации некоторых вопросов теории вероятностей и математической статистики, при проведении различного рода экспериментов, а также в ряде игр.
