Кто выше?




Когда собираются гости, перед хозяином встает задача - чем их занять? Ниже описано несложное устройство, которое позволяет

хорошо размяться и в какой-то степени оценить свои физические способности.

Устройство даёт возможность определить лучшего прыгуна. За отметку высоты принимают, например, ветки деревьев. Подпрыгнул, коснулся ветки - значит, преодолел нужную высоту. С помощью предлагаемого прибора можно более объективно оценивать лидера и устраивать такие состязания не только там, где есть деревья, но и в любом другом месте.

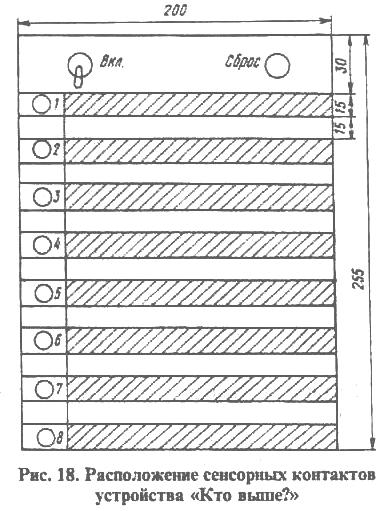

Датчиком высоты служит плата из фольгированного стеклотекстолита, на которой расположены восемь изолированных друг от друга медных площадок (рис. 18).

Плату располагают на определенной высоте. Прикосновение пальцев руки к площадкам вызывает срабатывание соответствующих реле, которые фиксируют достигнутую высоту.

Принципиальная схема прибора показана на рис. 19. Он состоит из восьми одинаковых блоков А1-А8. Каждый блок представляет собой емкостное реле, т. е. устройство, срабатывающее при прикосновении человека к сенсорному контакту (на схеме контакты обозначены Е1-Е8). Каждый блок выполнен на двух транзисторах и тринисторе и представляет собой усилитель. Поскольку тело человека обладает определенной емкостью, оно имеет некоторый электрический заряд, а следовательно, и разность потенциалов между любыми двумя точками тела. Поэтому при прикосновении руки к сенсорному контакту, допустим, блока А1, на базе транзистора VT1 относительно общего провода появляется напряжение. Транзисторы VT1, VT2 открываются и через управляющий электрод тринистора VS1 начинает протекать ток. Это вызывает открывание тринистора и срабатывание электромагнитного реле К1. Своими контактами К 1.1 реле включает лампу HL1 и снимает питание с блоков А2-А8. Если теперь дотронуться до контактов Е2-Е8, то соответствующие реле не сработают. Таким образом, лампа HL1 зафиксирует наибольшую высоту.



А если подпрыгнуть и провести пальцами снизу вверх по сенсорам? Тогда первым сработает реле К8, зажжется лампа HL8 Затем сработает реле К7, зажжется лампа HL7, а реле Е8 отпустит и лампа HL8 погаснет Затем сработает реле Кб, обесточив все предыдущие реле, и т. д. Таким образом, и в этом случае будет гореть только одна лампа, соответствующая наибольшей достигнутой высоте.

Чтобы возвратить устройство в исходное состояние, необходимо кратковременно нажать кнопку SB1 "Сброс"

Устройство питается от стабилизированного выпрямителя (стабилитрон VD1 и транзистор VT17)

Транзисторы КТ203Б можно заменить на КТ361, КТ502, КТ3107 с любыми буквами; КТ801Б - на КТ815, КТ807 с любыми буквами. Тринисторы - любые из серии КУ101 Мостовой выпрямитель VD2 -типов КЦ402, КЦ405 с любыми буквами или четыре диода Д226, Д310. Реле К1-К8 - типа РЭС-15 (паспорт РС4.591 004) или РЭС-10 (паспорт РС4 524.302). Трансформатор Т1 - типа ТВК-70, ТВК-110Л-1 или любой другой, имеющий вторичную обмотку на напряжение 12...15 В и ток не менее 200 мА

Устройство собрано в корпусе размерами 255 х 200 х 80 мм. Передняя стенка корпуса представляет собой плату с сенсорными контактами (см. рис. 18) Излишки фольги удалены с помощью ножа, В верхней части передней стенки установлены выключатель питания

Q1 и кнопка SB1 "Сброс", а слева - лампы HL1-HL8 В этом же корпусе находится и печатная плата, на которой смонтированы элементы устройства. Сенсорные контакты должны соединяться с печатной платой возможно более короткими проводами (10.. 20 см).

Устройство, собранное из исправных деталей и без ошибок, в налаживании не нуждается При пользовании прибором необходимо лишь подбирать такую полярность подключения первичной обмотки трансформатора Т1 к сети, при которой обеспечивается надежное срабатывание реле.
