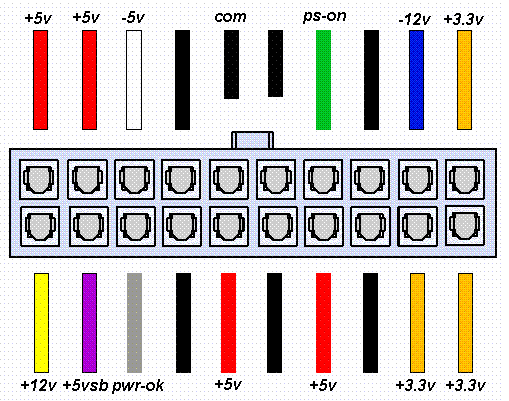

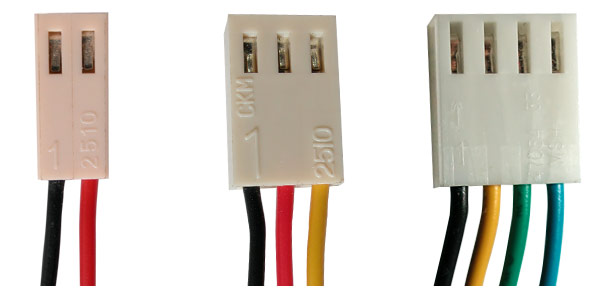

Распиновка основных разьемов компьютера






Внимание!!! Некоторые устройства могут иметь стандартные разъёмы и не стандартное подключение. Будьте бдительны!!!





Русскоязычный вариант:

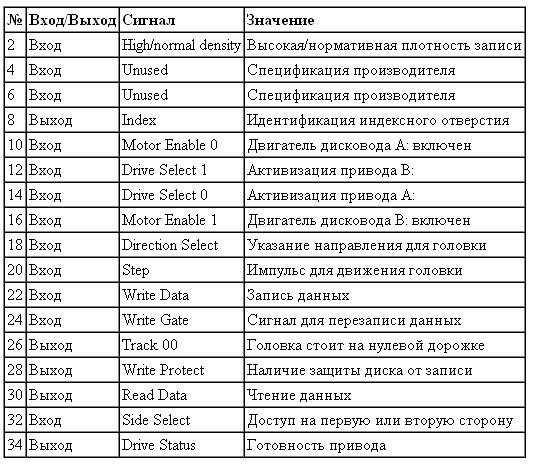

Жилы с 10 по 16 после первого разъёма перекручены - необходимо для идентификации дисковода. Нечетные контакты - корпус.

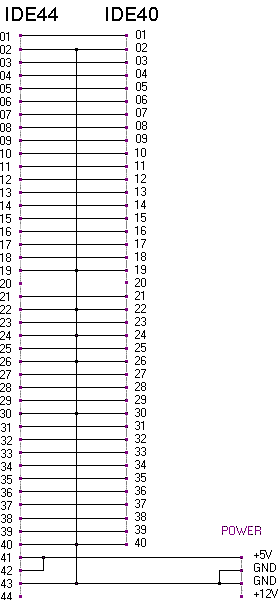

  • IDE(Integrated Drive Electronics )(По правильному называется - ATA/ATAPI - Advanced Technology Attachment Packet Interface, используется для подключения хардов и приводов).





    По такой схеме можно подключить индикатор активности.

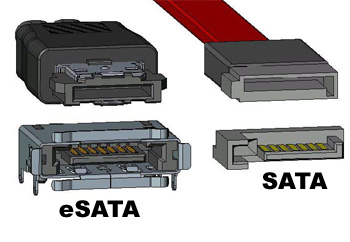

  • SATA и eSATA (Одно и то-же, разница только в форме разъёма, это разъём данных, для подключения хардов и приводов).

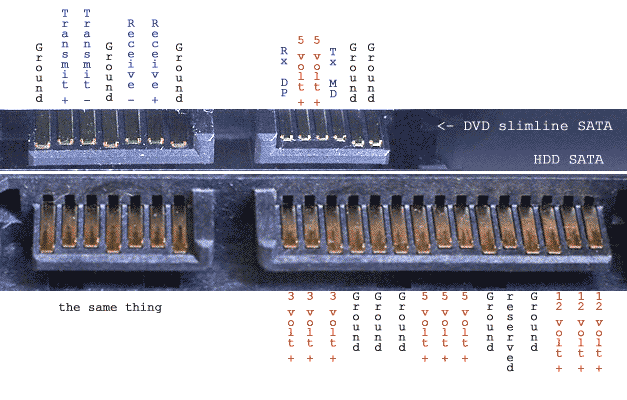

    DVD slim sata (распиновка стандарта мини сата).


  • Распиновка USB-разъемов 1.0-2.0 (Universal Serial Bus).

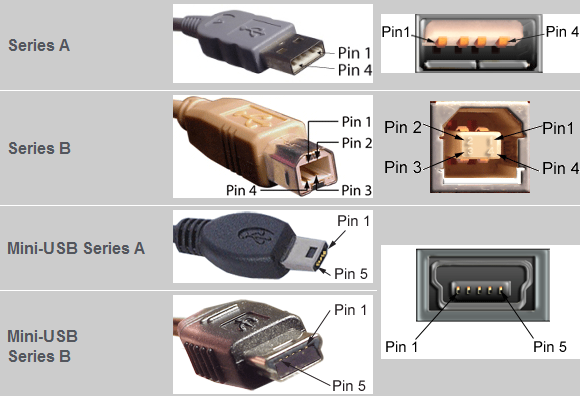

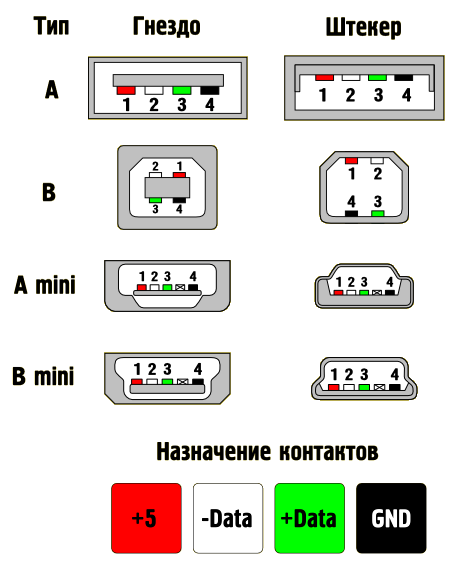

    USB 2.0 серии A, B и Mini

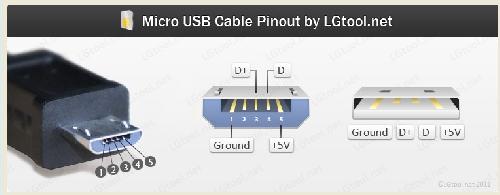

    USB 2.0 Микро USB



    Распиновка разъёма материнской платы для передней панели USB 2.0

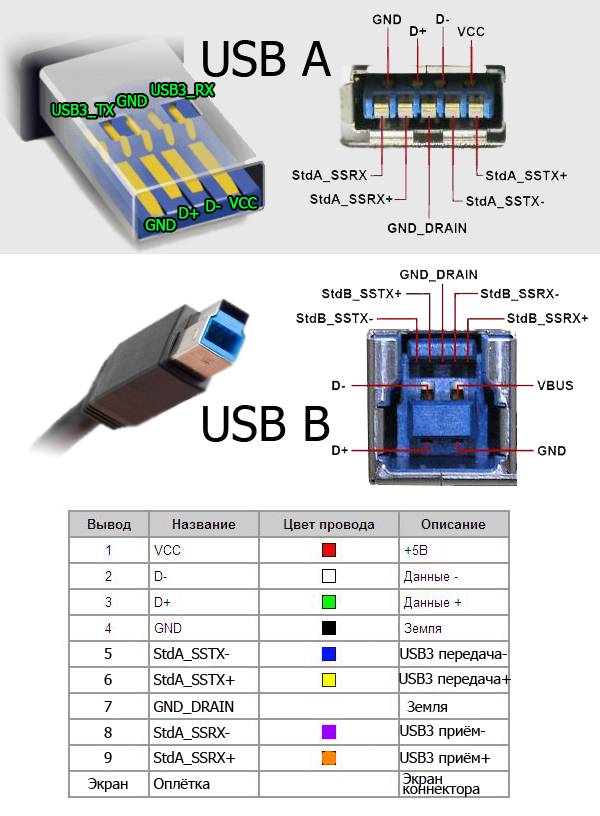

  • Распиновка USB-разъемов 3.0 (Universal Serial Bus).

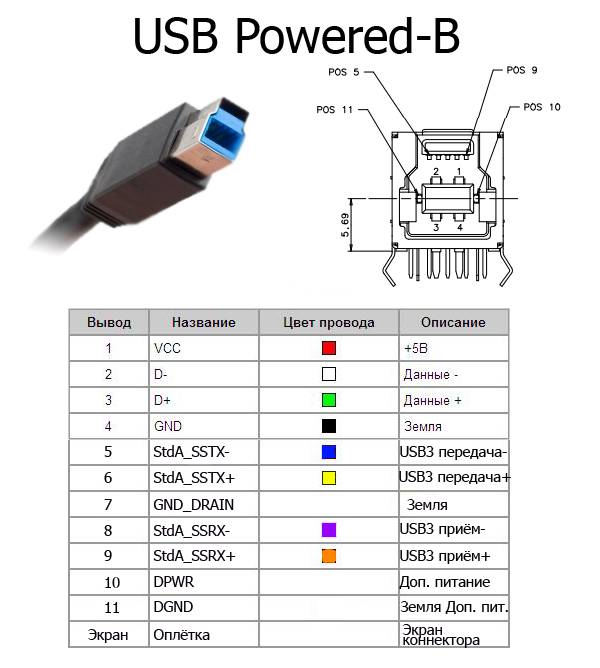

    USB 3.0 серии A, B, Micro-B и Powered-B. Серия Powered-B отличается от серии B, тем, что у него есть в наличии 2 дополнительных контакта, которые служат для передачи дополнительного питания, таким образом, устройство может получить до 1000 мА тока. Это снимает надобность в дополнительном источнике питания для маломощных устройств.

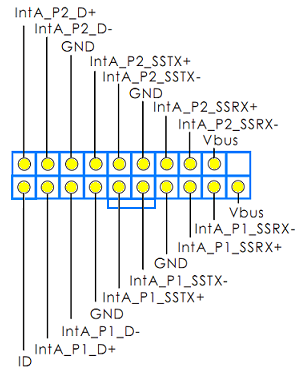

    Распиновка разъёма материнской платы для передней панели USB 3.0

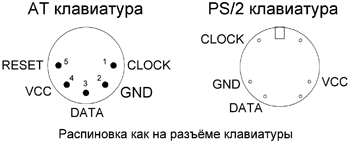

  • Распиновка AT клавиатуры.

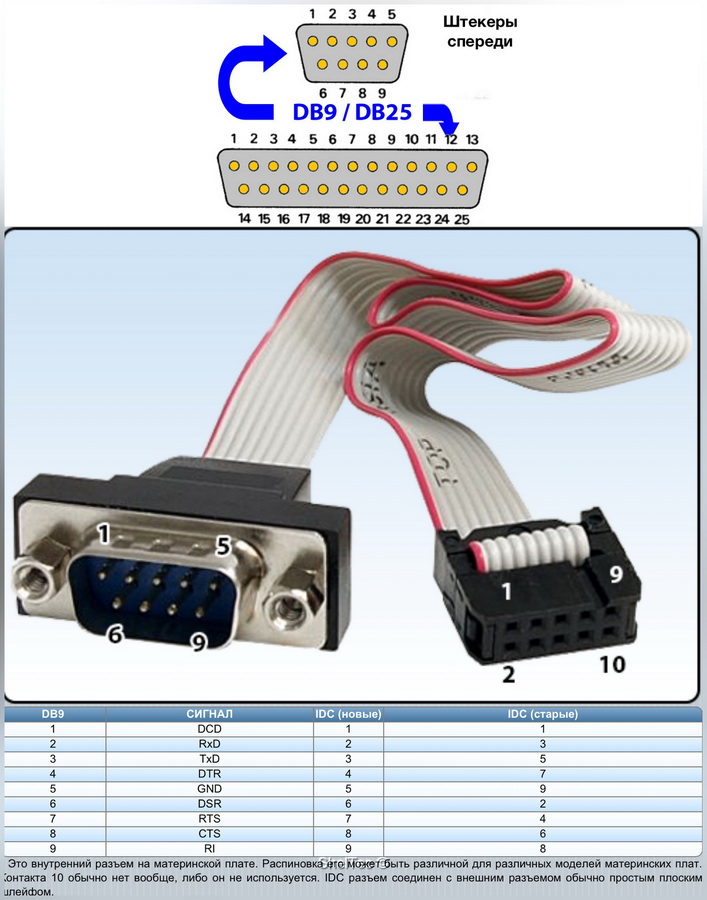

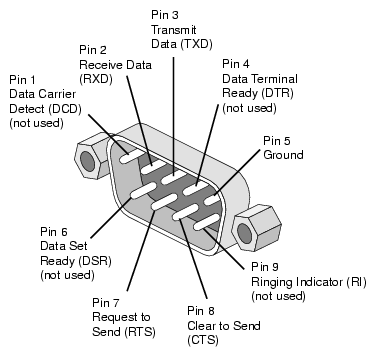

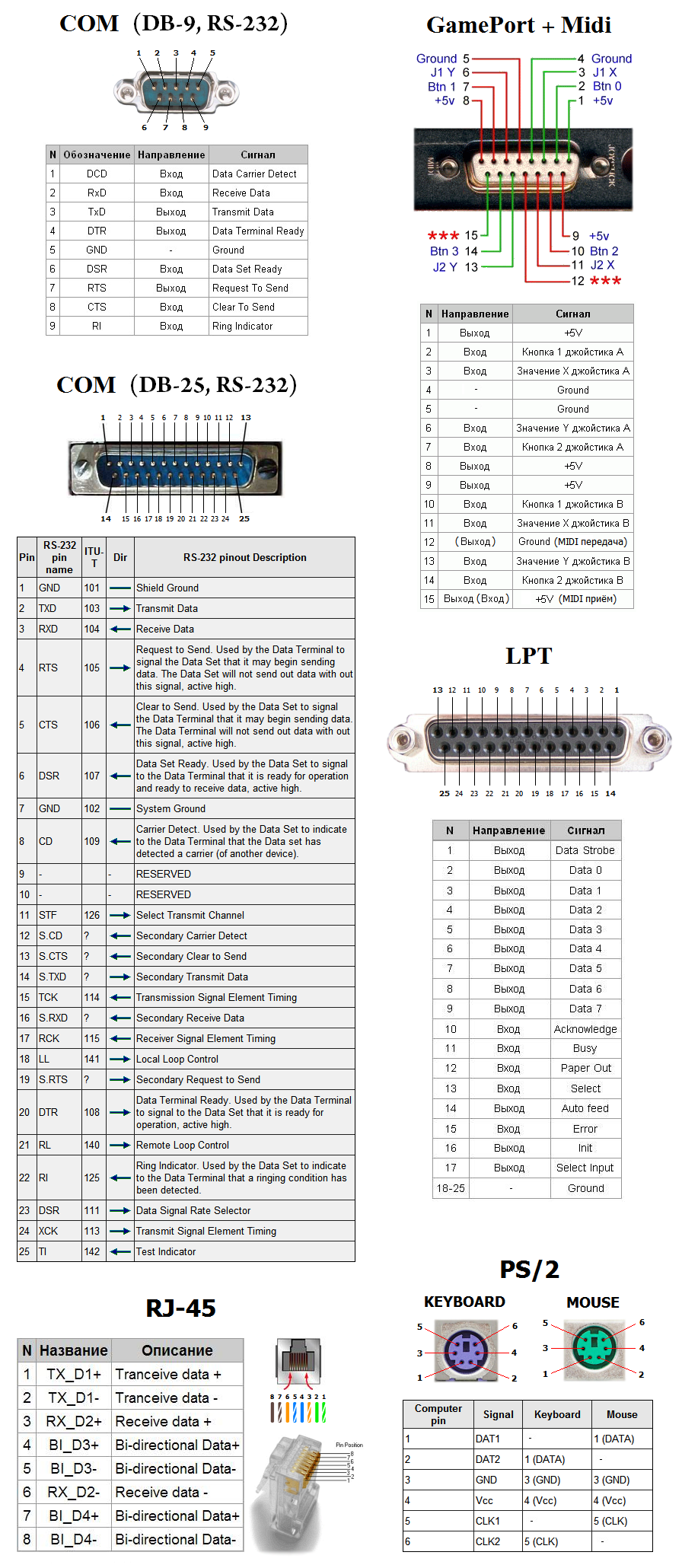

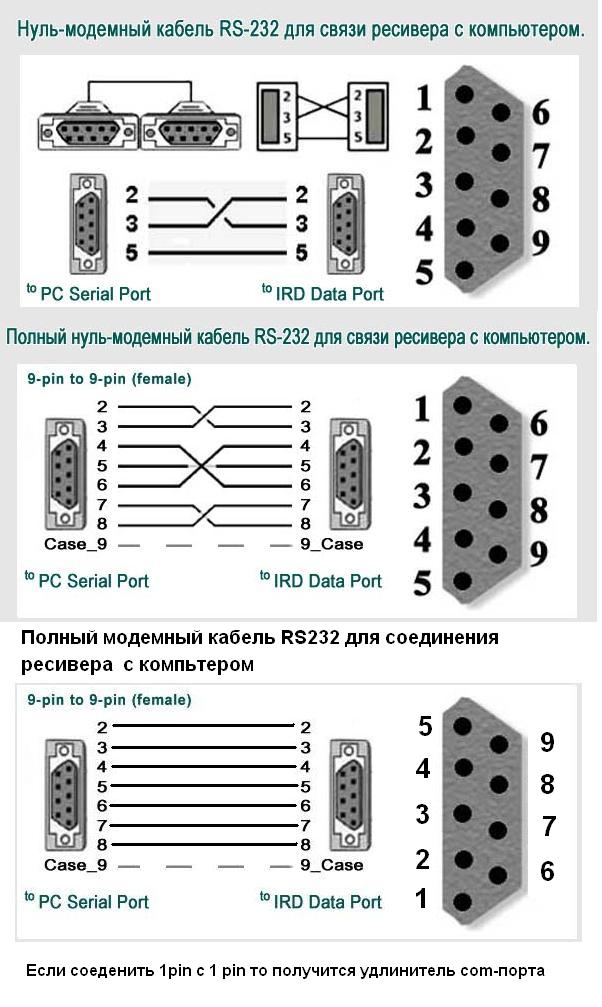

  • Распиновка COM, LPT, GAME, RJ45, PS/2 порта и схема заглушки (COM, LPT).

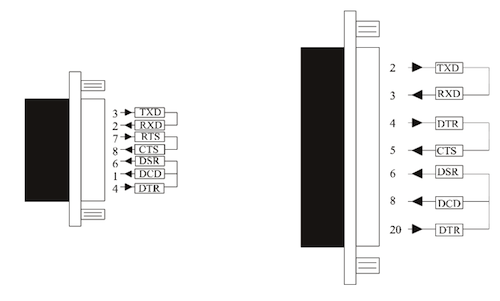

    Схема заглушки для тестирования COM-порта.


    Схема заглушки для тестирования LPT-порта.

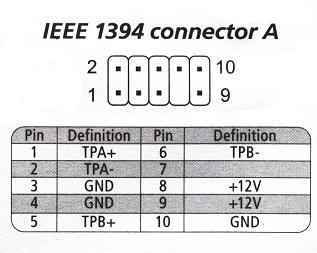

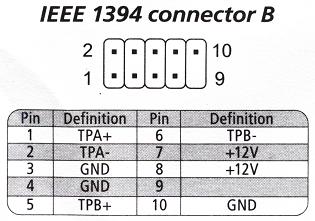

  • Раскладка  IEE 1394 на материнской плате

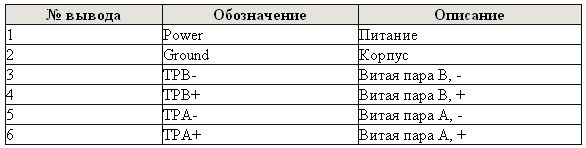

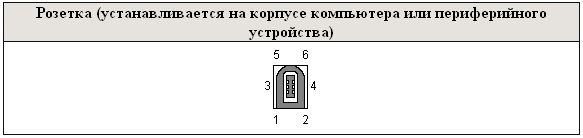

  • Распиновка  разьёма IEE 1394




    Разъемы данных (Северный мост):

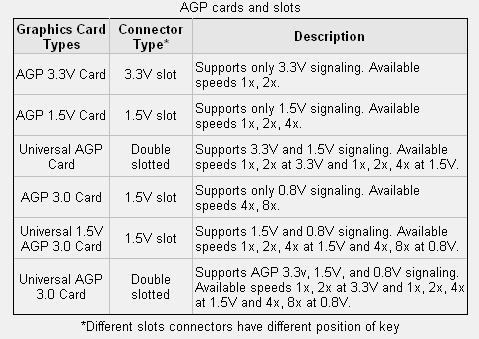

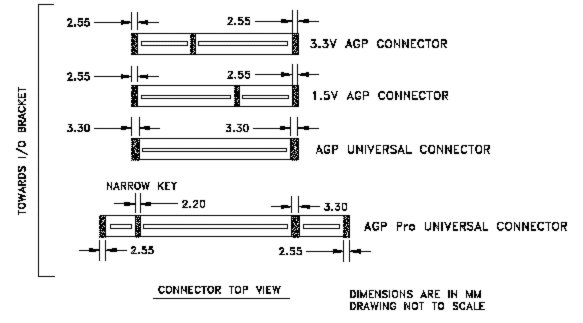

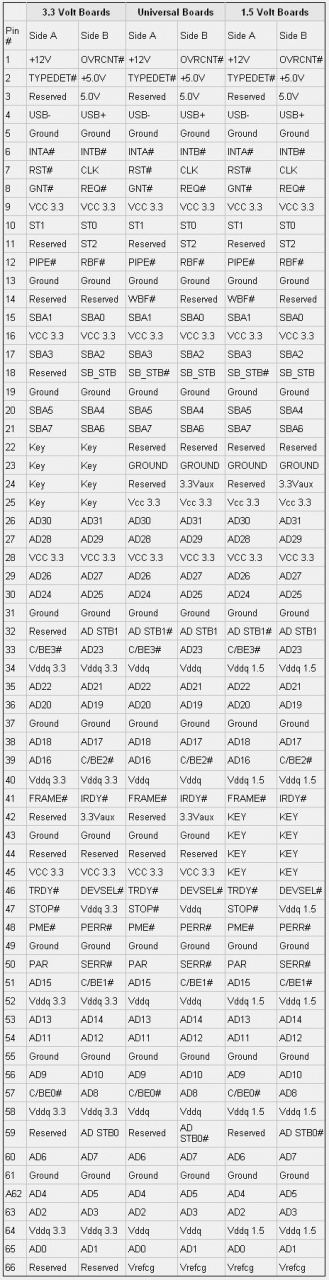

  • Интерфейс AGP

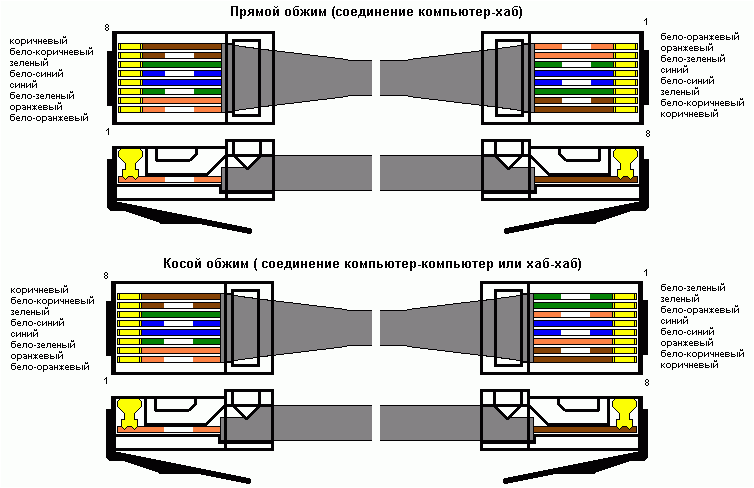

    Обжим сетевого кабеля с разъёмом RJ45 (PC<>HUB, PC<>PC, HUB<>HUB).



    Па материалам ru-board
