Распайка разъёмов TRS, XLR, RCA, SPEAKON, MIDI



Если, вы забыли как распять разъем, смотрите ниже.


Рис. 1. Кабель XLR-XLR



Рис. 2. Кабель TRS-TRS



Рис. 3. Кабель XLR-TRS



Рис. 4. Кабель XLR-TR



Рис. 5. Кабель XLR-RCA



Рис. 6. Кабель TRS-TR

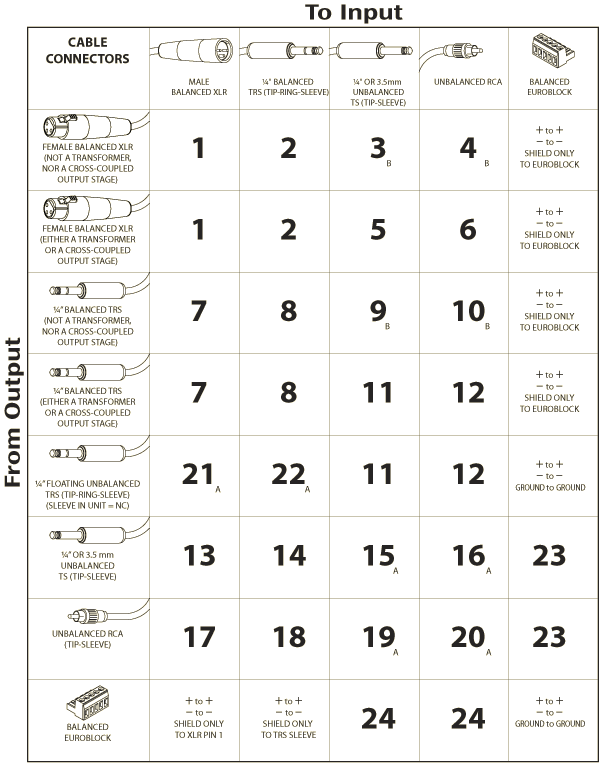

Рис. 7

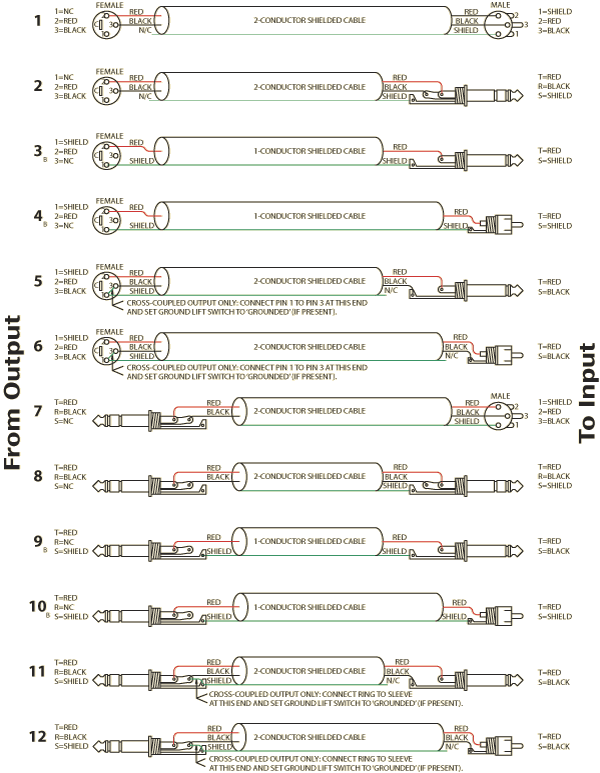

Рис. 8


Распайка разъемов SPEAKON. Рис. 9. Стерео режим и паралельный режим




Распайка разъемов SPEAKON. Рис. 10. Мостовой режим

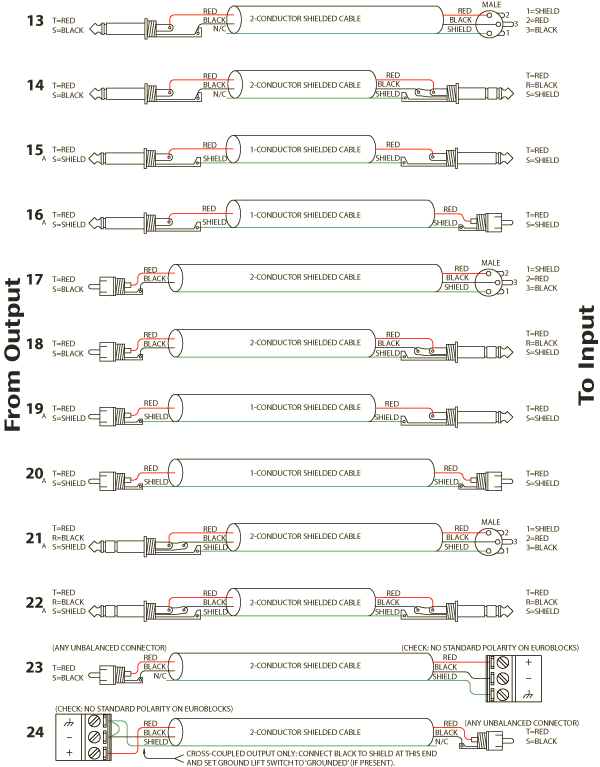

Рис. 11

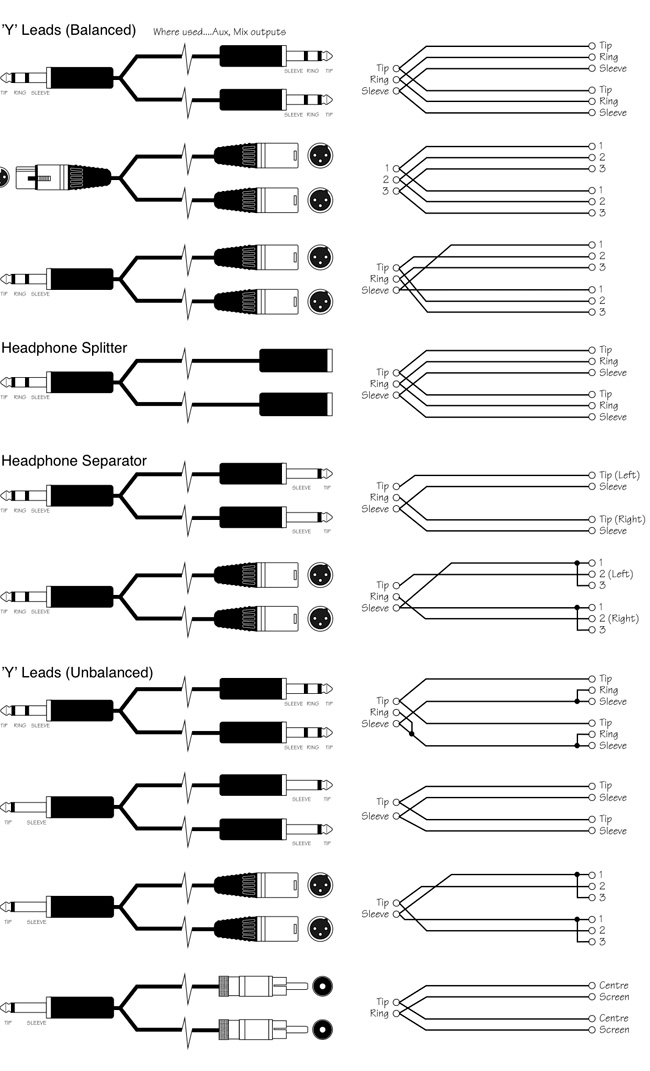

Рис. 12

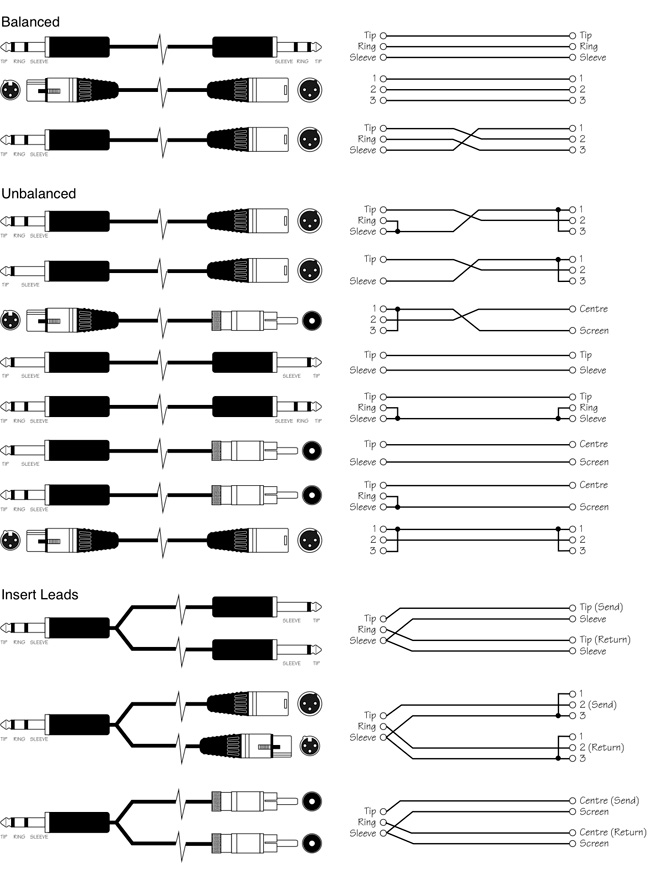

Рис. 13

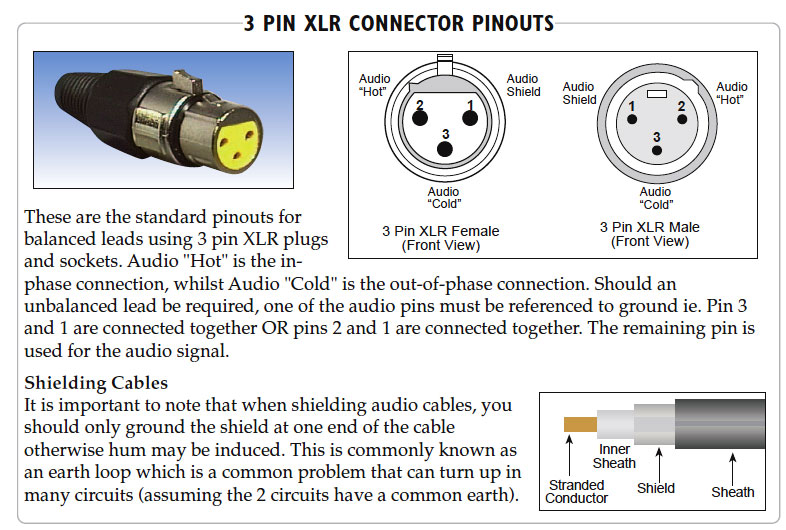

3-х пиновый XLR

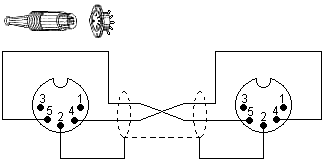

MIDI распайка

Рис. 14


Mini XLR 4 PIN

Mini XLR 3 PIN (микрофон, гитара)


XLR 5 PIN
