Контакты разъемов VGA, DVI, HDMI, YC, SCART




Конт.

Сигнал

Описание

1

RED

Канал R (красный) (75 Ом, 0,7 В)

2

GREEN

Канал G (зелёный) (75 Ом, 0,7 В)

3

BLUE

Канал В (синий) (75 Ом, 0,7 В)

4

ID2

Идентификационный бит 2

5

GND

Земля

6

RGND

Земля канала R

7

GGND

Земля канала G

8

BGND

Земля канала B

9

KEY

Нет контакта (ключ)

10

SGND

Земля синхронизации

11

ID0

Идентификационный бит 0

12

ID1 or SDA

Идентификационный бит 1 или данные DDC

13

HSYNC or CSYNC

Строчная или композитная синхронизация

14

VSYNC

Кадровая синхронизация

15

ID3 or SCL

Идентификационный бит 3 или такты DDC

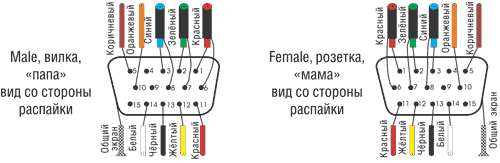

Распайка кабеля Kramer BC5x5S (5-коаксильный)



Распайка кабеля Kramer BC3x2T7S (3-коаксильный, презентационный)

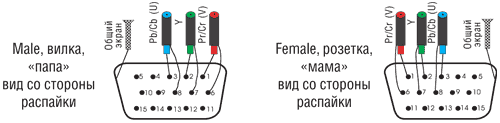

Распайка сигнала YUV (Y/PbCb/PrCr) с разъема VGA HD15
(для масштабаторов Kramer VP-414(xl),







Контакты разъема DVI-I/ DVI-D



Конт.

Сигнал (англ.)

Сигнал (рус.)

1

T.M.D.S DATA 2–

Данные T.M.D.S 2–

2

T.M.D.S DATA 2+

Данные T.M.D.S 2+

3

T.M.D.S DATA 2/4 SHIELD

Экран для данных T.M.D.S 2 и 4

4

T.M.D.S DATA 4–

Данные T.M.D.S 4–

5

T.M.D.S DATA 4+

Данные T.M.D.S 4+

6

DDC CLOCK

Такты DDC

7

DDC DATA

Данные DDC

8

ANALOG VERT. SYNC

Аналоговая кадровая синхр.

9

T.M.D.S DATA 1–

Данные T.M.D.S 1–

10

T.M.D.S DATA 1+

Данные T.M.D.S 1+

11

T.M.D.S DATA 1/3 SHIELD

Экран для данных T.M.D.S 1 и 3

12

T.M.D.S DATA 3–

Данные T.M.D.S 3–

13

T.M.D.S DATA 3+

Данные T.M.D.S 3+

14

+5V POWER

Питание +5 В

15

GND

Земля

16

HOT PLUG DETECT

Датчик «горячего» подключения

17

T.M.D.S DATA 0–

Данные T.M.D.S 0–

18

T.M.D.S DATA 0+

Данные T.M.D.S 0+

19

T.M.D.S DATA 0/5 SHIELD

Экран для данных T.M.D.S 0 и 5

20

T.M.D.S DATA 5–

Данные T.M.D.S 5–

21

T.M.D.S DATA 5+

Данные T.M.D.S 5+

22

T.M.D.S CLOCK SHIELD

Экран для тактов T.M.D.S

23

T.M.D.S CLOCK+

Такты T.M.D.S +

24

T.M.D.S CLOCK–

Такты T.M.D.S –

C1

ANALOG RED

Аналоговый канал R

C2

ANALOG GREEN

Аналоговый канал G

C3

ANALOG BLUE

Аналоговый канал B

C4

ANALOG HORZ SYNC

Аналоговая строчная синхр.

C5

ANALOG GROUND

Аналоговая земля







Контакты разъема HDMI (Single Link, Type A, до версии 1.4 включительно)



Конт.

Сигнал (англ.)

Сигнал (рус.)

1 T.M.D.S DATA 2+ Данные T.M.D.S 2+
2 T.M.D.S DATA 2 SHIELD Экран для данных T.M.D.S 2
3 T.M.D.S DATA 2- Данные T.M.D.S 2-
4 T.M.D.S DATA 1+ Данные T.M.D.S 1+
5 T.M.D.S DATA 1 SHIELD Экран для данных T.M.D.S 1
6 T.M.D.S DATA 1- Данные T.M.D.S 1-
7 T.M.D.S DATA 0+ Данные T.M.D.S 0+
8 T.M.D.S DATA 0 SHIELD Экран для данных T.M.D.S 0
9 T.M.D.S DATA 0- Данные T.M.D.S 0-
10 T.M.D.S CLOCK+ Такты T.M.D.S +
11 T.M.D.S CLOCK SHIELD Экран для тактов T.M.D.S
12 T.M.D.S CLOCK- Такты T.M.D.S -
13 CEC Сеть Consumer Electronics Control
14 Utility Используется для HEAC (Ethernet и обратный аудиоканал)
15 DDC CLOCK Такты DDC
16 DDC DATA Данные DDC
17 DDC/CEC GND Земля для DDC и CEC
18 +5V POWER Питание +5 В
19 HOT PLUG DETECT Датчик «горячего» подключения






Контакты разъема S-Video (YC, S-VHS)

Стандартный 4-контактный разъем MiniDIN

Конт.

Сигнал

Описание

1

GND

Земля канала Y

2

GND

Земля канала C

3

Y

Канал Y (Яркость+синхр.)

4

C

Канал C (Цвет)


7-контактный разъем MiniDIN (встречается в видеокартах ATI и др.)



Конт.

Сигнал

Описание

1

GND

Земля канала Y

2

GND

Земля канала C

3

Y

Канал Y (Яркость+синхр.)

4

C

Канал C (Цвет)

6

-

-

7

V

Композитное видео

5

VGND

Земля композитного видео



10-контактный разъем (в видеокартах ATI All-In-Wonder)

Конт.

Сигнал

Описание

1

С

Канал C (Цвет)

2

S/PDIF ground

Земля сигнала S/PDIF

3

SPDIF

Сигнал SPDIF (цифровое аудио)

4

GND

Земля

5

GND

Земля

6

R

Аудио,  правый канал

7

GND

Земля аудио

8

Y

Канал Y (Яркость+синхр.)

9

V

Композитное видео

10

L

Аудио,  левый канал




10-контактный разъем (в видеокартах Matrox G450 и др.)

Конт.

Сигнал

Описание

1

C (s-video)

Канал C (Цвет)

2

GND

Земля

3

Y

Канал Y (Яркость+синхр.)

4

RGB switching control

Управляющий сигнал

5

Composite sync

Выход композитной синхронизации

6

GND

Земля

7

V

Композитное видео

8

L

Аудио,  левый канал

9

GND

Земля

10

R

Аудио,  правый канал




Контакты разъема SCART (Peritel, Euroconnector)

Конт.

Сигнал

Описание

Уровень

Нагрузка

1

AOR

Выход аудио, правый

0,5 В rms

<1 кОм

2

AIR

Вход аудио, правый

0,5 В rms

>10 кОм

3

AOL

Выход аудио, левый + моно

0,5 В rms

<1 кОм

4

AGND

Земля для аудио





5

B GND

Земля для RGB Blue





6

AIL

Вход аудио, левый + моно

0,5 В rms

>10 кОм

7

B

Вход RGB Blue (синий)

0,7 В

75 Ом

8

SWTCH

Вход, переключение режима

телевизора, в зависимости от типа телевизора — Audio/RGB/16:9, иногда

включение AUX (старые телевизоры)

10-12 В



9

G GND

Земля RGB Green





10

CLKOUT

Data 2: Clockpulse Out, только в старых видеомагнитофонах





11

G

Вход RGB Green (зеленый)

0,7 В

75 Ом

12

DATA

Data 1: выход данных





13

R GND

Земля RGB Red





14

DATAGND

Земля для Data, дистанционное управление,

только в старых видеомагнитофонах





15

R

Вход RGB Red (красный) или Вход канала C

R: 0,7 В
С: 0,3 В

75 Ом

16

BLNK

Вход Blanking Signal, переключение

режима телевизора (композит/RGB),

«быстрый» сигнал (новые телевизоры)

RGB=1-3 В


Comp=0-0,4 В

75 Ом

17

VGND

Земля композитного видео





18

BLNKGND

Земля Blanking Signal (для конт. 8 или 16)





19

VOUT

Выход композитного видео

1 В

75 Ом

20

VIN

Вход композитного видео или канал Y (яркости)

1 В

75 Ом

21

SHIELD

Защитный экран/корпус
