Blynk для NodeMCU - Чтение данных датчика DHT-11












В этом проекте используйте esp8266, чтобы показать датчик температуры и влажности DHT11 на вашем смартфоне или планшете. NodeMCU собирает температуру и влажность от датчика DHT11 и отправляет их в приложение Blynk каждую секунду.



Требуемое оборудование

В этом примере используется  Blynk Board  и NodeMCU . Вставьте NodeMCU на плату Blynk, как показано на рисунке вперед, затем подключите NodeMCU к ПК или ноутбуку через USB-кабель.





Вам необходимо выполнить следующие действия в приложении Blynk.

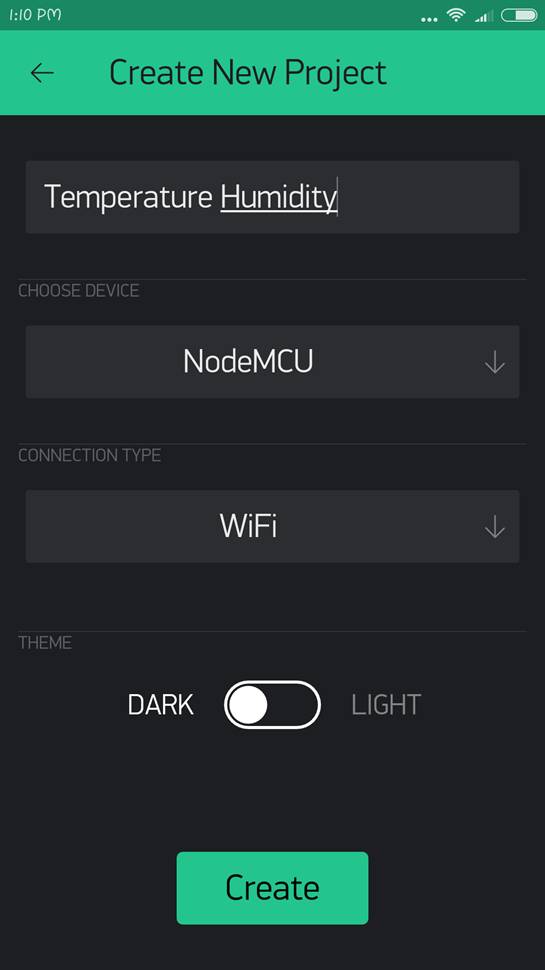

2.1. Создать новый проект в приложении BLYNK. Записать название проекта «Температура влажности» и «Выделить узел NODMCU».

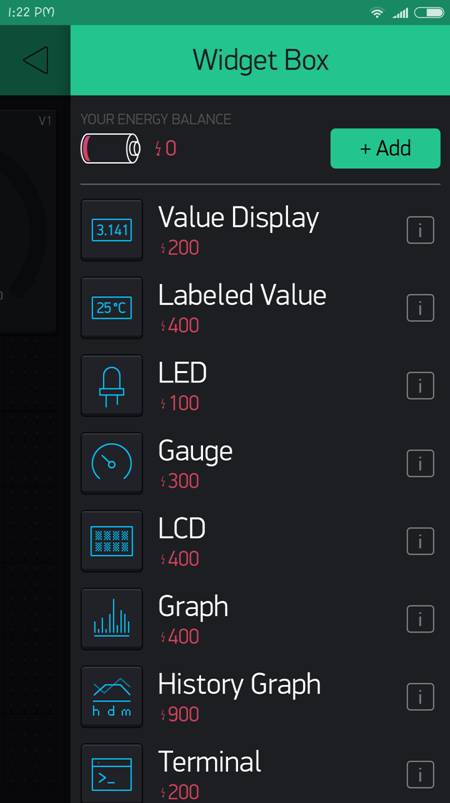

Точка AUTH будет отправлена ​​на ваш зарегистрированный адрес электронной почты, обратите внимание на это. Нажмите на экран и добавьте 2 индикатора.

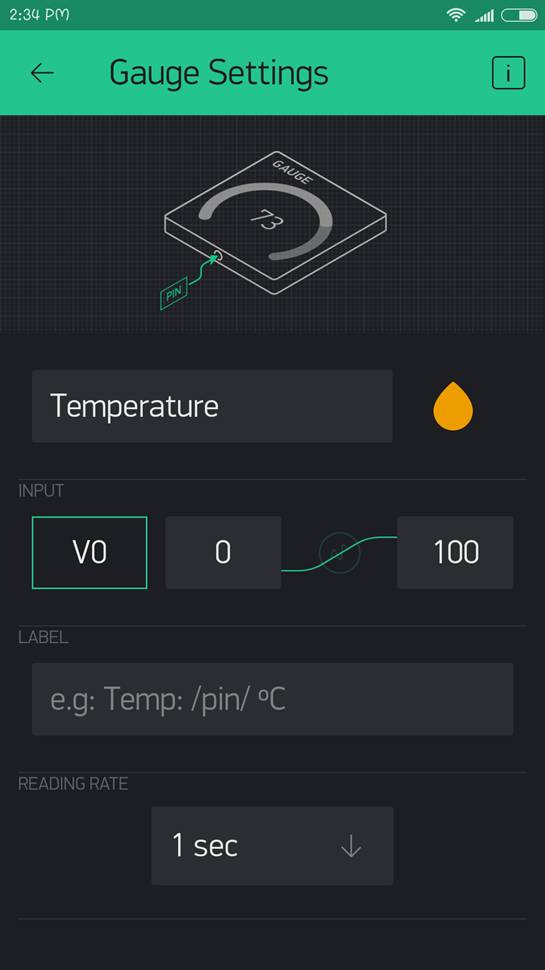

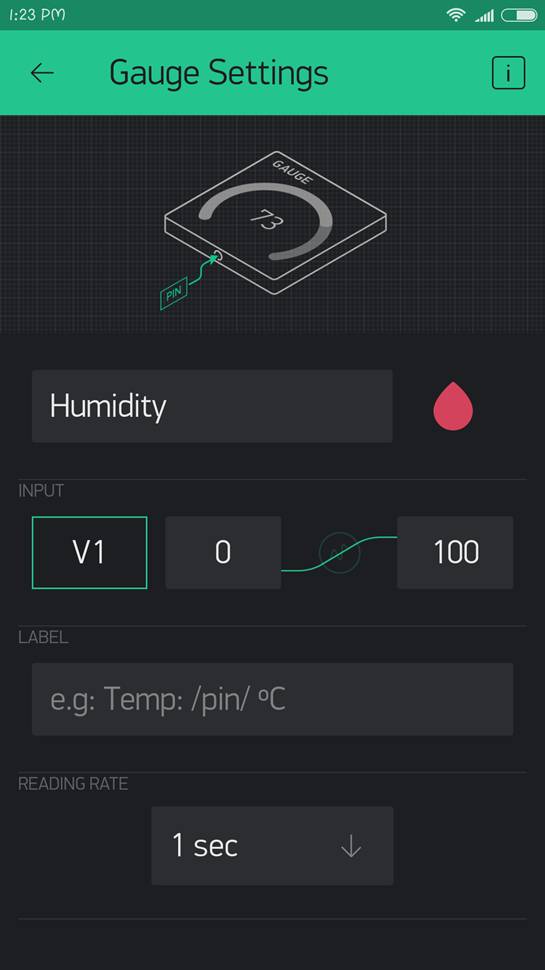

Нажмите на виджет и выберите соответствующие виртуальные контакты для данных о температуре и влажности (V0 для температуры и V1 для влажности).





Примечание. Обязательно настройте скорость чтения как «1» секунду для всех виджетов. И добавьте датчики как для влажности, так и для температуры.



Скомпонуйте NodeMCU следующим кодом.

Перед загрузкой обязательно вставьте свой токен авторизации в переменную auth []. Также обязательно загрузите настройки сети Wifi в функцию Blynk.begin (auth, "ssid", "pass").





Код



// Robo India Tutorial
// Digital Output on LED
// Hardware: NodeMCU Blynk Board
#define BLYNK_PRINT Serial
#include <ESP8266WiFi.h>
#include <BlynkSimpleEsp8266.h>
#include "DHT.h"           // including the library of DHT11 temperature and humidity sensor
#include <SimpleTimer.h>   //including the library of SimpleTimer
#define DHTTYPE DHT11      // DHT 11
#define dht_dpin 14
DHT dht(dht_dpin, DHTTYPE);
SimpleTimer timer;
char auth[] = "Your Auth. Key";
// You should get Auth Token in the Blynk App.
// Go to the Project Settings (nut icon).
char ssid[] = "Your Wifi Network name";
// Your WiFi credentials.
char pass[] = "Password of your network";
// Set password to "" for open networks.
float t;
// Declare the variables
float h;
void setup()
{
    Serial.begin(9600);// Debug console
    Blynk.begin(auth, ssid, pass);
    dht.begin();
    timer.setInterval(2000, sendUptime);
}
void sendUptime()
{
  float h = dht.readHumidity();
  float t = dht.readTemperature();
  Serial.println("Humidity and temperature\n\n");
  Serial.print("Current humidity = ");
  Serial.print(h);
  Serial.print("%  ");
  Serial.print("temperature = ");
  Serial.print(t);
  Blynk.virtualWrite(V0, t);
  Blynk.virtualWrite(V1, h);
}
void loop()
{
  Blynk.run();
  timer.run();
}

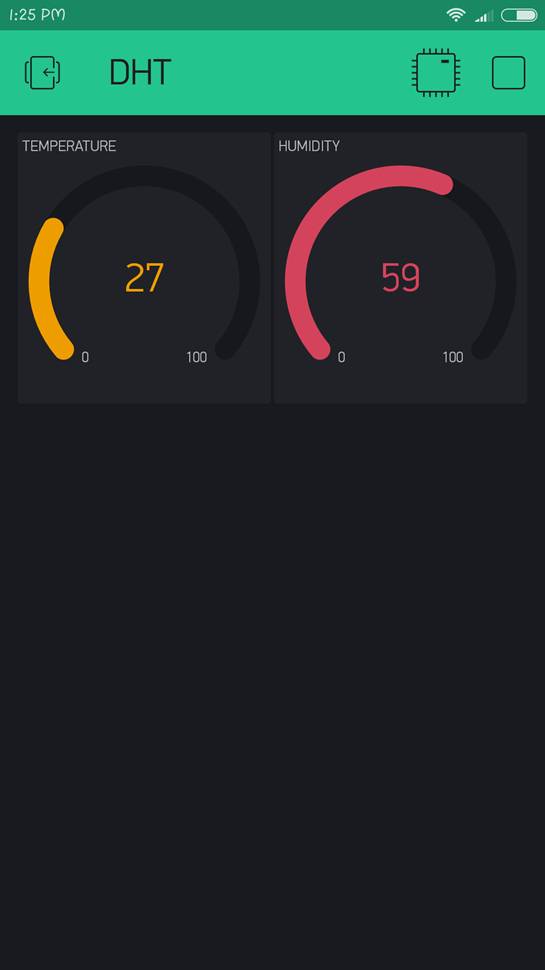

После загрузки IDE Ardunio. Нажмите кнопку воспроизведения в приложении blynk, чтобы показать результат.
