Обычно солнечные панели стационарны и не следят за движением солнца. Вот система солнечного слежения, которая отслеживает движение солнца по небу и пытается удерживать солнечную панель перпендикулярно солнечным лучам, обеспечивая максимальное количество солнечного света, падающего на панель в течение дня. Система слежения за солнцем начинает следовать за солнцем прямо с рассвета, в течение дня до вечера и снова запускается с рассвета следующего дня.

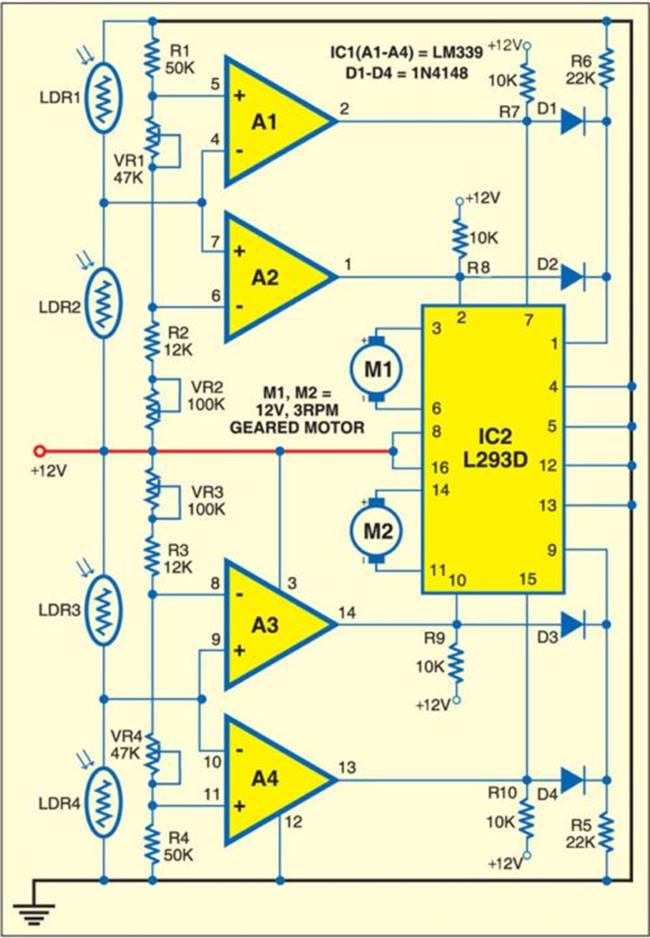

Рис.1: Схема солнечной системы слежения

Рис.1: Схема солнечной системы слежения



На рис. 1 показана схема системы слежения за солнцем. Солнечный трекер состоит из компаратора IC LM339 , микросхемы драйвера двигателя H-моста L293D (IC2) и нескольких дискретных компонентов. Светозависимые резисторы LDR1 - LDR4 используются в качестве датчиков для определения положения панели относительно солнца. Они подают сигнал на драйвер двигателя IC2, чтобы переместить солнечную панель в направлении солнца. LDR1 и LDR2 закреплены на краях солнечной панели по оси X и подключены к компараторам A1 и A2 соответственно. Предварительные настройки VR1 и VR2 настроены на получение низкого выходного сигнала компаратора на контактах 2 и 1 компараторов A1 и A2 соответственно, чтобы остановить двигатель M1, когда солнечные лучи перпендикулярны солнечной панели. Когда LDR2 получает больше света, чем LDR1, он предлагает более низкое сопротивление, чем LDR1, обеспечивая высокий вход для компараторов A1 и A2 на контактах 4 и 7 соответственно. В результате выходной контакт 1 компаратора A2 переходит в высокий уровень, чтобы повернуть двигатель M1 в одном направлении (скажем, против часовой стрелки) и повернуть солнечную панель. Когда LDR1 получает больше света, чем LDR2, он предлагает более низкое сопротивление, чем LDR2, давая низкий входной сигнал компараторам A1 и A2 на контактах 4 и 7 соответственно. Поскольку напряжение на выводе 5 компаратора A1 теперь выше, чем напряжение на его выводе 4, его выходной вывод 2 становится высоким. В результате двигатель M1 вращается в обратном направлении (скажем, по часовой стрелке), и солнечная панель вращается.

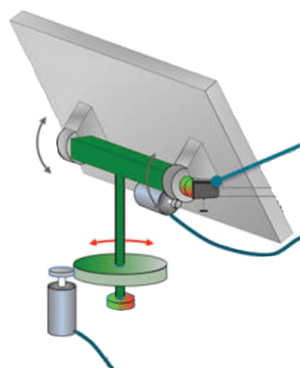

Рис. 2 Предлагаемая сборка системы слежения за солнцем.

Рис. 2 Предлагаемая сборка системы слежения за солнцем.



Точно так же LDR3 и LDR4 отслеживают солнце по оси Y. На рис. 2 показан предлагаемый узел системы слежения за Солнцем.
