Контроллер скорости электродвигателя переменного тока для современных приборов с использованием LS7311



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Схема специально разработана для применения при управлении скоростью двигателя в таких устройствах, как блендеры и т. Д. Тактирующие переключатели предназначены для выбора / индикации от 1 до 10 уровней мощности (уровни скорости). Устраняет неудобные механические переключатели и многослойную обмотку двигателя.



Особенности



10 Tact Switch для выбора скорости

10 светодиодов для индикации скорости

Бортовые переключатели остановки и пуска (работа защелки переключателя пуска)

Выключатель мгновенного запуска

Напряжение питания 230 В

300W Нагрузка

Снаббер на борту для индуктивной нагрузки

Не требуется отдельный источник питания постоянного тока

ПРИМЕЧАНИЕ. В этомустройствепоявляются опасные напряжения 220 В переменного тока. Поэтому примите соответствующие меры защиты.

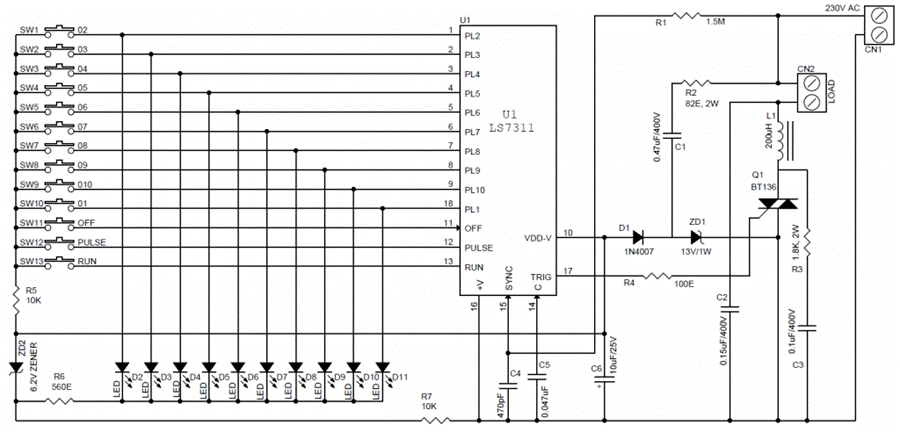

Схема

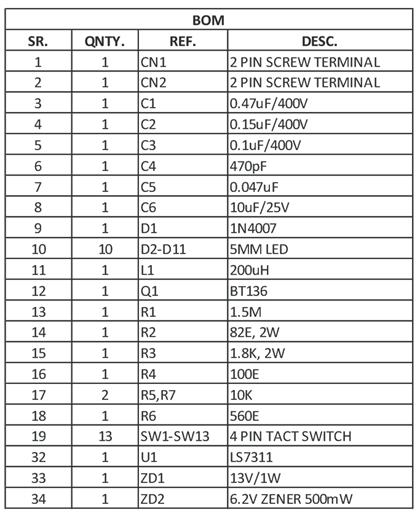

Список деталей

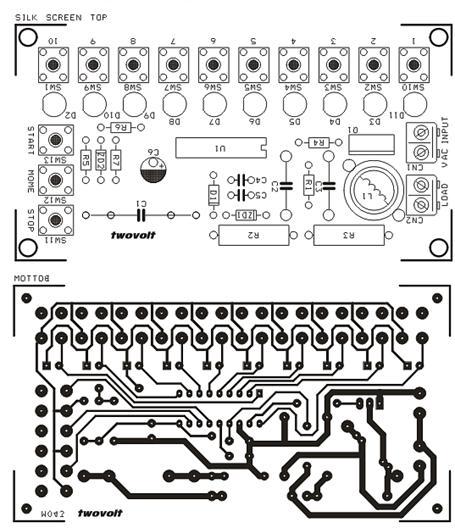

Печатная плата

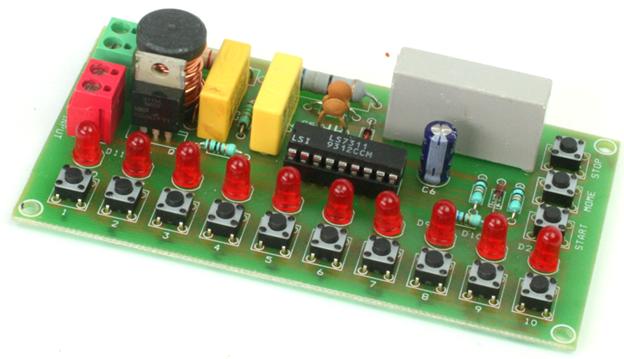

Что получилось
